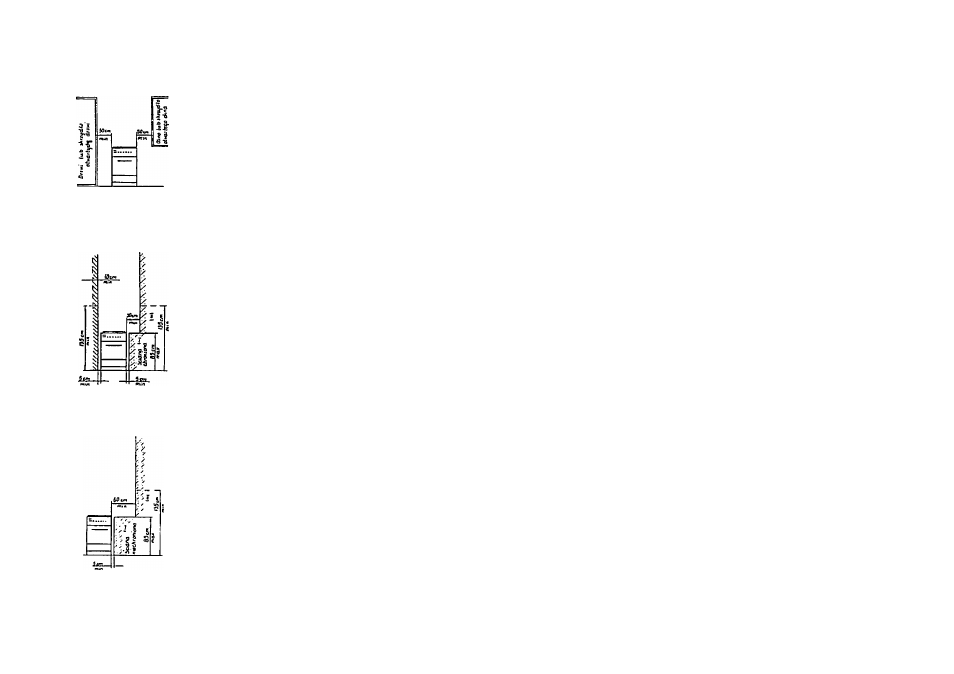

a)
b)
с)
35
■f
ISTRUZIONI PER
L’INSTALLATORE
Prima di collegare l’apparecchio accertarsi
che i dati dell’etichetta segnaletica, applicata
nella parte posteriore della cucina, siano
compatibili a quelli della rete di distribuzione
gas.
Una etichetta posta sul retro di questo libretto
e sul posteriore della cucina indica le
condizioni di regolazione dell’apparecchio
cioè il tipo di gas e la pressione d esercizio.
Ad installazione ultimata, verificare la perfetta
tenuta deirimpianto impiegando solamente
una soluzione saponosa e mal una fiamma.
C. ALLACCIAMENTO GAS
Il raccordo di entrata gas dell’apparecchio è
filettato
1
/
2
" gas cilindrico maschio a norme
UNI-ISO 228-1.
Quando il gas viene distribuito a mezzo
canalizzazione, l’apparecchio deve essere
allacciato all'impianto di adduzione gas;
ocon tubo flessibile di acciaio inossidabile a parete
continua a norme, con estensione massima di
2
metri e guarnizioni di tenuta a norme,
ocon tubo flessibile in gomma a norme, di diametro
8
mm per GPL e 13mm per gas metano, con
lunghezza non superiore a tSOOmm, fissato
saloamente al portagomma mediante fascietta
di sicurezza a norme.
Quando il gas viene erogato direttamente da una
bombola, l’apparecchio, alimentato con un
regolatore di pressione a norme, deve essere
allacciato ;
ocon tubi flessibili di acciaio inossidabile a parete
continua a norme, con estensione massima di
2
metri e guarnizioni di tenuta a norme. Si consiglia
di applicare sul tubo flessibile lo speciale
adatfatore facilmente reperìbile sul mercato, per
facilitare il collegamento con il portagomma del
regolatore di pressione montato sulla bombola,
ocon tubo flessibile in gomma a norme, di diametro
6
mm con lunghezza non inferìore a 400mm e non
superiore a 1500mm, fissato saldamente al
portagomma mediante fascietta di sicurezza a
norme.
2. OPIS URZ/\DZENIA
A. OPIS POKRÇret PLYTY PODPALNIKOWEJ
GALKA KURKA PALNIKÔW (Rys. 1)
Obracajqc pokr^tlem przeciwnie do kierunku ruchu
wskazöwek zegara, moZemy zobaczyé nastçpujqce
symbole:
•
= pozycja wylqczona
^
= pozycja maksymalnegowyplywugazu
^
= pozycja minimalnego wyplywu gazu
GALKA PRZELACZNIKA PLYTEK
ELEKTRYCZNYCH LUB ELEMENTÔW
GRZEJNYCH (Rys. 2)
Obracajqc pokrçtlem zgodnie lub przeciwnie do
kierunku ruchu wskazöwek zegara. moZemy
zobaczyé nastepujqce symbole:
0
= plytka lub element grzejny nie
wt^czony
od
1
do
6
= pozycje od minimum do maksimum
mocy
GALKA PRZELACZNIKA PLYTEK
AUTOMATYCZNYCH LUB ELEMENTÔW
GRZEJNYCH (Rys. 3)
Obracaj^c pokrçtlem zgodnie lub przeciwnie do
kierunku ruchu wskazöwek zegara, moZemy
zobaczyé nastçpujqce symbole:
0
= plytka lub element grzejny nie
wlqczony
od
1
do
12
= pozycje od minimum do maksimum
mocy
B. OPIS POKRÇTEL PIEKARNIKA
GALKA
KURKA
PALNIKA
PIEKARNIKA
GAZOWEGO(Rys.4)
ObracajAC pokrgtlem przeciwnie do kierunku ruchu
wskazöwek zegara, moZemy zobaczyé nastçpujAce
^mbole:
•
= pozycja wylqczona
= pozycja maksymalnego wyplywu gazu
= pozycja minimalnego wyplywu gazu
2. ОПИСАНИЕ ПРИБОРА
А. ОПИСАНИЕ РУЧЕК РАБОЧЕЙ
ПОВЕРХНОСТИ
Ручка газовых конфорок (рис.1)
Вращая ручку против часовой стрелки,
обнаружим следующие символы:
•
= выключение
Й
«
= максимальная подача газа
= минимальная подача газа
GALKA
TERMOSTATO
PIEKARNIKA
GAZOWEGO I GRILLA GAZOWEGO LUB GRILA
ELEKTRYCZNEGO (Rys. 5)
Obracajqc pokrgtiem przeciwnie do kierunku ruchu
wskazöwek zegara, moZemy zobaczyé nastçpuj^ce
funkcje:
0
= pozycja wyt^czona
= wartosci temperatur piekarnika (od
130°C do Maxi)
Obracajqc galkq zgodnie z kierunkiem ruchu
wskazöwek zegara, uruchamiamy funkcjç grilla
gazowego lub grilla elektrycznego.
Ручка включения электроконфорок или
нагревательных элементов (рис.
2
)
Вращая ручку по часовой или против часовой
стрелки, мы обнаружим следующие символы:
О
= конфорка или нагревательный
элемент выключены
с
1
по
6
позиции = минимальная и максимальная
мощность
Ручка включения автоматических конфорок
или нагревательных элементов(рис.З)
Вращая ручку по часовой или против часовой
стрелки, мы обнаружим следующие символы;
О
= конфорка или нагревательный
элемент выключены
с
1
по
12
позиции = минимальная и максимальная
мощность
Б. ОПИСАНИЕ РУЧЕК ДУХОВКИ
Ручка горелки газовой духовки (рис. 4)
Вращая ручку против часовой стрелки, мы
обнарухгим следующие символы:
#
= выключение
^
= максимальная подача газа
^
= минимальная подача газа
Ручка термостата газовой шховки и газового
или электрического гриля (рис. 5)
Вращая ручку против часовой стрелки, мы
обнарухгим следующие символы;
О
= выключение
= установка температуры духовки (от
130°С до Maxi)
Вращая ручку по часовой стрелке. Вы тем самым
устанавливаете функцию газового или
электро гриля.
