MANOPOLA TIMER g]
Le cucine possono essere dotate di un contaminuti
che si carica ruotando la relativa manopola di un
giro completo in senso orario. Successivamente
girando
in senso inverso la manopola, si fissa l'indice
sul tempo di cottura desiderato espresso in minuti.
Una suoneria segnalerà lo scadere del tempo
prescelto.

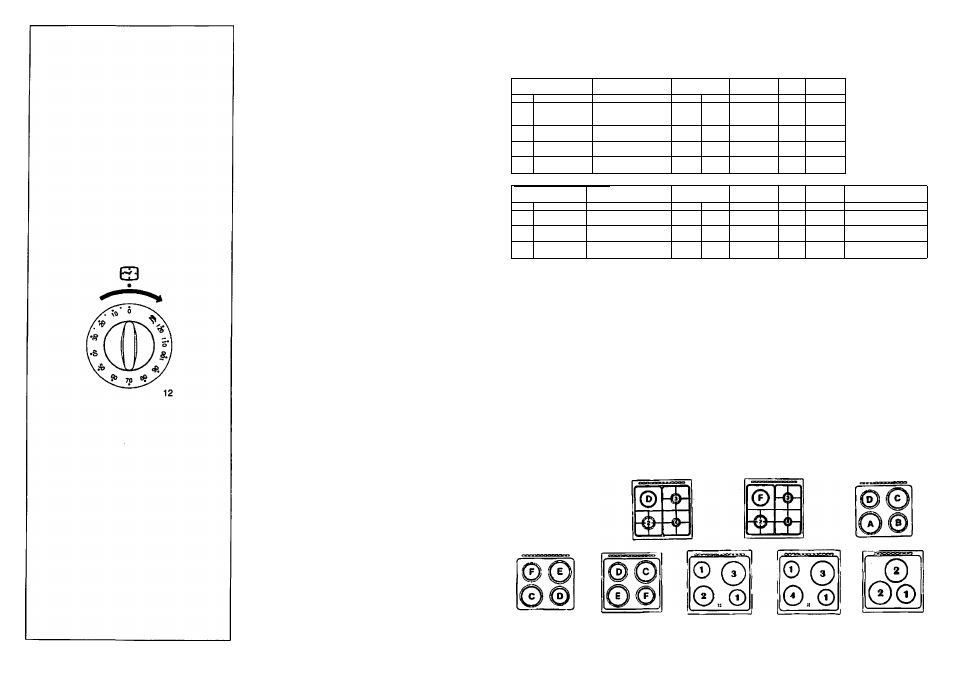

TEMPORIZZATORE ELETTROMECCANICO CON
FINE COTTURA (Fig. 12)
Le cucine possono essere dotate di un
temporizzatore che svolge una duplice funzione:
quella di segnalare il tempo di cottura trascorso e
quella di disinserire automaticamente il forno.
Quando non ai utilizza, verificare che sia sulla
posizione manuaie.
Funzionamento semiautomatico
Dopo aver selezionato una cottura, ruotare la
manopola del temporizzatore in senso orario e
predisporre il tempo di cottura desiderato (max 120
minuti). Trascorso il tempo programmato, entra in
funzione l'avvisatore acustico che segnalerà lo
spegnimento automatico del forno.
Funzionamento manuale
Se il tempo di cottura supera le 2 ore, o se si
desidera usare il forno senza l'inserimento del
temporizzatore, ruotare la manopola in senso
antiorario e fare corrispondere l'Indice con il simbolo
2. DESCRIZIONE APPARECCHIO
N.B.: Quando l'indice deiia manopoia è suiia
posizione “0”, ii forno non può funzionare.
5. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ТАВЛИЦА ФОРСУНОК И ГАЗОВЫХ КОНФОРОК
Конфорки Экеллуатациокноо
давломио газа
Расход газа Диаыотр
форсунки
Мощное тъ по теплу
¡ВТ)
N9 КЗименование мБ.10 г/час fiAiac 1/100 мм Мин Макс
2 Быстрая Пропан*бутан 30 221 0.09 88 700 2800
плиты ширина природный газ 13 265 124-Y 625 2500
600мм
2 быстрая Прспаи^утои 30 Idi 0.07 80 700 2300
Поиродный газ 13 212 115-Y 500 2000
3 Средняя Пропан-бутан 30 130 005 88 400 1650
П риродный гаа 13 154 105-Z 280 1450
4 Всломогатольная Пропан-бутон 30 71 0.03 51 300 900
Прирохшый газ 13 85 80 -х 420 800
ГОРЕЛКИ ДУХОВКИ И ГРИЛЯ
Горолки Рабочео даоленио газа Раекед газа Диаметр
форсунки
Мощное тъ по теплу
Вт)
Зазор муфты для
подачи ооздуха
N9 наимснооание мБар г/час л/час 1/100 мм Мин. Макс -X» мм.
7 Духоекагшиты Пропан-бутан 30 181 0.07 75 750 2300 Попностью открыта
ширина бООмм Природный газ 13 212 120 750 2000 1
7 Духовка Пропан-бутан 30 205 0.08 80 750 2600 Полностью открыта
Присюдный газ 13 238 127 750 2250 1
8 rpttftb Пропан-бутан 30 165 006 75 2100 Полностью открыта
Природный газ 13 196 115 1850 2
DISPOSIZIONE BRUCIATORI PIANO LAVORO, PIASTRE ELETTRICHE O ELEMENTI RISCALDANTI
(vedi fig. 32)
ROZKLAD PALNIKÓWI PLYTEK ELEKTRYCZNYCH NA PLYCiE PODPALNiKOWEJ
(patrz rys. 32)
РАСПОЛОЖЕНИЕ КОНФОРОК HA РАБОЧЕЙ ПОВЕРХНОСТИ
(см. рис. 32)
ш
32
