2. DESCRIZIONE APPARECCHIO
A. DESCRIZIONE COMANDI PIANO LAVORO

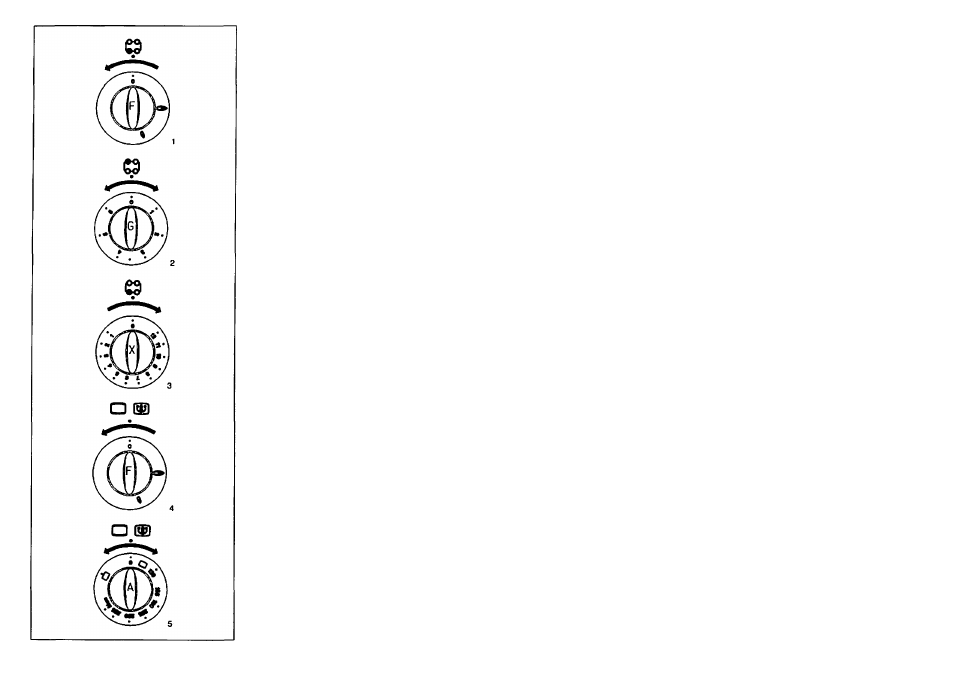

MANOPOLA RUBINETTO BRUCIATORI (Fig. 1)
Ruotando la manopola in senso antiorario, troviamo
i sottonotati simtxtli;
= posizione di chiuso
= posizione di massima erogazione gas
= posizione di minima erogazione gas
-t INSTRUKCJE DLA
INSTALATORA
■#
6. ИНСТРУКЦИИ
no
УСТАНОВКЕ
A
MANOPOLA COMMUTATORE PIASTRE
ELETTRICHE OD ELEMENTI RADIANTI (Fig. 2)
Ruotando in senso orario od antiorario la manopola,
troveremo i sottonotati simboli;
0
= piastra od elemento radiante
riscaldante non inserito
da 1 a 6 = posizione di minima e massima
potenza
MANOPOLA REGOLATORE D'ENERGIA
PIASTRE AUTOMATICHE O ELEMENTO
ALOGENO (Fig. 3)
Ruotando in senso orario od antiorario la manopola,
troveremo i sottonotati simboli;
0
= piastra od elemento alogeno non
inserito
da 1 a 12 = posizione di minima e massima
potenza
B. DESCRIZIONE COMANDI FORNO
MANOPOLA RUBINETTO BRUCIATORE FORNO
GAS (Fig. 4)
Ruotando la manopola in senso antiorario, troviamo
1 sottonotati simboli;
•
= posizione di chiuso
^ = posizione di massima erogazione gas
^ = posizione di minima erogazione gas
MANOPOLA TERMOSTATO FORNO GAS E
GRILL GAS O GRILL ELETTRICO (Fig. 5)
Ruotando in senso antiorario la manopola, troviamo
le sottonotate funzioni ;
0
= posizione di chiuso
= valori di temperatura del forno (da
130“C a Maxi).
Ruotando in senso orario si posiziona sulla funzione
grill gas o grill elettrico.
C. POtACZENIE GAZU
РггуЦсгеп1е Kuchni do instalacji gazowej
JeZeli gaz doprowadzony jest przez inslalacjg gazowa
wewnatrz budynku lo kuchnig naiezy na stale (sztywno) z
przewodami za pomoca dwuzlaczl^. Przyl^cze naIeZy
wykonac z rury 1/2".
Podejécie rurociasu gazowego do kuchni jest zakohczone
kurkiem odcinajacym; przyklady najcz^Sciej stosowanego
podejSda przedstawiono na rys. 36 na stronie 38.
Bezposrednio za kurkiem znajduje sia dwuziaczka shizaca
do przylaczenia kuchni wraz z krótkim odcinkiem nirociagu
wykonanym ze zl^czek i rury 1/2". Ten krótki odcinek
rurociagu ma za zadanie umoiliwiaé latwe pizytaczenie
kuchni bez napiniana instalacji doprowadzajacej i kolekiora
kuchni.
Na tym odcinku naiezy wykonad ze ziaczek przeguby
umoZIiwiajace dokladne ustawienie przytacza.
uwzglfdniajac miejsce ustawienia kuchni oraz rzeczyste
w danym przypadku poloZenie dwuzlaczki i kródca
kuchni.
Uwaga! Przytacze naIeZy wykonaó doklanie.
Zie wykonanie i napinanie instalacji moie spowodowac
wadiiwa pracg lub nawet uszkodzenie kuchni lub instalacji
doprowadzajàcej gaz. Prawidlowo wykonane przyl^cze
powinno umoiliwic proprawne zloienie sig dwuziaczki i
lekkie nakrgcenie nakreti dwuziaczki. Wytwórca kuchni lub
instalacji gazowej w pomiesczeniu spowodowane wadiiwym
przylqczeniem!
Przykiad wykonania przylcicza w przypadku ustawienia
kuchni w zwai^m degù szafek kuchennych pokazano na
rys. 36 - str. 38.
Pgtia lurowa na przyl^czu umoiliwia dokladne ustawienie
kuchni w zaieinoéci od potoienla przylecza i ustawienia
szafek.
Przylacze moina umieiciC poniiej plyty przykrywajecej
szafki (wysokoéd 85 cm).
Szatki maja mniejsze.glehokoéC nii kuchnia
I po ustawieniu
w jednej Unii z kuchnie pozostaje z tylu wolna pizestrzeii
na instalaqe.
Przed kurkiem i przyleczem naiezy ustawid szafk^
zlowozmywakowenie majece tylnej éciany, a w przpadku
ustawienia innej szafki naieiy w tylnej écianie wykonaé
otwór umoiJiwiwjecy dosigp zastawiony.
Sarawdzenie przyzecza
Jeieli w celu Przyleczenia kuchni zostala w pomieszczeniu
przerobiona lub i^konana czgSé instalacji zakohczona
kurkiem instalacyinym odcinajecym, lo naieiy najpierw
sprawdzid le czgsd instalacji do kurka. Wykonaé próbg
szczeinosci powleirzem о nadciénieniu 0.05 MPa (tj. 0,5
aim.), nie powinna wykazaé spadku ciénienia na
manometrze w czasie 30 minut.
Ola instalacji z gigtych rur zgrzewanych - dénienie 0.1 MPa
(Ij. 1 atm.).
Prawidlowo wykonane Przylecze powinno umoiiiwiaé
proprawne zloienie sie dwuziesig dwuzieczki. SzczeInoSé
pdeczen przylecza z cale kuchnia moina sprawdzié przed
przyleczeniem do instalacji gazowej nastfpujeco:
■ do dwuzieczki (od strony kuchni) podleczyé manometr
wodny wraz z pompe powietizne a nastgpnie napeinié
armature gazowe powieirzem о nadciénieniu ISkPa
(1500 mm H,0) - spadek ciénienia w armatuze w degù
300 s (5 min.) nie powinien byé wiekszy nii 50 Pa (5 mm
H,0).
■ po przyleczeniu kuchni Ij. skrgceniu dwuzieczki z
inslalacje gazowa otworzyé kurek na rurze instalacj
zasilajecej e przy normalnym ciinieniu gazu w sied i
miejsca poleczen smarowaé wode mydiane - w miejscu
nieszczeinym powinny powstaé bahki mydiane.
Прехще чем подключать плиту, убедитесь,
что
параметры на табличке,
расположенной на задней панели плиты,
соответствуют параметрам
газораспределительной сети. На табличке,
приведенной в конце данной инструкции
и на задней панели плиты указаны
условия регулирования плиты, т. о. тип
газа и эксплуатационное давление.
Завершив установку, проверьте
герметичность оборудования, используя
для этого только мыльный раствор, но ни
в коем случае не горящую спичку.
В. ПОДКЛЮЧЕНИЕ ГАЗА
Штуцер плиты имеет цилиндрическую резьбу
1/2 газ, что соответствует нормам UNI-ISO 228-
1. Если газ поступает в плиту по трубам, то
плита может быть подсоединена к источнику
газоснабжения;
огибкой несварной трубой из нержавеющей
стали в соответствии с нормами
(максимальная длина трубы - 2 м.) и
изолирующими
прокладками,
соответствующими нормам.
»резиновым шлангом в соответствии с нормами
диаметром 8 мм. для сжиженного газа и 13
мм. для метана или городского газа (длина
шланга - не более 1500 мм.), прочно
закреплённым на шлангодержателе
предохранительным хомутиком по корме.
Если газ поступает непосредственно из
баллона, то плита, снабжённая регулятором
давления в соответствии с нормами, должна
быть подсоединена;
»гибкой несварной трубой в соответствии с
нормами (максимальная длина трубы - 2м.) и
изолирующими
прокладками,
соответствующими нормам. Рекомендуется
установить на трубу специальную насадку,
имеющуюся в продаже, для того, чтобы
облегчить подсоединение трубы
»резиновым шлангом в соответствии с нормами
диаметром 8 мм. и длиной от 400 мм.
(минимум) до 1500 мм. (максимум)
