21
Ru
Подключение с помощью HDMI
При наличии монитора или дисплея 1 с
интерфейсом HDMI или DVI 2 его можно
подключить к рекордеру с помощью кабеля
HDMI
3 (не прилагается).
Через HDMI может выводиться цифровое видео
без сжатия, а также цифровой звук почти
любого формата.

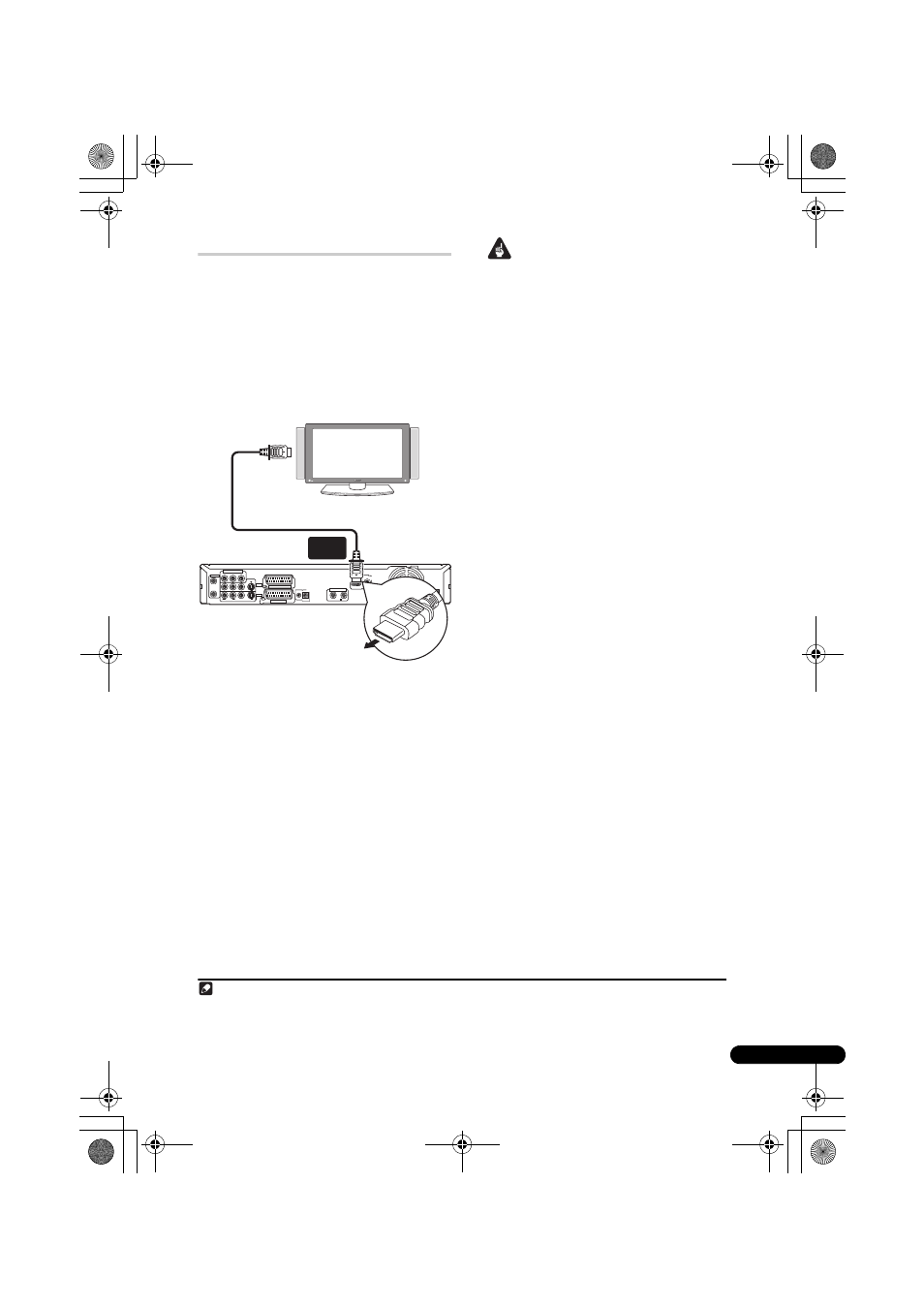

1 С помощью кабеля HDMI соедините
разъем HDMI OUT (Выход HDMI) на рекордере
с разъемом HDMI на мониторе,
поддерживающем этот интерфейс.
• При правильном подключении стрелка на
разъеме кабеля рекордера должна быть
направлена вниз.
При подключенном компоненте HDMI или
компоненте DVI, совместимом с HDCP,
светится индикатор HDMI.
Настройка HDMI в основном выполняется
автоматически. Однако при необходимости
некоторые настройки можно изменить.
Дополнительные сведения см. в разделе HDMI
Output (Вывод HDMI) (доступен только при
подключенном устройстве HDMI) на стр. 139.
Учтите, что параметры HDMI остаются
неизменными, пока вы не исправите их или не
подключите другое оборудование HDMI.
Внимание
• Подключение HDMI допускается только
для компонентов, поддерживающих
интерфейс DVI и совместимых как с DVI,
так и с защитой HDCP. Для подключения к
разъему DVI необходим кабель с
переходником DVI – HDMI. В то же время
через подключение DVI – HDCP не может
передаваться звук. Дополнительные
сведения можно получить у продавца
оборудования.
• Подключение HDMI может работать с 2-
канальными сигналами 32 кГц/44,1 кГц/
48 кГц/96 кГц, 16 бит/20 бит/24 бит с
линейной PCM, а также с Dolby Digital, DTS
и потоками звука MPEG.
• Если подключенный компонент совместим
только с Linear PCM, сигнал выводится в
виде Linear PCM (звук DTS не выводится).
• Если подключен плазменный дисплей
Pioneer, выберите на дисплее настройку
HDMI (для получения дополнительной
информации обратитесь к прилагаемой
инструкции).
О HDMI
HDMI (High-Definition Multimedia Interface –
интерфейс мультимедиа с высоким
разрешением) может передавать как видео, так
и звук через одно цифровое соединение и
предназначен для DVD-проигрывателей и
рекордеров, цифровых телевизоров,
телевизионных приставок и других аудио/
видеоустройств. HDMI разработан с целью
объединения в одной спецификации
технологий HDCP (High-bandwidth Digital
Content Protection – защита широкополосного
цифрового содержимого) и DVI (Digital Visual
Interface – цифровой визуальный интерфейс).
HDCP служит для защиты цифровыx данных,
передаваемых и принимаемых совместимыми с
DVI дисплеями.
HDMI поддерживает видео стандартного,
улучшенного качества и высокой четкости, а
также многоканальный объемный звук. К
особенностям HDMI относятся передача
цифрового видео без сжатия, полоса
пропускания до пять гигабит в секунду (Dual
Link), один разъем (вместо нескольких кабелей
и разъемов) и возможность связи между
источником сигнала и аудио/
видеоустройствами, такими как цифровой
телевизор.
Примечание
1 В зависимости от подключенного компонента применение подключения DVI может привести к ненадежной
передаче сигнала.
2 Разрешение в пикселах видеовыхода HDMI данного рекордера (в соответствии с форматом ТВ): NTSC (720 x
480i/p, 1280 x 720p, 1920 x 1080i/p) и PAL (720 x 576i/p, 1280 x 720p, 1920 x 1080i/p). Если ваш дисплей не
поддерживает эти разрешения, изображение может воспроизводиться с искажениями.
3 Мы рекомендуем вам использовать кабель HDMI, который поддерживает HDMI категории 2.
AC IN
DIGITAL AUDIO OUT
COAXIAL HDMI OUT
CONTROL
G-LINK IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
VIDEO AUDIO L R
INPUT 3
Y P B P R ANTENNA
IN
OUT
ANTENNA(DIGITAL)
IN OUT
5 V 30 mA
OUTPUT
COMPONENT VIDEO OUT
Дисплей с поддержкой HDMI
HDMI
OUT
К входу
HDMI
