19

Ru

• Эта установка не позволяет просматривать

одну телевизионную программу и

одновременно записывать другую.

1

Подсоедините один конец кабеля к

настенной розетке для подключения

антенны/кабельного телевидения, а другой

конец – к входу для антенны на

видеомагнитофоне/спутниковом ресивере/

приемнике кабельного телевидения.

2

Используйте кабель SCART (не входит в

комплект) для подключения декодера к

видеомагнитофону/спутниковому ресиверу/

приемнику кабельного телевидения.

Подробные инструкции см. в руководстве,

прилагаемом к декодеру.

3

Используйте кабель SCART для

подключения видеомагнитофона/

спутникового ресивера/приемника

кабельного телевидения к разъему аудио/

видео AV2 (INPUT 1/DECODER) (ВХОД 1/

ДЕКОДЕР) рекордера.

4

Используйте кабель SCART для

подключения телевизора к разъему AV AV1
(RGB)-TV.

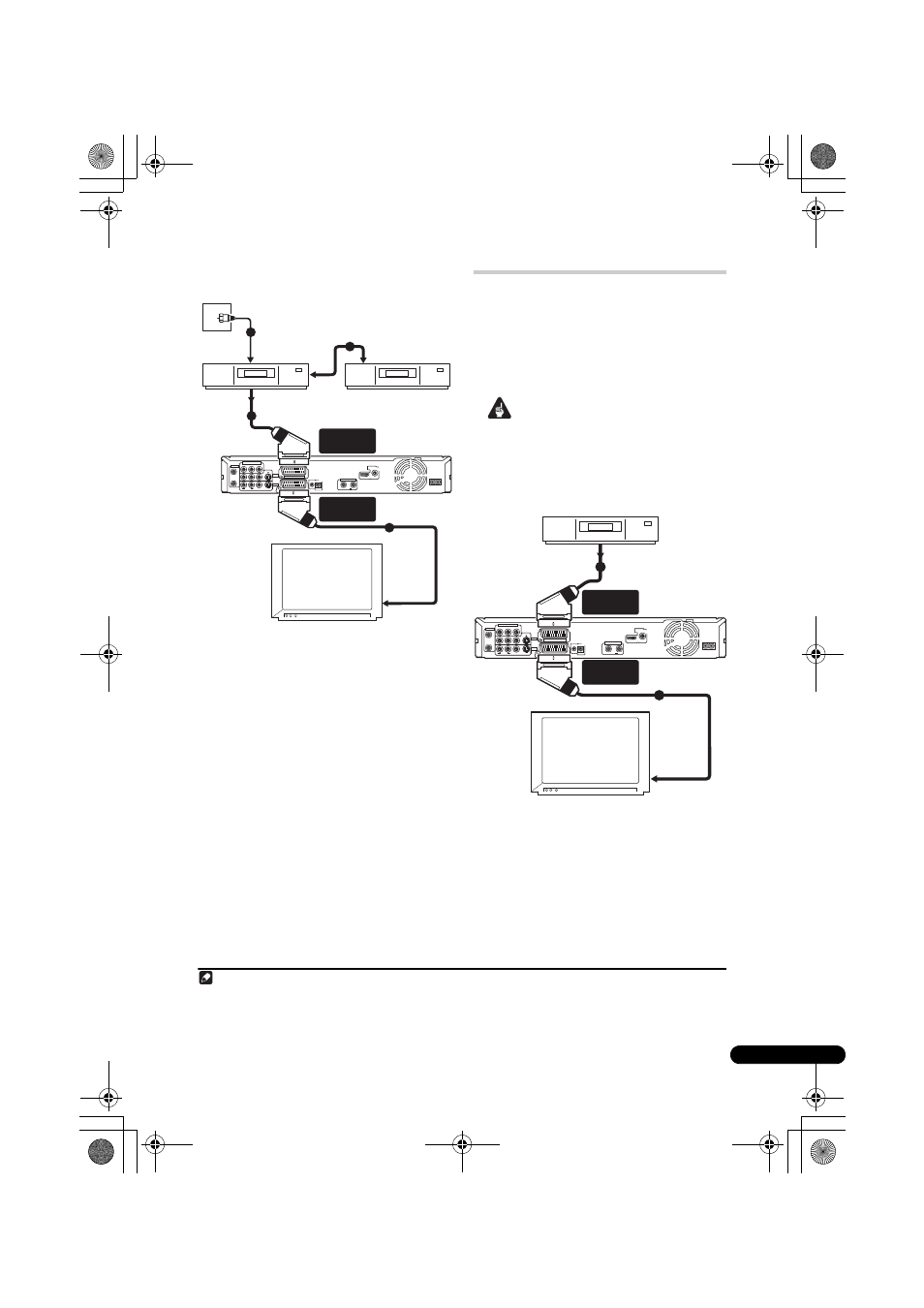

Подключение внешнего

декодера (2)

При наличии только декодера подсоедините его
к рекордеру и телевизору, как показано ниже.

1

Установка, описанная на этой странице,

позволяет:

• Записывать каналы, транслируемые с

кодировкой изображения, при помощи

встроенного тюнера аналогового ТВ

рекордера.

Внимание

• Не подсоединяйте этот рекордер к другому

компоненту через видеомагнитофон,

спутниковый ресивер или приемник

кабельного телевидения. Всегда

подсоединяйте каждый компонент

непосредственно к телевизору или

ресиверу AV.

1

Подключите используемую ТВ антенну к

рекордеру и телевизору.

Дополнительные сведения см. в разделе

Подключение ТВ антенны на стр. 15.

Телевизор

Настенная розетка

для подключения

антенны/кабельного

телевидения

Видеомагнитофон/

спутниковый

ресивер/приемник

кабельного телевидения

Декодер

AC IN

DIGITAL

AUDIO OUT

COAXIAL

HDMI OUT

CONTROL

G-LINK

IN

AV 1 (RGB) – TV

AV 2 (INPUT 1/DECODER)

S-VIDEO

VIDEO

AUDIO

L

R

INPUT 3

Y

P

B

P

R

ANTENNA

IN

OUT

ANTENNA(DIGITAL)

IN

OUT

5 V

30 mA

OUTPUT

COMPONENT VIDEO OUT

1

2

3

4

От SCART

аудио и

видео

(AV)

разъема

К SCART

аудио и

видео

(AV)

разъему

Аудио-видео

соединение SCART

К входу

антенны

AV2 (INPUT 1/

DECODER)

AV1 (RGB) - TV

Примечание

1 Для использования этой установки необходимо выполнить описанные ниже настройки в меню Initial Setup

(Начальная настройка).
• В меню Initial Setup (Начальная настройка) установите для параметра AV2/L1 In (Вход AV2/L1) значение
Decoder (

Декодер) (см. раздел AV2/L1 In (Вход AV2/L1) на стр. 134).

• На экране Manual CH Setting (Установка каналов вручную) установите для параметра Decoder (Декодер)

каналов, транслируемых с кодированием, значение On (Вкл.) (см. раздел Manual CH Setting (Установка каналов

вручную) на стр. 132).

AC IN

DIGITAL

AUDIO OUT

COAXIAL

HDMI OUT

CONTROL

G-LINK

IN

AV 1 (RGB) – TV

AV 2 (INPUT 1/DECODER)

S-VIDEO

VIDEO

AUDIO

L

R

INPUT 3

Y

P

B

P

R

ANTENNA

IN

OUT

ANTENNA(DIGITAL)

IN

OUT

5 V

30 mA

OUTPUT

COMPONENT VIDEO OUT

Телевизор

Декодер

2

3

AV2 (INPUT 1/

DECODER)

AV1 (RGB) - TV

От SCART аудио и

видео (AV) разъема

К SCART

аудио и

видео

(AV)

разъему

DVRLX70D_WY_Ru.book 19 ページ 2007年9月20日 木曜日 午後3時47分
