14
Ru
Глава 2
Подключение

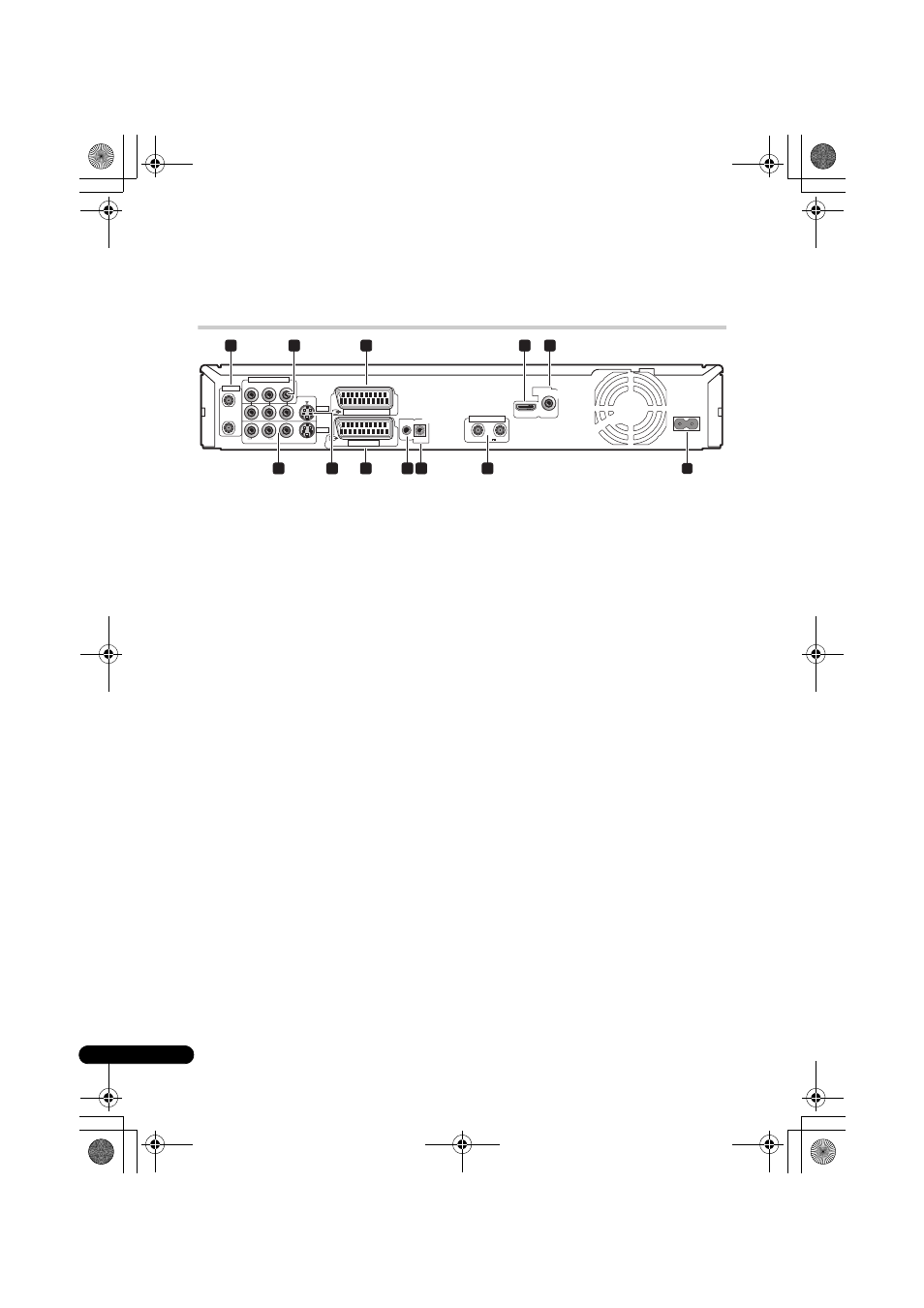

Разъемы на задней панели
1
ANTENNA IN (RF IN)/OUT (
ВХОД АНТЕНЫ
(
ВХОДРЧ)/ВЫХОД)
Подсоедините телевизионную антенну к гнезду
ANTENNA IN (RF IN). Сигнал передается через
гнездо ANTENNA OUT, которое соединено с
телевизором.
2
COMPONENT VIDEO OUT (
ВЫХОД
КОМПОНЕНТНОГО ВИДЕО)
Выход высококачественного видео для
подключения к телевизору или монитору с
компонентным видеовходом.
3
AV2 (INPUT 1/DECODER)
Разъем AV
Входной/выходной разъем аудио/видео типа
SCART для подсоединения к
видеомагнитофону или другому оборудованию
с разъемом SCART. В качестве входного
сигнала принимается видеосигнал, сигнал
S-Video или RGB. Сведения по установке входа
см. в разделе AV2/L1 In (Вход AV2/L1) на
стр. 134.
4
HDMI OUT (
Выход HDMI)
Вывод сигнала в формате HDMI для
обеспечения высококачественного цифрового
звучания и изображения.
5
DIGITAL AUDIO OUT (COAXIAL)
(
ЦИФРОВОЙ АУДИОВЫХОД
(
КОАКСИАЛЬНЫЙ))
Коаксиальное цифровое аудиогнездо для
подключения к аудио/видеоусилителю или
ресиверу, декодеру Dolby Digital/DTS/MPEG
или другому оборудованию с цифровым
входом.
6
INPUT 3 (
ВХОД 3)
Стереофонический аналоговый аудиовход,
входы видео и S-Video для подключения к
видеомагнитофону или другому источнику
сигнала.
7
OUTPUT (
ВЫХОД)
Гнезда вывода аналоговых аудиосигналов в
стереофоническом режиме, видеосигналов и
сигналов S-Video, используемые для
подсоединения к телевизору или усилителю/
ресиверу AV.
8
AV1 (RGB)-TV
Разъем AV
Выходной разъем аудио/видео типа SCART для
подсоединения к телевизору или другому
оборудованию с разъемом SCART. В качестве
видеовыхода можно выбрать видеосигнал,
сигнал S-Video или RGB. Сведения по
установке входа см. в разделе AV1 Out (Выход
AV1) на стр. 133.
9
G-LINK™
Служит для подключения комплектного кабеля
G-LINK™, с помощью которого система
GUIDE Plus+™ может управлять внешним
спутниковым ресивером и т.д.
10 CONTROL IN (
ВХОД УПРАВЛЕНИЯ)
Используется для управления рекордером через
датчик дистанционного управления другого
компонента марки Pioneer, имеющего разъем
CONTROL OUT (
ВЫХОД УПРАВЛЕНИЯ) и
значок Pioneer . Подсоедините разъем
CONTROL OUT другого компонента к разъему
CONTROL IN рекордера с помощью кабеля с
мини-разъемом.
11 ANTENNA (DIGITAL) IN/OUT (
ВХОД/
ВЫХОД АНТЕННЫ (ЦИФРОВОЙ))
Соедините антенну Вашего телевизора с
гнездом ANTENNA (DIGITAL) IN. Сигнал
передается через гнездо ANTENNA (DIGITAL)
OUT, которое соединено с телевизором.
12
Гнездо AC IN (вход питания переменного
тока)
AC IN
DIGITAL
AUDIO OUT
COAXIAL
HDMI OUT
CONTROL
G-LINK
IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
VIDEO
AUDIO
L
R
INPUT 3
Y
P
B
P
R
ANTENNA
IN
OUT
ANTENNA(DIGITAL)
IN
OUT
5 V
30 mA
OUTPUT
COMPONENT VIDEO OUT
1
12
2
3
4
5
11
10
9
8
7
6
