161
Ru
Тюнер (цифровой)
Система приема . . . . . . . . . .DVB-T (2 K/8 K COFDM)
Тюнер VHF/UHF
. . . . . VHF диапазон III (от 174 МГерц до 230 МГерц)
. . UHF диапазон IV, V (от 470 МГерц до 862 МГерц)
Автоматическая настройка канала . . . . . . 999 каналов,
Автоматическая настройка, Автоматическая
. . . . установка названий, Автоматическая сортировка
Аудио. . . . . . . . . . . . . . . . . . Стерео уровень I/II MPEG
Аудио декодер
. . . . . . Частоты дискретизации: 32 кГерц, 44,1 кГерц,
48 кГерц
Использование цифрового тюнера этого продукта
было одобрено в следующих странах: Бельгия,
Франция, Германия, Италия, Испания, Дания,
Финляндия, Нидерланды, Швеция, Швейцария,
Великобритания.
Вход/Выход
Антенна . . . . . . . . . . Разъем 75
Ω IEC 169-2 для входа/
выхода VHF/UHF (аналоговый)
. . . . . . . . . . . . . . . . . Разъем 75
Ω IEC 169-2 для входа/
выхода VHF/UHF (цифровой)
Видеовход
. . Аудио-видео2 (Вход 1), Аудио-видео2 (передний),
Вход 3 (задний)
Уровень входного сигнала . . . . . . . . . . 1 Vp-p (75
Ω)
Разъемы . . . . . . . . . .Аудио-видео разъемы (Вход 1),
разъем RCA (Вход 2, Вход 3)
Видеовыход. . . . . . . . . . . . . . . . . Аудио-видео1, Выход
Уровень выходного сигнала. . . . . . . . . 1 Vp-p (75
Ω)
Разъемы . . . Аудио-видео разъемы (Аудио-видео1),
разъем RCA (Выход)
Вход S-Video
. . . . . . . . .Аудио-видео2 (Вход 1), Вход 2 (передний),
Вход 3 (задний)
Y (яркость) – Уровень входного сигнала
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Vp-p (75
Ω)
C (цвет) – Уровень входного сигнала
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .300 mVp-p (75
Ω)
Разъемы . . . . . . . . . .Аудио-видео разъемы (Вход 1),
4-штырьковый мини джек DIN (Вход 2, Вход 3)
Выход S-Video . . . . . . . . . . . . . . Аудио-видео1, Выход
Y (яркость) – Уровень выходного сигнала
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1 Vp-p (75
Ω)
C (цвет) – Уровень выходного сигнала
. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .300 mVp-p (75
Ω)
Разъемы . . . Аудио-видео разъемы (Аудио-видео1),
4-штырьковый мини джек DIN (Выход)
Выход компонентного видеосигнала
Уровень выходного сигнала. . . . . Y: 1,0 Vp-p (75
Ω)
P
B
, P
R
: 0,7 Vp-p (75
Ω)
Разъемы . . . . . . . . . . . . . . . . . . . . . . . . .Разъемы RCA
Вход RGB . . . . . . . . . . . . . . . . . Аудио-видео2 (Вход 1)
Уровень входного сигнала . . . . . . . . .0,7 Vp-p (75
Ω)
Разъемы . . . . . . . . . . Аудио-видео разъемы (Вход 1)
Выход RGB . . . . . . . . . . . . . . . . . . . . . . . Аудио-видео1
Уровень выходного сигнала. . . . . . . .0,7 Vp-p (75
Ω)
Разъемы . . . . . Аудио-видео разъем (Аудио-видео1)
Аудиовход
. . . . . . . . .Аудио-видео2 (Вход 1), Вход 2 (передний),
Вход 3 (задний) Левый/Правый
Входной аудио сигнал . . . . . . . . . . . . . . . . . 2 V RMS
(Входное полное сопротивление: больше 22 k
Ω)
Разъемы . . . . . . . . . .Аудио-видео разъемы (Вход 1),
разъемы RCA (Вход 2)
Аудиовыход . . . . . . . . . . . . . . . . Аудио-видео1, Выход
Выходной аудио сигнал . . . . . . . . . . . . . . . . 2 V RMS
(Выходное полное сопротивление: менее 1,5 k
Ω)
Разъемы . . . Аудио-видео разъемы (Аудио-видео1),
разъемы RCA (Выход)
Вход управления . . . . . . . . . . . . . . . . . . . . Мини разъем
Цифровой аудиовыход . . . . . . . . . . . . . . Коаксиальный
G-LINK™. . . . . . . . . . . . . . . . . . . . . . . . . . Мини разъем
Модуль CI . . . . . . . . . . . . . Модуль условного доступа
Вход DV. . . . . . . . . . . . . . . . 4-штырьковый (передний)
(стандарт i.LINK/IEEE 1394)
USB. . . . . . . . . . . . . Tип А (передний), Тип B (задний)
HDMI (Мультимедийный интерфейс высокой
четкости) . . . . . . . . . . . . . . . . . . . . . . . 19- штырьковый

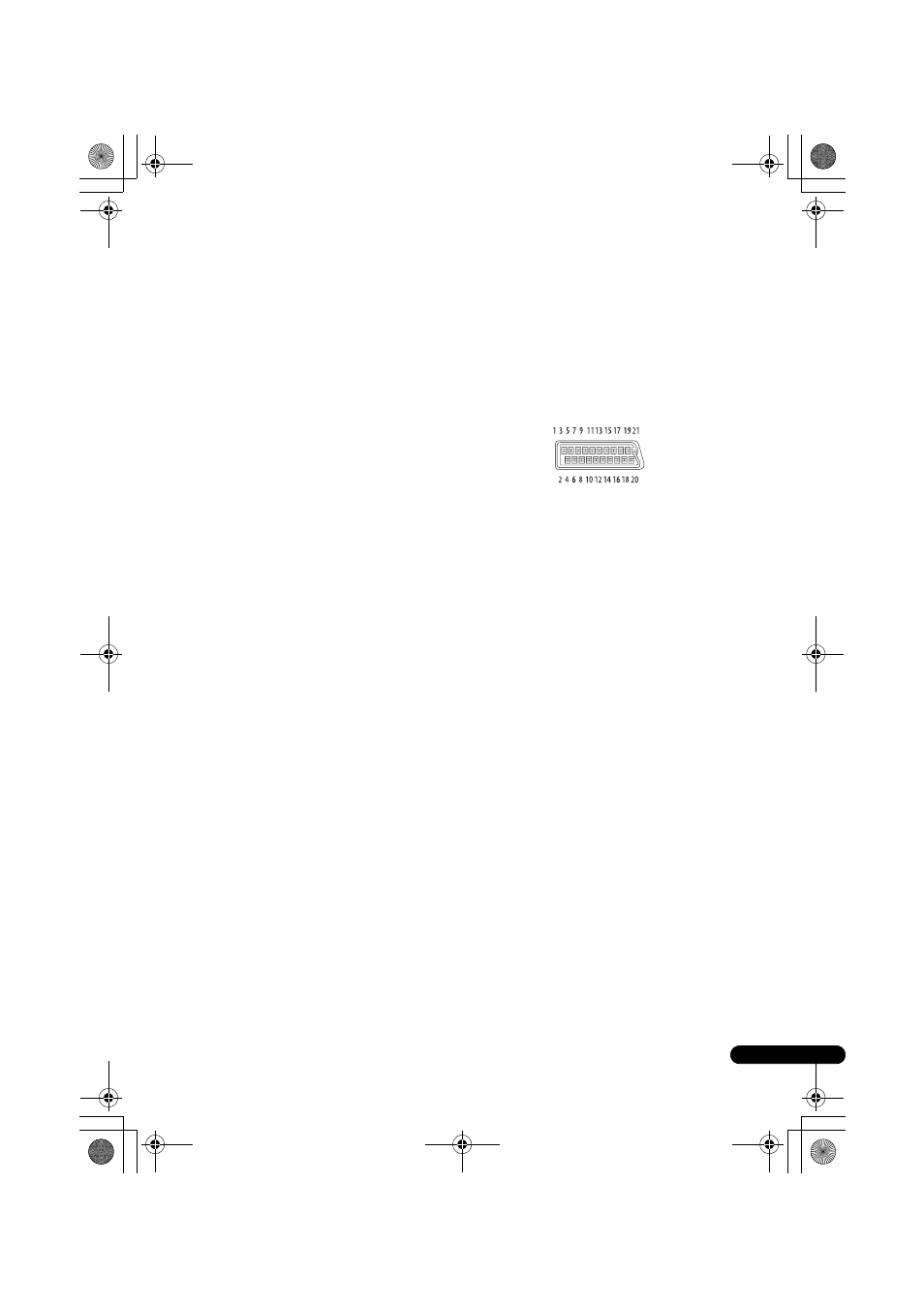

Разъемы AV (назначение 21-контактного
разъема)
Входной/выходной разъем AV
. . . . . . . . . . . . . . . . . . . . . . . . . . . .21-контактный разъем
Этот разъем обеспечивает передачу видео- и
аудиосигналов при подключении к совместимому
цветному телевизору или монитору.
Номер контакта
. . . . . . . . AV1(RGB)-TV / AV2(INPUT 1/DECODER)
1 . . . . . . . . . . . . . . Аудиовыход 2/П / Аудиовыход 2/П
2 . . . . . . . . . . . . . . . . . . . . . . . . . . . . – / Аудиовход 2/П
11 . . . . . . . . . . . . . . . . . . . . . . . . . . . . Выход G / Вход G
3 . . . . . . . . . . . . . . Аудиовыход 1/Л / Аудиовыход 1/Л
6 . . . . . . . . . . . . . . . . . . . . . . . . . . . . – / Аудиовход 1/Л
15 . . . . . . . . . . . . . . . . . Выход R или C / Вход R или C
4 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Земля
17 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Земля
7 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Выход B / Вход B
19 . . . . . . . . . . Видеовыход или Выход Y/Видеовыход
20 . . . . . . . . . . . . . . . . . . . . . – / Видеовход или Вход Y
8 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Состояние
21 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Земля
Аксессуары, имеющиеся в
комплекте
Пульт дистанционного управления . . . . . . . . . . . . . . 1
Сухие батарейки (AA/R6P) . . . . . . . . . . . . . . . . . . . . . 2
Кабель аудио/видео (красный/белый/желтый) . . . . . 1
Кабель G-LINK™ . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Антенный кабель . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 2
Кабель питания . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Инструкции по эксплуатации
Гарантийный сертификат. . . . . . . . . . . . . . . . . . . . . . . 1
Примечание: Спецификации и конструкция этого
продукта могут быть изменены без предупреждения,
при усовершенствовании моделей.
