20
Ru
2
Используйте кабель SCART (не входит в
комплект) для подсоединения разъема
аудио/видео AV1 (RGB)-TV к разъему SCART
AV
телевизора.
Это позволит просматривать диски.
3
Используйте другой кабель SCART для
подсоединения разъема аудио/видео AV2
(INPUT 1/DECODER) (
ВХОД 1/ДЕКОДЕР) к
разъему SCART AV приемника кабельного/
спутникового телевидения.
Это позволит записывать телевизионные
каналы, транслируемые с кодированием.

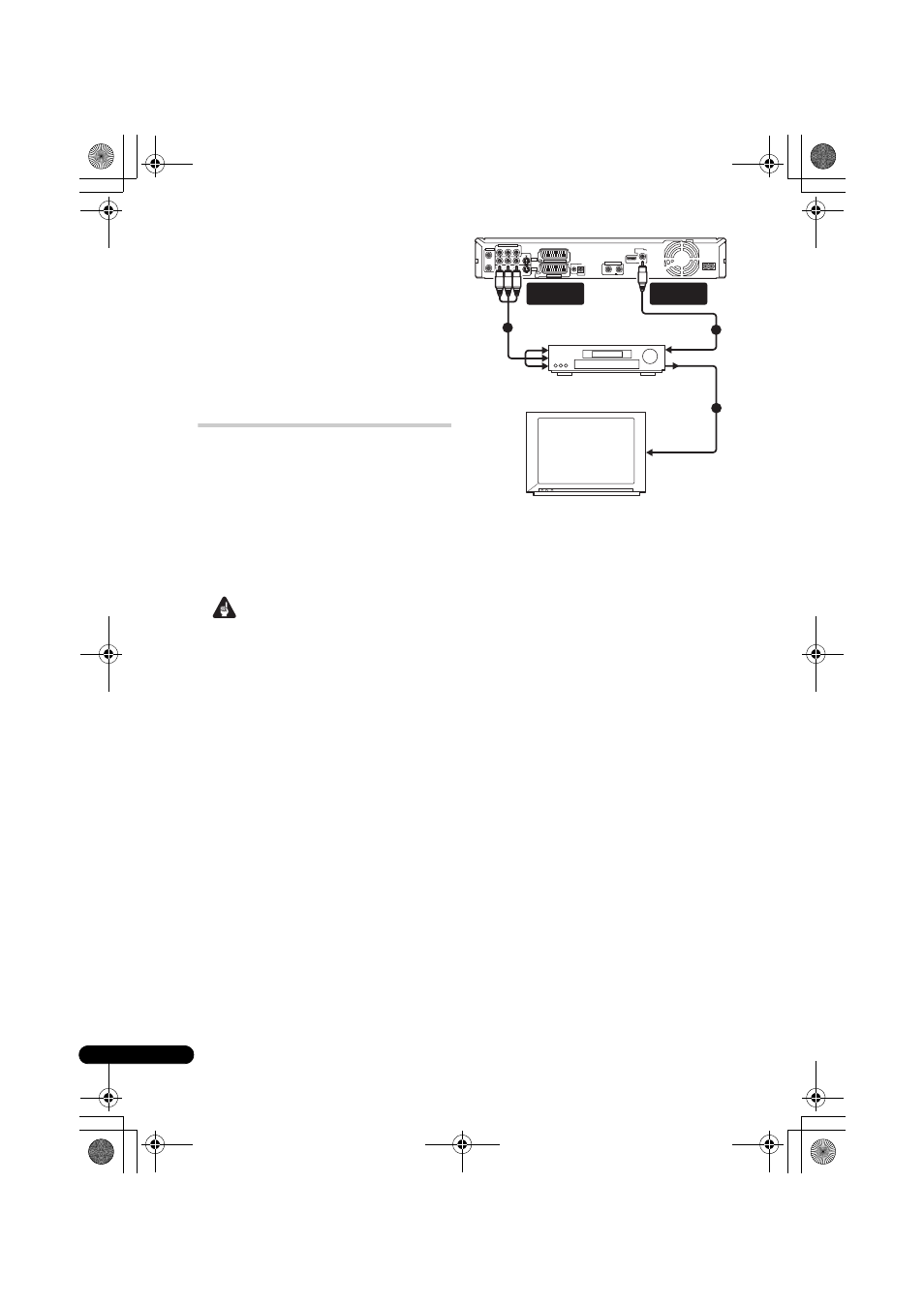

Подключение к усилителю AV
Для прослушивания многоканального
объемного звука необходимо подключить
данный рекордер к усилителю/ресиверу AV с
помощью цифрового коаксиального выхода.
Кроме цифрового подключения, рекомендуется
также выполнить стереофоническое аналоговое
подключение для обеспечения поддержки всех
дисков и источников.
Возможно, к усилителю/ресиверу AV
потребуется подключить также и видеовыход.
Используйте обычный видеовыход (как
показано ниже) или выход S-Video.
Внимание
• Если настройка рекордера для работы с
усилителем/ресивером AV не выполнена
надлежащим образом, из
громкоговорителей, возможно, будет
выводиться шум (см. раздел Audio Out
(Аудиовыход) на стр. 135).
• При просмотре цифрового ТВ через
коаксиальный цифровой выход выводится
только звук в формате linear PCM.
• Не подключайте этот рекордер к
телевизору через видеомагнитофон,
используя аудио-/видеокабели. Всегда
подсоединяйте его непосредственно к
телевизору.
1
Подключите используемую ТВ антенну к
рекордеру и телевизору.
Дополнительные сведения см. в разделе
Подключение ТВ антенны на стр. 15.
Это позволит смотреть и записывать
телевизионные каналы.
2
Подключите гнездо DIGITAL AUDIO OUT
(COAXIAL)
данного рекордера к цифровому
коаксиальному входу на используемом
усилителе/ресивере AV.
Это дает возможность прослушивать
многоканальный объемный звук.
3
Подключите гнезда аналогового AUDIO
OUTPUT (
АУДИОВЫХОД) и VIDEO OUTPUT
(
ВИДЕОВЫХОД) рекордера к аналоговым
аудио и видеовходам усилителя/ресивера
AV.
4
Подключите видеовыход усилителя/
ресивера AV к видеовходу телевизора.
AC IN
DIGITAL
AUDIO OUT
COAXIAL
HDMI OUT
CONTROL
G-LINK
IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
VIDEO
AUDIO
L
R
INPUT 3
Y
P
B
P
R
ANTENNA
IN
OUT
ANTENNA(DIGITAL)
IN
OUT
5 V
30 mA
OUTPUT
COMPONENT VIDEO OUT
Телевизор
Усилитель/
ресивер AV
3
2
4
К аудио/видео
выходу
К цифровому
входу
К Video
(Видео)
входу
С видеовыхода
AUDIO/VIDEO
OUTPUT
DIGITAL
AUDIO OUT
