15
Ru
Разъемы на передней панели
На передней панели находится откидная
крышка, в которой находятся дополнительные
входы.
Левая сторона:
13 DV IN (
ВХОД DV)
Разъем i.LINK входа DV, пригодный для
подключения видеокамеры DV.
14
Порт USB (Тип B)
Порт USB для подсоединения PictBridge
совместимого принтера или персонального
компьютера.
15
Порт USB (Тип A)
Порт USB для подсоединения цифровой
камеры или другого устройства с USB.
Правая сторона:
16 INPUT 2 (
ВХОД 2)
Вход аудио/видео (стереофонический
аналоговый звук; композитное видео и
S-Video), особенно хорошо подходит для
видеокамер, игровых видеоприставок,
переносного аудиооборудования и т.д.

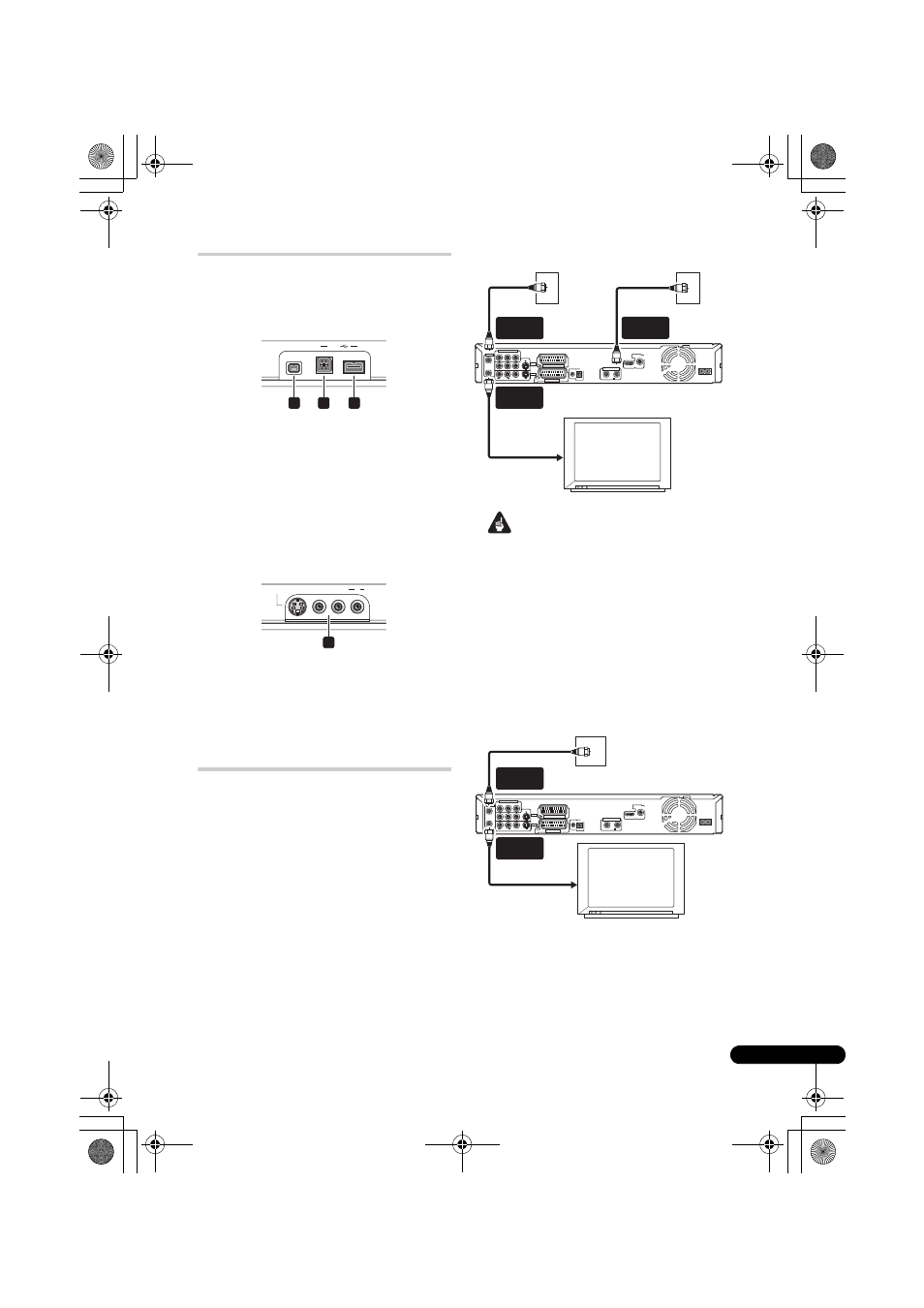

Подключение ТВ антенны
Данный рекордер имеет отдельные встроенные
ТВ тюнеры для наземной цифровой и наземной
аналоговой ТВ трансляции.
Если в данный момент вы готовы к приему
цифрового вещания, для подключения антенны
к разъему ANTENNA (DIGITAL) IN (ВХОД
АНТЕННЫ (ЦИФРОВОЙ)) возьмите один из
прилагаемых антенных кабелей. Затем
возьмите другой прилагаемый кабель антенны
радиочастот для подсоединения антенны к
разъему ANTENNA IN (RF IN) (ВХОД АНТЕННЫ
(
РАДИОЧАСТОТНЫЙ ВХОД)). Затем
подключите рекордер к используемому
телевизору с помощью разъема ANTENNA OUT.
Внимание
• Если на вашей стене имеется только одна
розетка антенны, используйте делитель
сигналов.
• Не подсоединяйте компонент, который
может получать аналоговые сигналы к
разъему ANTENNA (DIGITAL) OUT (ВЫХОД
АНТЕННЫ (ЦИФРОВОЙ)).
Если в вашем регионе еще отсутствует
обеспечение цифровыми услугами по наземным
сетям, подключите выход используемой
антенны к разъему ANTENNA IN (RF IN) с
помощью одного из прилагаемых антенных
кабелей. Затем подключите рекордер к
используемому телевизору с помощью разъема
ANTENNA OUT.
Для обеспечения более высокого качества
приема и изображения настоятельно
рекомендуется использование внешней
антенны.
Если, тем не менее, Вы хотите использовать
комнатную антенну, используйте антенну с
усилителем сигнала в 5 вольт, 30 миллиампер и
задайте настройку Aerial Power (Питание
антенны) на On (Вкл.) в меню Первоначальных
настроек (см. стр. 132).
USB
DV IN
13
14
15
INPUT 2
VIDEO
S-VIDEO
L(MONO)
R
AUDIO
16
Настенная розетка
антенны или
внутренняя антенна
AC IN
DIGITAL
AUDIO OUT
COAXIAL
HDMI OUT
CONTROL
G-LINK
IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
VIDEO
AUDIO
L
R
INPUT 3
Y
P
B
P
R
ANTENNA
IN
OUT
ANTENNA(DIGITAL)
IN
OUT
5 V
30 mA
OUTPUT
COMPONENT VIDEO OUT
Телевизор
Настенная
розетка
антенны
ANTENNA
(DIGITAL) IN
К входу
антенны
ANTENNA
OUT
ANTENNA
IN (RF IN)
Телевизор
Настенная розетка
антенны
AC IN
DIGITAL
AUDIO OUT
COAXIAL
HDMI OUT
CONTROL
G-LINK
IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
VIDEO
AUDIO
L
R
INPUT 3
Y
P
B
P
R
ANTENNA
IN
OUT
ANTENNA(DIGITAL)
IN
OUT
5 V
30 mA
OUTPUT
COMPONENT VIDEO OUT
К входу
антенны
ANTENNA
OUT
ANTENNA
IN (RF IN)
