1
Подключите гнездо VIDEO OUTPUT
(
ВИДЕОВЫХОД) к видеовходу телевизора.
Используйте желтый разъем прилагаемого
кабеля аудио/видео для подключения видео.
2
Подключите гнезда AUDIO OUTPUT
(
АУДИОВЫХОД) к соответствующим
аудиовходам телевизора.
Используйте красный и белый разъемы
прилагаемого кабеля аудио/видео для
подключения аудио. Для получения
надлежащего стереозвука убедитесь, что левый
и правый выходы подключены к
соответствующим входам.
Использование выхода S-Video или
компонентного видео
1
Подключите выход S-Video или
компонентного видео к соответствующему
входу телевизора.
Для подключения S-Video соедините кабелем
S-Video (не прилагается) гнездо S-VIDEO
OUTPUT (
ВЫХОД S-VIDEO) со входом S-Video
в телевизоре.
Для подключения компонентного видео
соедините кабелем компонентного видео (не
прилагается) гнезда COMPONENT VIDEO OUT
(
ВЫХОД КОМПОНЕНТНОГО ВИДЕО) со
входом компонентного видео в телевизоре.
О настройке выхода компонентного видео для
работы с телевизором, поддерживающим
прогрессивную развертку, см. раздел
Component Video Out (Выход компонентного
видео) на стр. 133.
2
Подключите гнезда AUDIO OUTPUT к
соответствующим аудиовходам телевизора.
Можно использовать прилагаемый кабель
аудио/видео, не подсоединяя желтый штекер
видеосигнала. Для получения надлежащего
стереозвука убедитесь, что левый и правый
выходы подключены к соответствующим
входам.
Подключение к приемнику
кабельного телевидения или
спутниковому ресиверу
Если у Вас есть блок кабельного телевидения
или спутниковый ресивер с встроенным
декодером, подсоедините его к Вашему
ресиверу и телевизору, как показано на этой
странице.
1
При использовании отдельного
декодера для кабельного/спутникового
телевидения, выполняйте установку в
соответствии с инструкциями на следующей
странице.
Установка, описанная на этой странице,
позволяет:
• записывать передачи любого канала,
выбрав его в кабельном, спутниковом или
цифровом ресивере;
• переключать каналы и программировать
запись по таймеру с внешнего ресивера с
помощью системы GUIDE Plus+™ (через
кабель G-LINK™, после предварительной
настройки).
Внимание
• Не подключайте рекордер к телевизору
через видеомагнитофон, спутниковый
ресивер или другой компонент. Всегда
подсоединяйте каждый компонент
непосредственно к телевизору или
ресиверу AV.
• При использовании системы GUIDE Plus+
для выполнения записи по таймеру с
внешнего ресивера убедитесь, что внешний
ресивер включен.

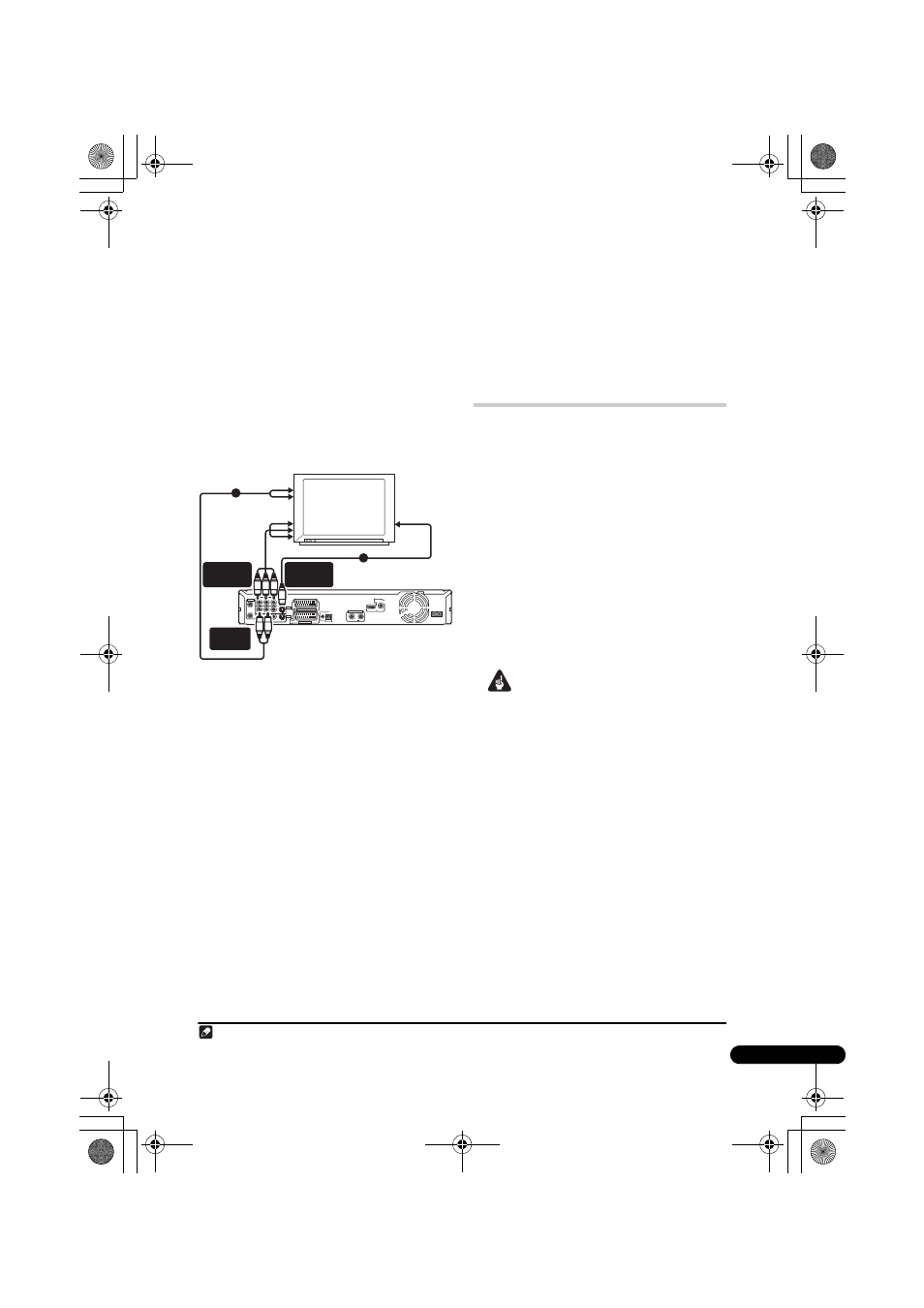

Телевизор
AC IN
DIGITAL
AUDIO OUT
COAXIAL
HDMI OUT
CONTROL
G-LINK
IN
AV 1 (RGB) – TV
AV 2 (INPUT 1/DECODER)
S-VIDEO
VIDEO
AUDIO
L
R
INPUT 3
Y
P
B
P
R
ANTENNA
IN
OUT
ANTENNA(DIGITAL)
IN
OUT
5 V
30 mA
OUTPUT
COMPONENT VIDEO OUT
1
2
COMPONENT
VIDEO OUT
S-VIDEO
OUTPUT
К Audio
(Аудио)
входу
К выходу
компонентного
видео
К Video
(Видео)
входу
AUDIO
OUTPUT
Примечание
1 На схеме показан способ подключения кабелей SCART; кроме этого, возможно выполнение любых других типов
подключений аудио/видео.
