Börvärde-stödpunkterna har ett avstånd på 5 % av det fastlagda börvärde-signalområdet sinsemellan.
Den användardefinierade processventilkurvan skapas som polylinje med 20 raklinjeavsnitt baserat på
stödpunkterna (
Fig. 25). Den användardefinierade processventilkurvan aktiveras med parametern
CHARACTE i menyn CONFIG.(
avsnitt 7.3.4).
1
2
3
4
75 %
SPMAX
SPMIN

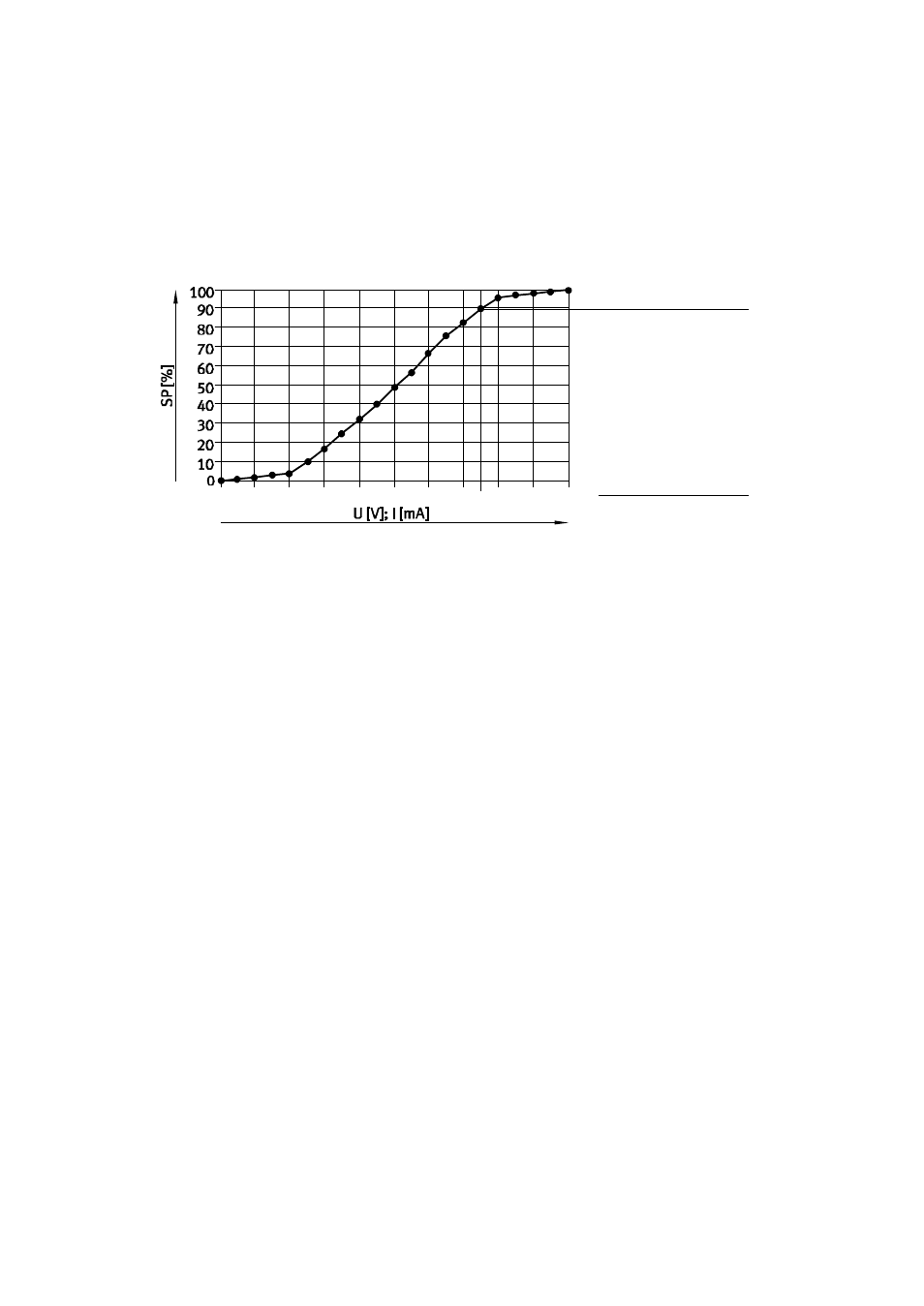

1 Börposition SP [%]
2 Stödpunkt (här för analog-börvärde 75 %)
3 Skalning styrs av parametrarna SPMIN och
SPMAX
4 Analogt börvärdessignalområde
Fig. 25
Användardefinierad processventilkurva med 21 stödpunkter – exempel
Valfria värden i stigande och fallande följd kan tilldelas stödpunkterna. I regel tilldelas stigande värden.
