Инструкция по эксплуатации Festo Позиционеры CMSX
Страница 16
CMSX-P-S-A1-C-U-F1-D-...
16
Festo – CMSX-P-S-A1-C-U-F1-D-... – 1305NH Русский
16
15
1
14
...
1
2
1

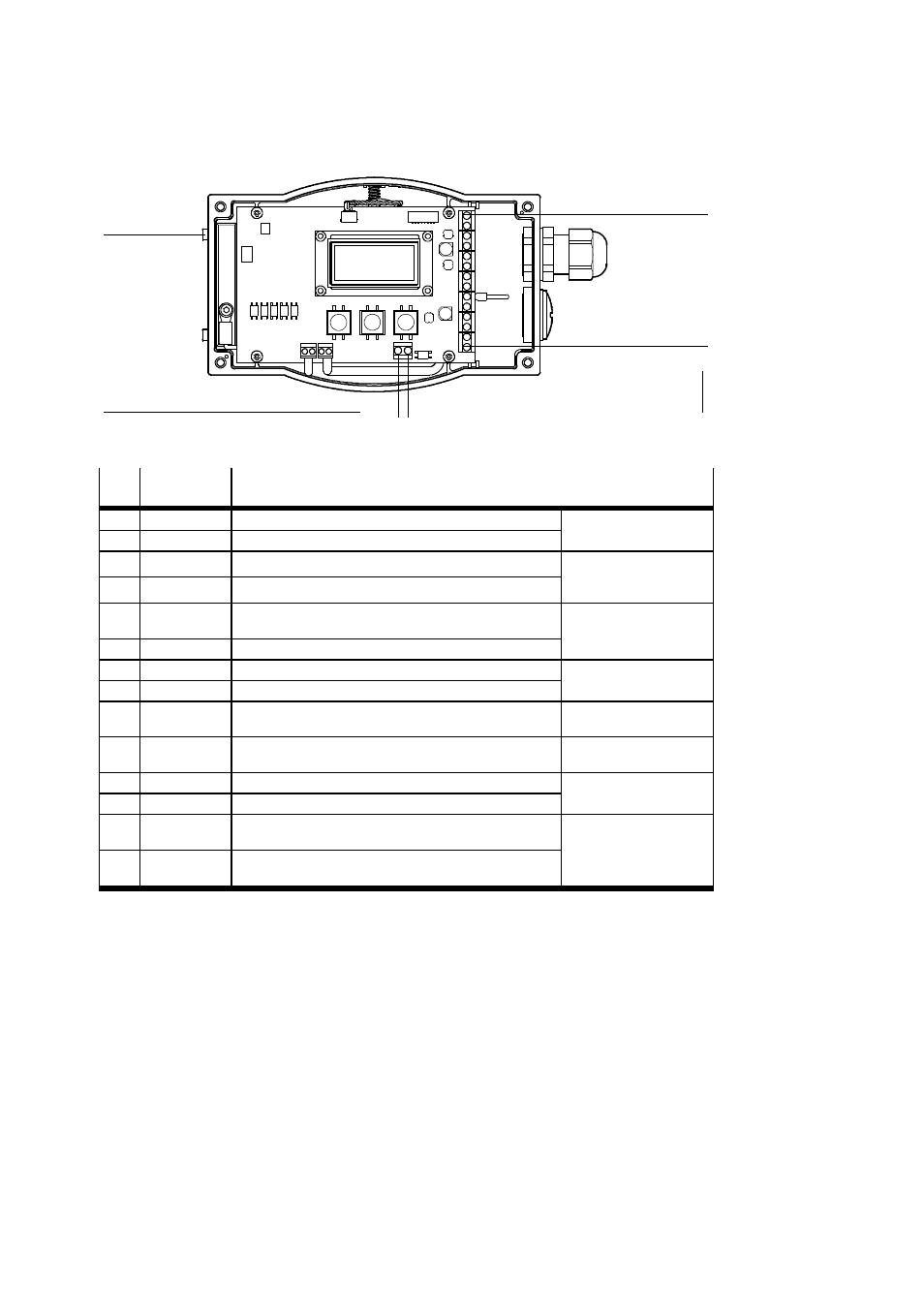

1 Нумерация контактов клеммных планок
2 Клемма функционального заземления (FE)
Fig. 9
Нумерация контактов и клемма функционального заземления
Кон-
такт
Обозначение Описание
1
Vsp+
Входной сигнал по напряжению +
Вход заданного значе-
ния
1)
0...10 В
2
Vsp-
Входной сигнал по напряжению -
3
Isp+
Входной сигнал по току +
Вход заданного значе-
ния
1)
0/4 ... 20 мА
4
Isp-
Входной сигнал по току -
5
+24 В пост.
ток
Подача рабочего напряжения; 24 В пост. ток
Питание электроники
и распределителей
6
0 В пост. ток
Подача рабочего напряжения; 0 В пост. тока
7
I-
Выходной сигнал по току -
Выход фактического
значения 4 ... 20 мА
8
I+
Выходной сигнал по току +
9
–
Поставляется с предприятия-изготовителя соединен-
ным с клеммой функционального заземления (FE)
–
10
ALARM
Дискретный выход аварийной сигнализации
Выход аварийной сиг-
нализации
2)
11
D-OUT1
Дискретный выход Out 1
Выход состояния
3)
12
D-OUT2
Дискретный выход Out 2
13
+ 24 В пост.
тока
Подача напряжения нагрузки на выходы; 24 пост.
тока
Питание дискретных
выходов
4)
14
0 В пост. ток
Подача напряжения нагрузки на выходы; 0 В пост.
тока
1)
Только один вход заданного значения активен – в зависимости от параметризации (
Tab. 15)
2)
Подает сигнал в случае превышения определенного при инициализации макс. времени позиционирования.
3)
Выходы состояния можно подключать как PNP- или NPN-выходы. Рабочие характеристики (поведение) могут
конфигурироваться (
Tab. 15).
4)
Позволяет иметь раздельные электрические цепи при использовании отдельных блоков питания
Tab. 2
Назначение контактов, с контакта 1 по контакт 14
