Signalriktning (DIRECT)
Parametern DIRECT fastställer signalriktningen för börpositionens (SP) ökning. Börpositionen (SP) ökas
antingen med stigande eller med fallande börvärdessignal. Parametern är verksam oberoende av
börvärdeskurvans karaktär. Parametern fungerar exempelvis så här vid en linjär börvärdeskurva:
1
Stigande börvärdessignal (increase)
Fallande börvärdessignal (decrease)
2
0/4 mA
10 V
0 V
20 mA
1 Börposition SP i [%] (setpoint position)
2 Börvärdessignalområde – exempel
(SPMIN = 0 %; SPMAX = 100 %)

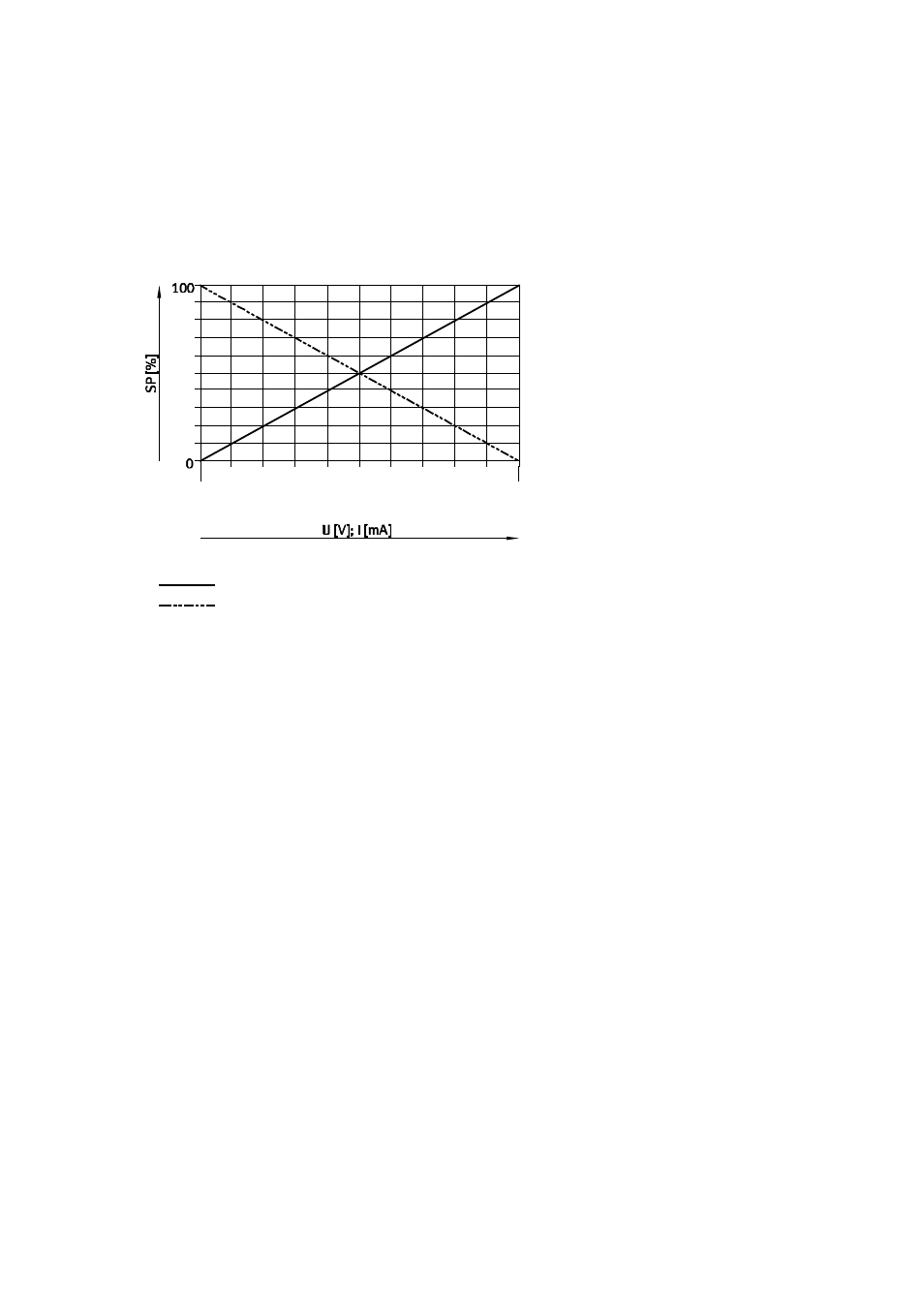

Fig. 18
Börvärdessignalens effekt på börpositionen – exempel (här linjär kurva)
Med parametrarna SPMIN och SPMAX kan börvärde-signalområdet begränsas när det behövs
(
Tab. 17). Om processventilen öppnar eller stänger sig påverkas OPEN av parametern.
