Festo Позиционеры CMSX - Инструкция (Страница 68)

CMSX-P-S-A1-C-U-F1-D-...
68 Festo – CMSX-P-S-A1-C-U-F1-D-... – 1305NH Svenska
16 15
1
14
...
1
2
1

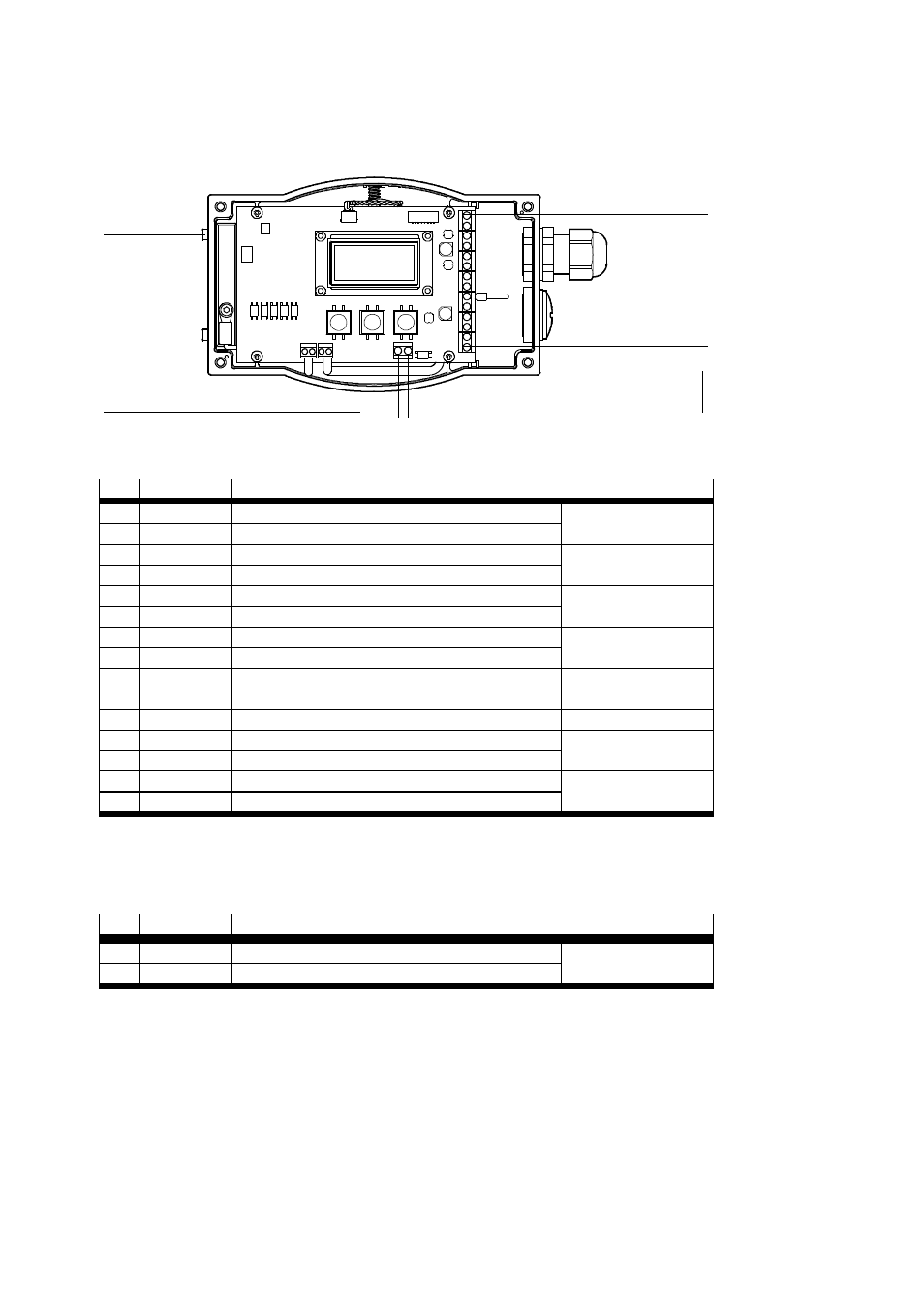

1 Klämlisternas stiftnumrering 2 Anslutning funktionsjord (FE)
Fig. 9 Stiftnumrering och anslutning funktionsjord
Stift Beteckning Beskrivning
1 Vsp+ Spänningsingångssignal + Börvärde-ingång
1)
0...10 V 2 Vsp- Spänningsingångssignal -
3 Isp+ Ström-ingångssignal + Börvärde-ingång
1)
0/4 ... 20 mA 4 Isp- Ström-ingångssignal -
5 +24 V DC Matningsspänningsförsörjning; 24 V DC Försörjning elektronik
och ventiler 6 0 V DC Matningsspänningsförsörjning; 0 V DC
7 I- Ström-utgångssignal - Ärvärde-utgång
4 ... 20 mA 8 I+ Ström-utgångssignal +
9 – förbinds med anslutning funktionsjord (FE) vid
tillverkningen
–
10 ALARM Digitalutgång alarm Alarm-utgång
2)
11 D-OUT1 Digitalutgång Out 1 Status-utgång
3)
12 D-OUT2 Digitalutgång Out 2
13 + 24 V DC Lastspänningsförsörjning utgångar; 24 V DC Matning digitala
utgångar
4)
14 0 V DC Lastspänningsförsörjning utgångar; 0 V DC
1) Bara en börvärdes-ingång är aktiv – beroende på parameterinställning ( Tab. 15)
2) Levererar en signal vid överskridelse av den maximala positioneringstiden som fastställdes vid initieringen.
3) Statusutgångarna kan kopplas som PNP- eller NPN-utgångar. Reaktionen kan konfigureras ( Tab. 15).
4) Möjliggör delade strömkretsar när separata nätaggregat används
Tab. 2 Stiftkonfiguration stift 1 till stift 14
Stift Beteckning Beskrivning
15 D-IN+ Digitalingång + Styr-ingång
1)2)
16 D-IN- Digitalingång -
1) Reaktionen kan konfigureras ( Tab. 15)
2) Möjliggör delade strömkretsar när separata nätaggregat används
Tab. 3 Stiftkonfiguration stift 15 och stift 16
