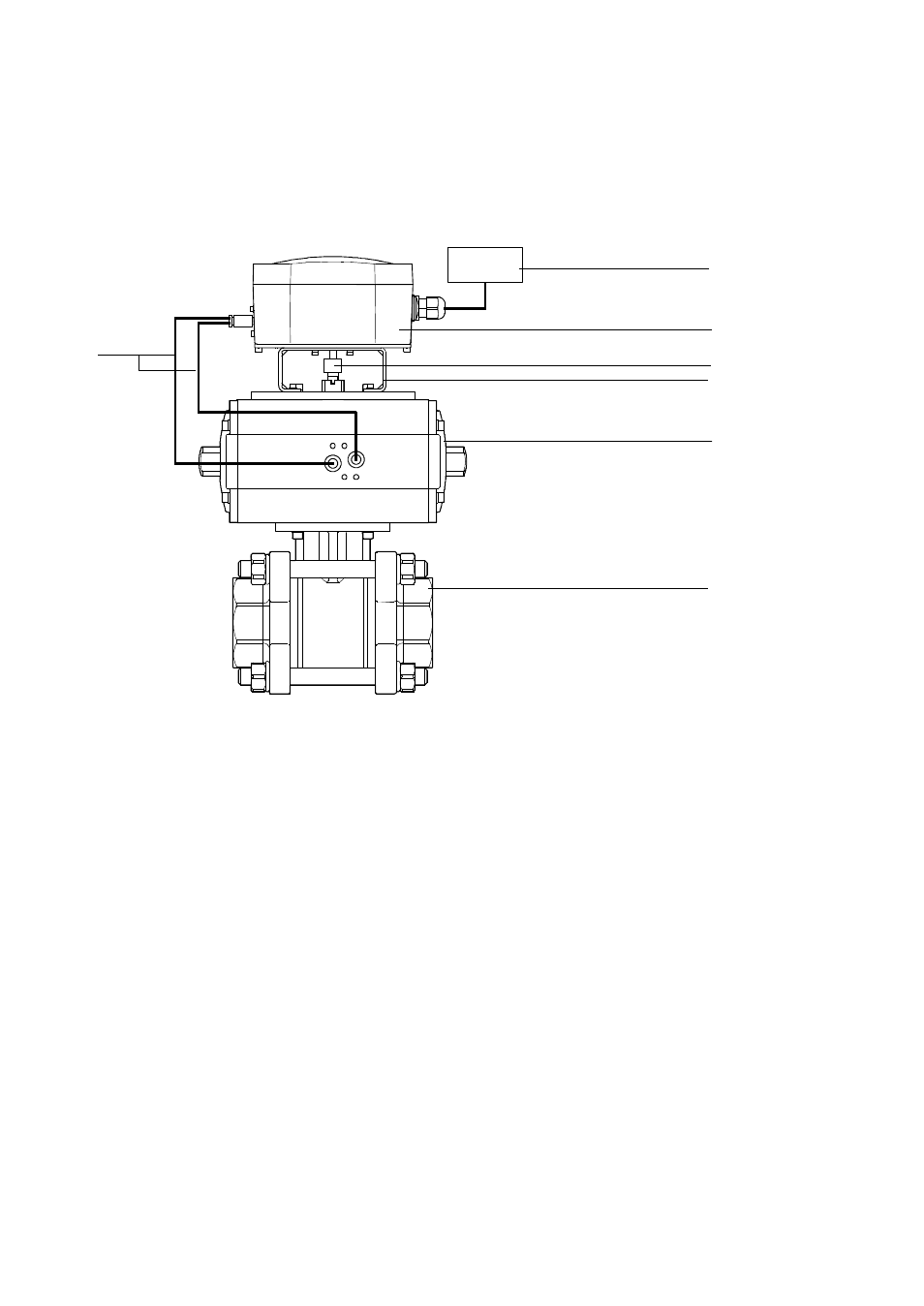

Följande bild visar den principiella systemuppbyggnaden av en processventilenhet. Den består av en
lägesställare CMSX och ett vriddon med processventil.
1
2
3
4
5
6
7
1 Överordnat system (PLC/IPC eller extern
börvärdesgivare)
2 Lägesställare CMSX
3 Mekanisk koppling
4 Monteringsadapter – exempel
5 Vriddon – exempel (här DFPB)
6 Processventil – exempel (här VZBA)
7 Arbetsluft – anslutning 2 och 4
Fig. 3
Systemuppbyggnad med vriddon (exempel)
Positionsanvisningen sker via en analog börvärdessignal, via överordnad PLC/IPC eller manuellt på
plats via en extern börvärdesgivare (
Fig. 3,
1 ).
Lägesställaren med potentiometer och snabbkopplingsventiler (
Fig. 3,
2 ) och vriddonet med
processventil (
Fig. 3,
5 , 6 ) förbinds med varandra på sådant sätt att en sluten styrkrets bildas. I
den här styrkretsen utgör drivenhetens läge den reglerade storleken. Potentiometern avläser
kontinuerligt drivenhetens läge (den reglerade storlekens ärvärde) och överför detta som en elektrisk
signal till styrsystemet. Denna jämför den analogt föreskrivna ärpositionen (referensstorlek) med den
aktuella positionen och beräknar styrsignalerna (styrstorlek – pulsviddsmodulation) för
snabbkopplingsventilerna baserat på detta. Snabbkopplingsventilerna styr drivenheten genom på- och
avluftning av cylinderkamrarna.
