Bredvid kabelanslutningen är huset försett med en blindplugg (
Fig. 1,
4 ) – för montering av
ytterligare en kabelanslutning (om så önskas). På motsatta sidan finns anslutningen funktionsjord
(
Fig. 1,
aB ) och de pneumatiska anslutningarna ( Fig. 1, aA ) med tryckluftsanslutning,
arbetsanslutningar och avluftning.
Under kåpan finns kretskortet med enhetselektroniken. På kretskortet finns:
–
LCD-displayen med två rader
–
3 knappar för konfiguration och idrifttagning
–
Klämlister för den elektriska anslutningen.

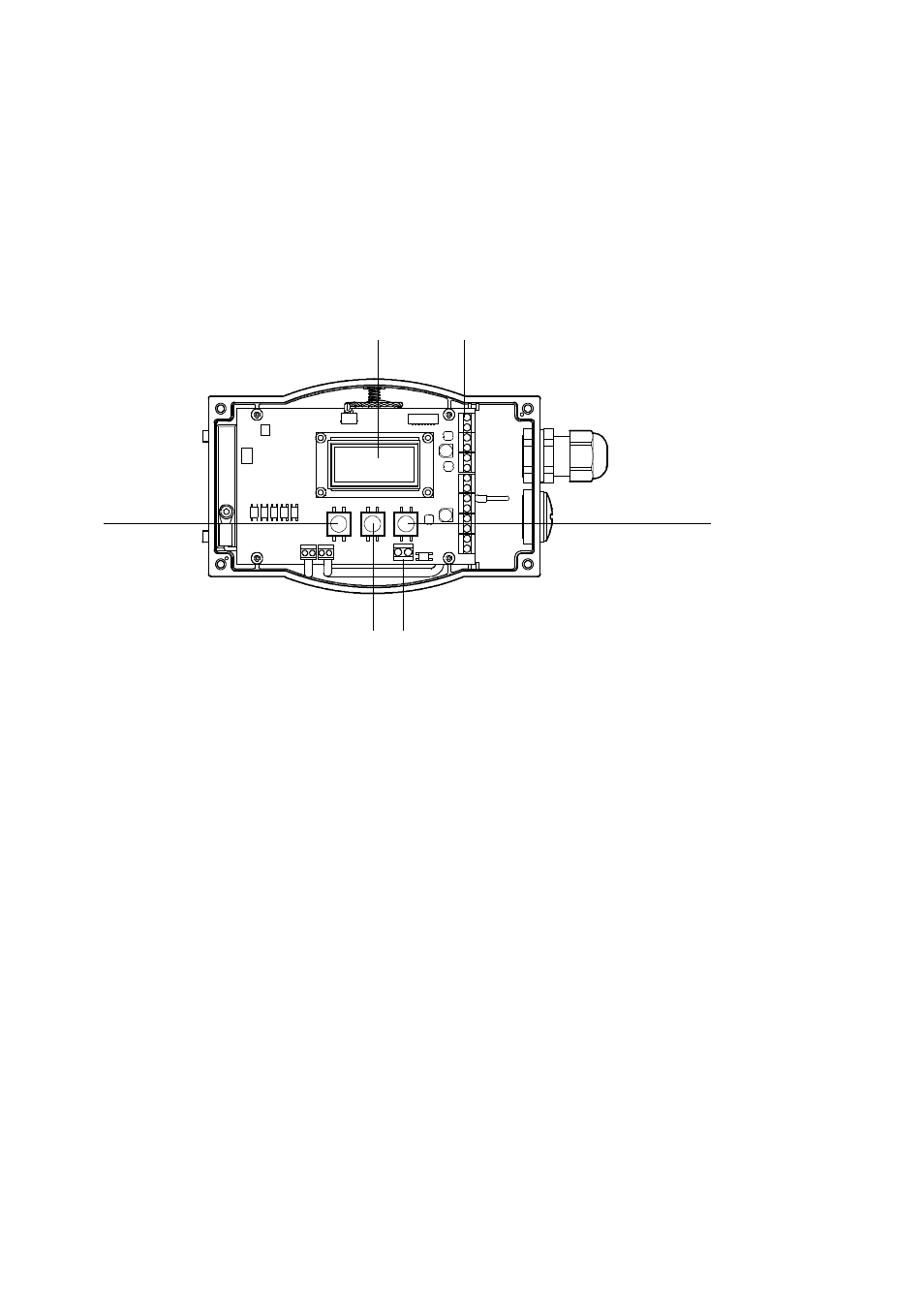

1
2
3
4
5
6
1 LCD-display
2 Klämlist (stift 1 ... 14)
3 Knapp Set
4 Klämlist (stift 15, 16)
5 Knapp Sub
6 Knapp Add
Fig. 2
Manöverdon och anslutningar i enheten
En axel är monterad utåt, genom mitten på bottenplattan. Den måste förbindas med vriddonets axel
över kopplingen. Axeln är mekaniskt förbunden med den integrerade potentiometern som avläser
axelns läge (den reglerade storlekens ärvärde). Referensstorleken (den reglerade storlekens börvärde)
anges analogt via en av de båda analoga börvärdesingångarna under drift.
Med knapparna Add, Sub och Set kan konfigurationen och idrifttagningen genomföras menystyrt.
Under idrifttagningen kan börvärdena vid behov anges med knappar.
LCD-displayen med två rader visar alla texter på engelska i korttext-form. Maximalt åtta tecken kan
visas per rad.
