6.1
Mekanisk montering
Information
•
Tänk på vriddonets rotationsriktning.
•
Före monteringen riktas lägesställarens axel och drivaxeln in så att drivenhetens
vridområde ligger i lägesställarens mätområde.
Vriddonets vinkelläge avläses av den integrerade potentiometern via lägesställarens axel.
Lägesställarens axel kan roteras fritt eftersom den inte har något mekaniskt anslag. Det tillåtna
mätområdet är dock 100°. Mätområdet och rätt läge för lägesställarens axel finns avbildat på husets
undersida.

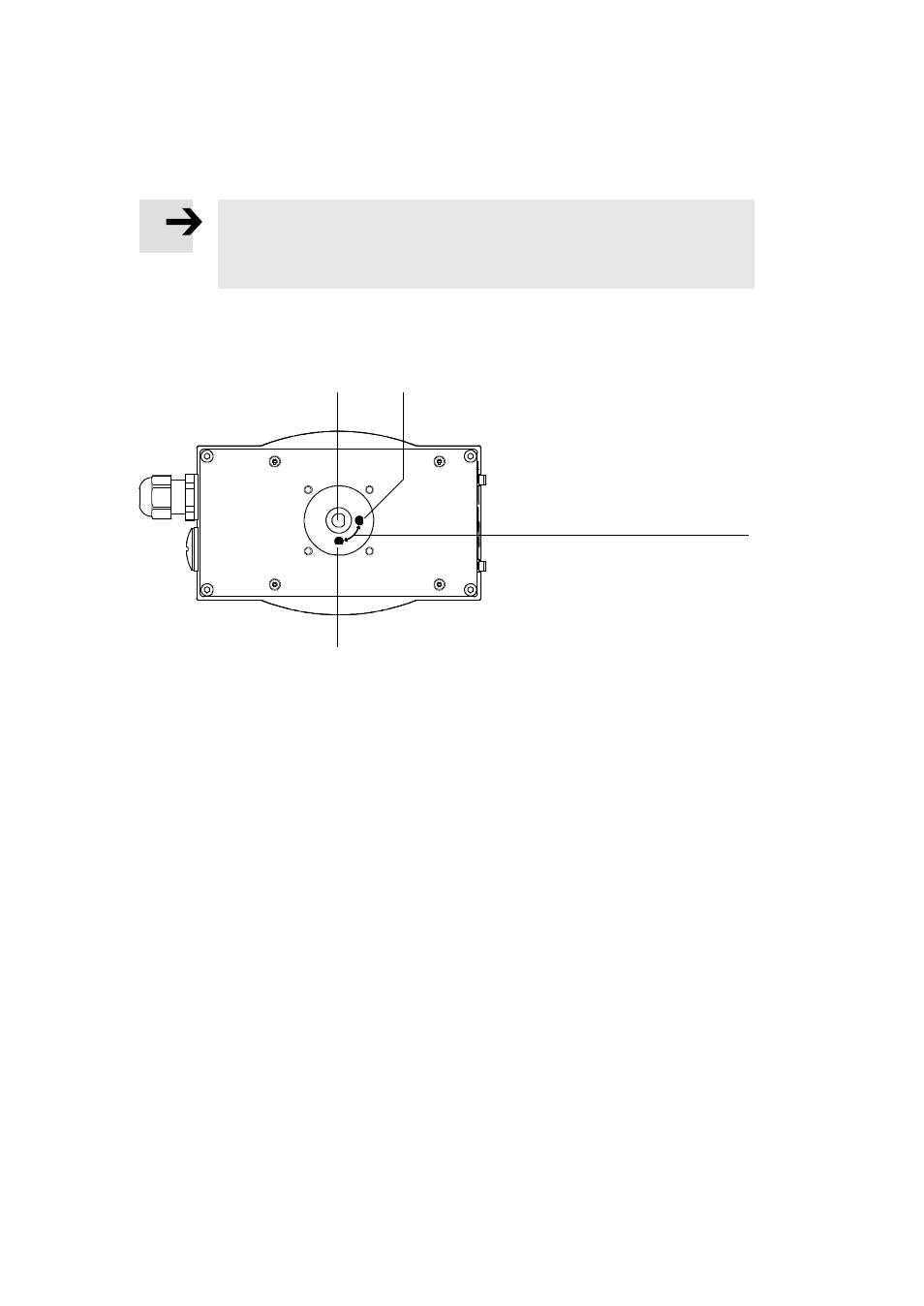

1
2
3
2
1 Axel med platt ställe (här utan koppling)
2 Platt ställe hos den avbildade axeln
3 Dubbelpil markerar det tillåtna mätområdet
Fig. 6
Mätområdets markering (undersida)
Vid monteringen måste axeln hos lägesställaren med koppling och drivaxeln förbindas på sådant sätt
att drivenhetens vridområde ligger i mätområdet.
Direktmontering
Lägesställaren har en monteringshålbild enligt VDI/VDE-direktivet 3845 för fixering. Monteringsläget är
valfritt. Lägesställaren monteras direkt på vriddonet med en monteringsadapter. Lägesställarens axel
förbinds med vriddonets axel via den mekaniska kopplingen (
Fig. 7).
•
Använd bara lämpliga monteringsadaptrar. Välj det aktuella tillbehöret i vår katalog (tillbehör
www.festo.com/catalogue).
