Festo – CMSX-P-S-A1-C-U-F1-D-... – 1305NH Svenska
Ventilarbetsområdets undre och övre gräns (MIN, MAX)
Med parametrarna MIN och MAX kan ventil-arbetsområdets undre och övre ventilposition (fysiskt lyft)
läggas fast – oberoende av börvärdeskurvans karaktär. Kurvan anpassas helt enligt den fastlagda undre

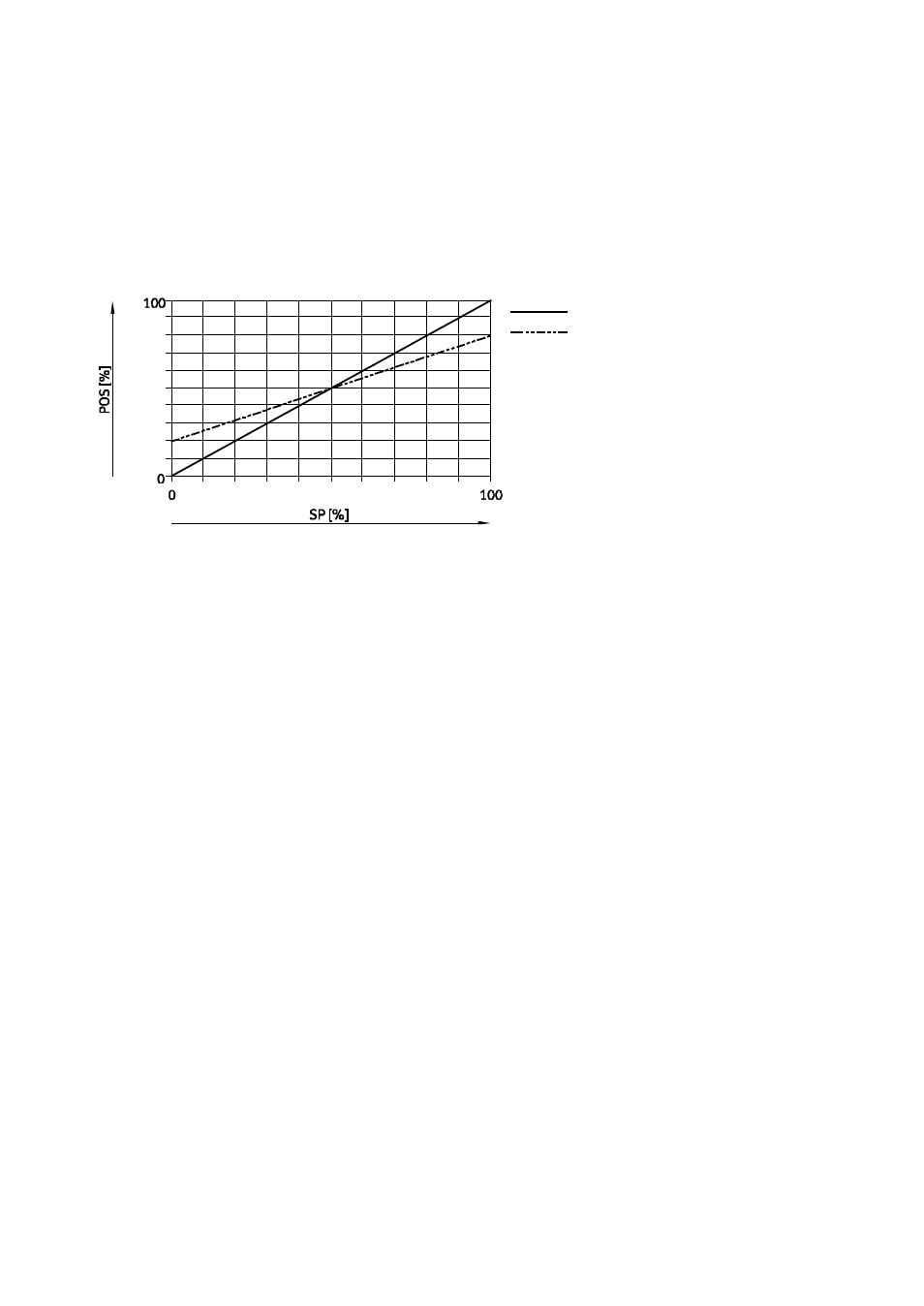

och övre ventilpositionen. Följande bild visar ett exempel på parametrarnas inflytande på den linjära
börvärde-kurvan vid inställningen MIN 20 % och MAX 80 %.
1
2
MAX 80
MIN 20
Förinställning
användardefinierad
1 Fysiskt lyft [%]
2 Börposition SP i [%] (setpoint position)
Fig. 22
Inflytande från parametrarna MIN och MAX på börvärde-kurvan – exempel
Det lägsta börvärdet är vanligtvis tilldelat till det minsta fysiska lyftet och det högsta börvärdet till det största
fysiska lyftet – beroende på uppbyggnad och parameterinställning (
Parameter OPEN i Tab. 15).
