CMSX-P-S-A1-C-U-F1-D-...
Festo – CMSX-P-S-A1-C-U-F1-D-... – 1305NH Русский 19
10
14
1
1 Нумерация контактов клеммных планок

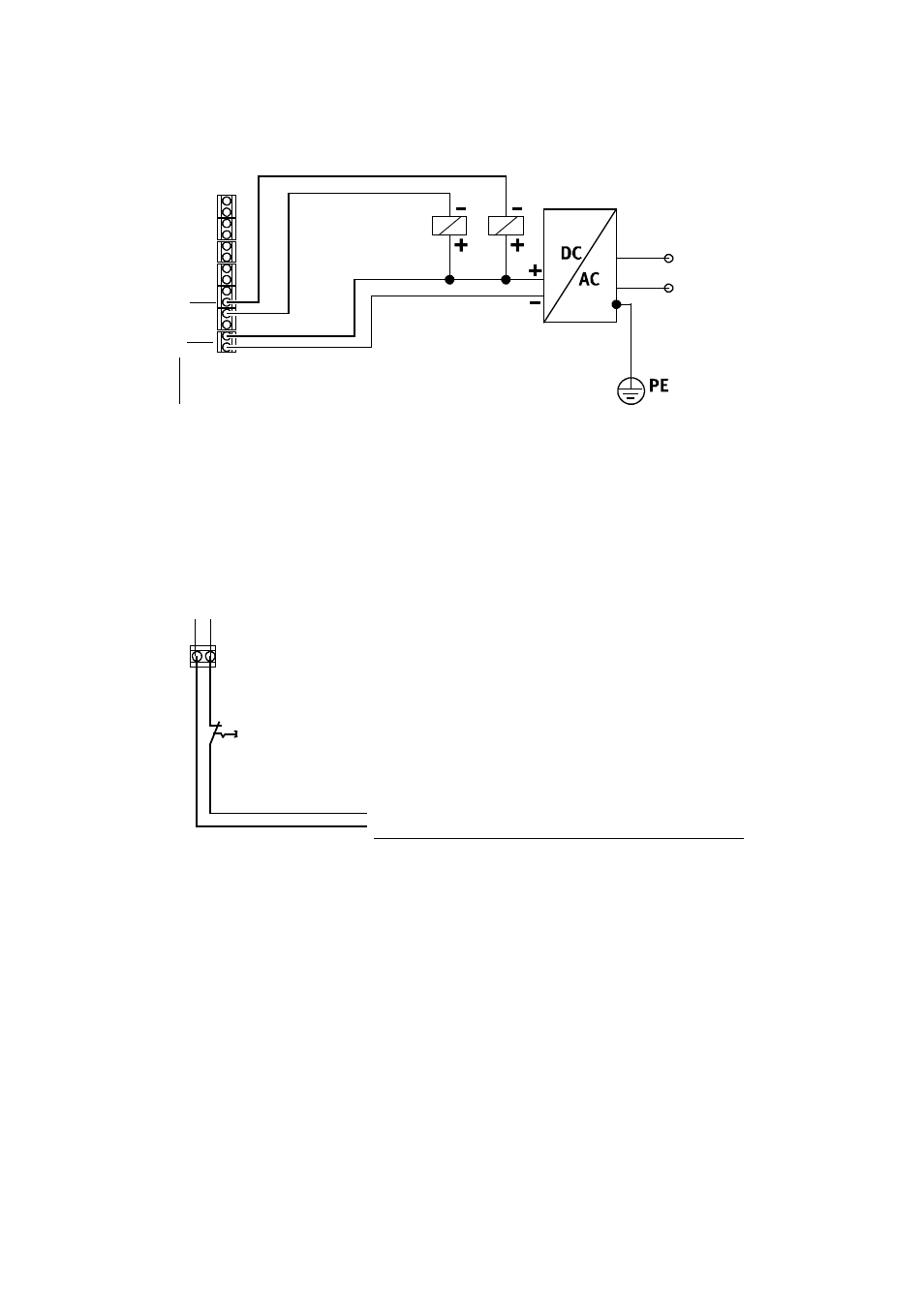

Fig. 12
D-OUT1 и D-OUT2 в качестве NPN-выходов – пример
Дискретный вход Контакт 15, 16
Рабочие характеристики в отношении сигнала на дискретном входе могут конфигурироваться
( Tab. 15). При появлении управляющего сигнала деактивируется регулятор. В зависимости от
конфигурации воздух в рабочих каналах устройства подается или сбрасывается ( Tab. 15).
16 15
1
24 В пост. тока
0 В пост. тока
1 Опорный потенциал
Fig. 13
Подсоединение дискретных выходов – пример
