CMSX-P-S-A1-C-U-F1-D-...

8

Festo – CMSX-P-S-A1-C-U-F1-D-... – 1305NH Русский

3.1

Структура системы

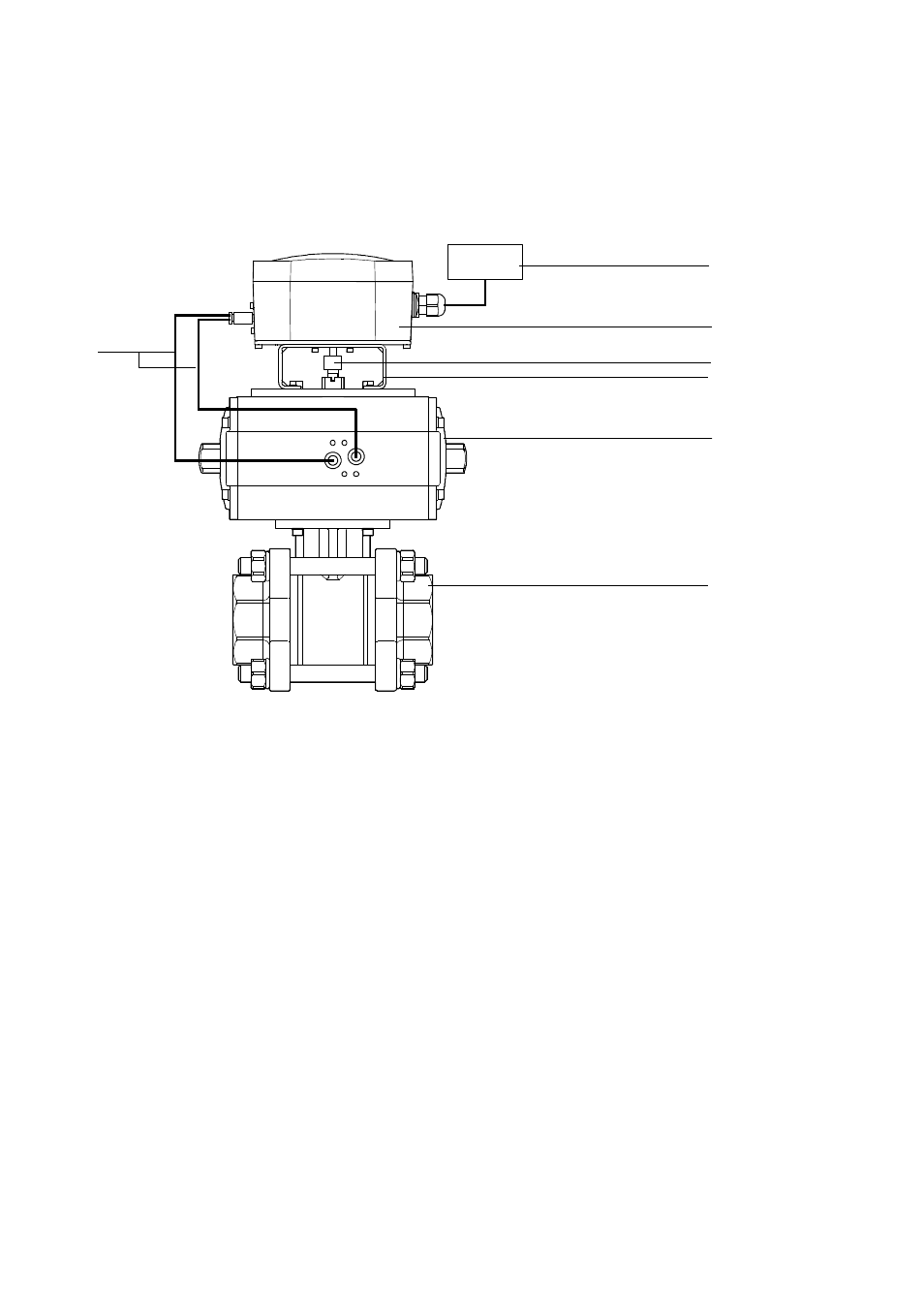

Принципиальная структура системы блока арматурного клапана, состоящего из позиционера CMSX
и поворотного привода с арматурным клапаном, показана на следующем рисунке.

1

2

3

4

5

6

7

1 Вышестоящая система (ПЛК/ППК или внеш-

ний датчик заданных значений)

2 Позиционер CMSX

3 Механическая муфта

4 Монтажный мост – пример

5 Поворотный привод – пример

(здесь: DFPB)

6 Арматурный клапан – пример (здесь: VZBA)

7 Рабочий воздух – канал 2 и 4

Fig. 3

Структура системы с поворотным приводом (пример)

Позиции указываются посредством аналогового сигнала заданного значения через вышестоящий
ПЛК/ППК или в ручном режиме на месте через внешний датчик заданных значений (

Fig. 3,

1 ).

Позиционер с потенциометром и быстродействующим распределителем (

Fig. 3,

2 ) и поворот-

ный привод с арматурным клапаном (

Fig. 3,

5 , 6 ) соединяются другс другом так, что образу-

ется замкнутый контур регулирования. В этом контуре регулирования позиция (положение) приво-
да представляет собой регулируемую величину. Потенциометр непрерывно регистрирует позицию
привода (фактическое значение регулируемой величины) и передает ее регулятору как электриче-
ский сигнал. Регулятор сравнивает назначенную в аналоговом режиме заданную позицию (задаю-
щий параметр) с текущей позицией и на основании этого рассчитывает сигналы позиционирова-
ния (регулирующая величина – широтно-импульсная модуляция) для быстродействующих
распределителей. Быстродействующие распределители управляют приводом за счет подачи и
сброса воздуха в полостях цилиндра.
