Страница 5: 1описание изделия
CMSX-P-S-A1-C-U-F1-D-...
Festo – CMSX-P-S-A1-C-U-F1-D-... – 1305NH Русский
5
1
Описание изделия
1.1
Обзор
1
2
3
4
5
6
7
8
9
aJ
aA
aB
6
6
6
6
3
1 Крышка
2 Смотровое стекло для ЖК-дисплея
3 Крепежные винты крышки (4)
4 Заглушка
5 Кабельный штуцер
6 Крепежная резьба (4)
7 Вал
8 Механическая муфта
9 Базовая плита
aJ Корпус
aA Пневматические каналы (G1/8)
aB Клемма функционального заземления

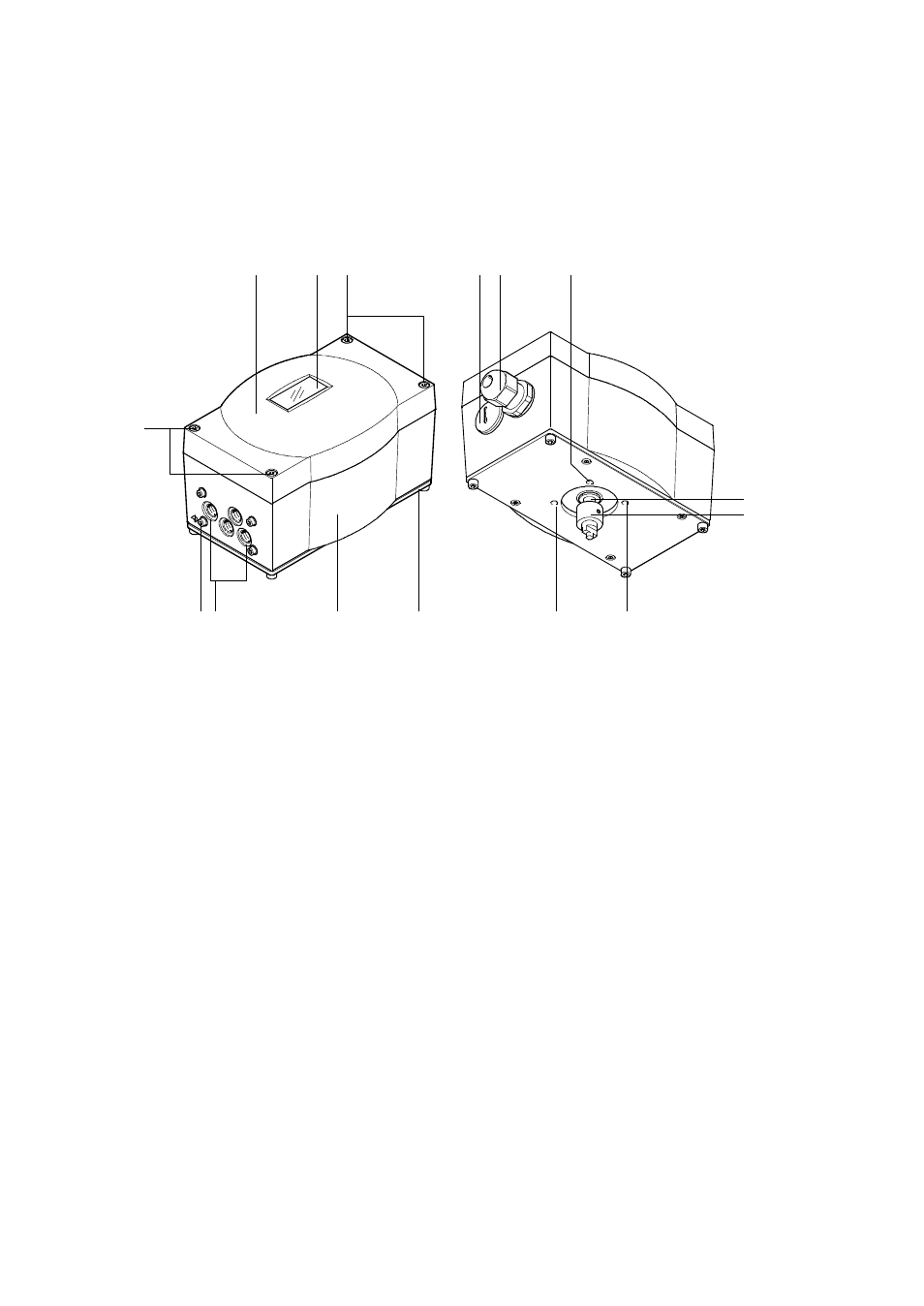

Fig. 1
Элементы управления и точки подсоединения
1.2
Конструкция
Позиционер CMSX снабжен прочным пластмассовым корпусом. Он содержит все необходимые
элементы для регулирования пневматических поворотных приводов двустороннего действия. К
ним относятся:
–
два быстродействующих распределителя с панелью подключения распределителей и пневмати-
ческими каналами (
Fig. 1,
aA ) в качестве системы позиционирования для пневматического
поворотного привода
–
один направленный наружу вал (
Fig. 1,
7 ) с потенциометром в качестве системы обратной
связи
–
электронное оборудование устройства с микропроцессором и электроникой для обработки
сигналов и регулирования
–
соединительные клеммы и кабельные штуцеры (
Fig. 1,
5 ) для электрического подключения
–
двустрочный ЖК-дисплей (
Fig. 1,
2 )
–
3 кнопки на печатной плате под крышкой (
Fig. 1,
1 ).
