CMSX-P-S-A1-C-U-F1-D-...
Festo – CMSX-P-S-A1-C-U-F1-D-... – 1305NH Русский
17
Кон-
такт
Обозначение Описание
15
D-IN+
Дискретный вход +
Управляющий вход
1)2)
16
D-IN-
Дискретный вход -
1)
Рабочие характеристики (поведение) могут конфигурироваться (
Tab. 15)
2)
Позволяет иметь раздельные электрические цепи при использовании отдельных блоков питания
Tab. 3
Назначение контактов, контакт 15 и контакт 16
Подача рабочего напряжения и заземление
Правильное заземление устройства важно для безотказной работы. Позиционер CMSX имеет клем-
му функционального заземления на левой стороне (
Fig. 9, 2 ).
Примечание
Ошибки подключения могут привести к повреждению электроники и быстродейству-
ющих распределителей или неполадкам.
•
Оставьте провод на контакте 9 без изменений (
Fig. 9). Этот провод поставляет-
ся с предприятия-изготовителя соединенным внутри с разъемом функциональ-
ного заземления (FE).
•
Соедините клемму функционального заземления на левой стороне с низким
импедансом (короткий провод с большим поперечным сечением) с потенциалом
земли.
Для заземления вы должны создать обладающее низким импедансом соединение между клеммой
функционального заземления устройства и потенциалом земли. Соединение с низким импедансом
достигается за счет низкоомного провода минимально возможной длины и большой площади
контакта.
•
Соответствующим образом подсоедините специальный заземляющий провод к клемме функци-
онального заземления на боковой стороне корпуса CMSX.

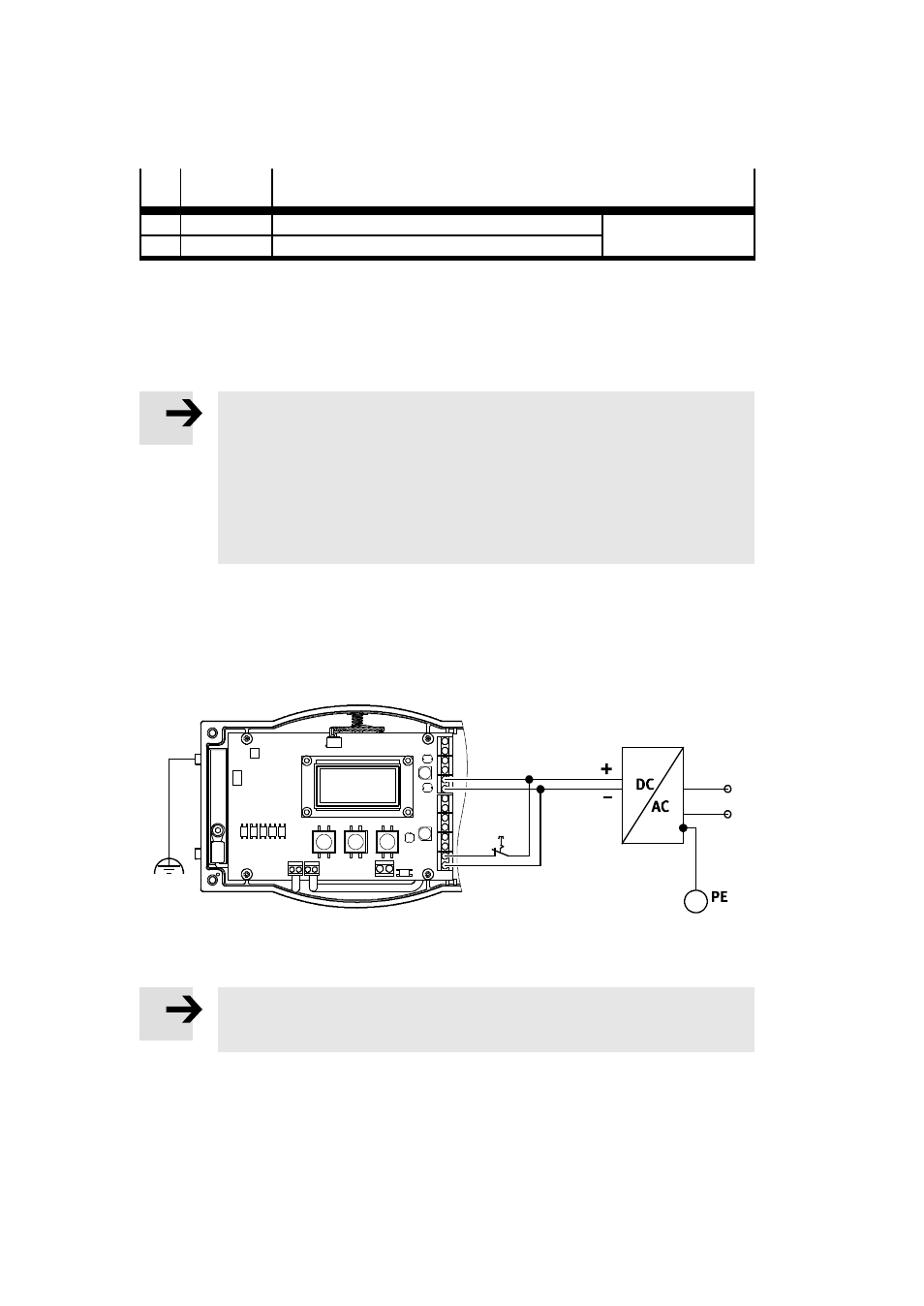

Fig. 10
Подача рабочего напряжения и заземление – пример
Примечание
При подключении согласно Fig. 10 снимается развязка электрических цепей подачи
рабочего напряжения и подачи напряжения нагрузки для выходов.
