Характер графика заданных значений (CHARACTE)
Этот параметр устанавливает характер графика заданных значений. При настройке “linear” соотно-
шение между изменением аналогового заданного значения и изменением заданной позиции (SP)
является постоянным.
Графики равнопроцентной характеристики при предварительно настроенном направлении сигна-
ла проходят экспоненциально (DIRECT = increase) . В случае графиков равнопроцентной характе-
ристики при постоянном изменении аналогового заданного значения происходит постоянное про-
центное изменение заданной позиции.
1
2
3
Линейно
1 : 25
1 : 33
1 : 50
4
SPMAX
SPMIN
1 Заданная позиция SP в [%] (setpoint
position)
2 Линейный график характеристики
(
также Fig. 18)
3 График равнопроцентной характеристики
(здесь 1 : 50)
4 Сигнал заданного значения –
масштабирование зависит от параметров
SPMIN и SPMAX

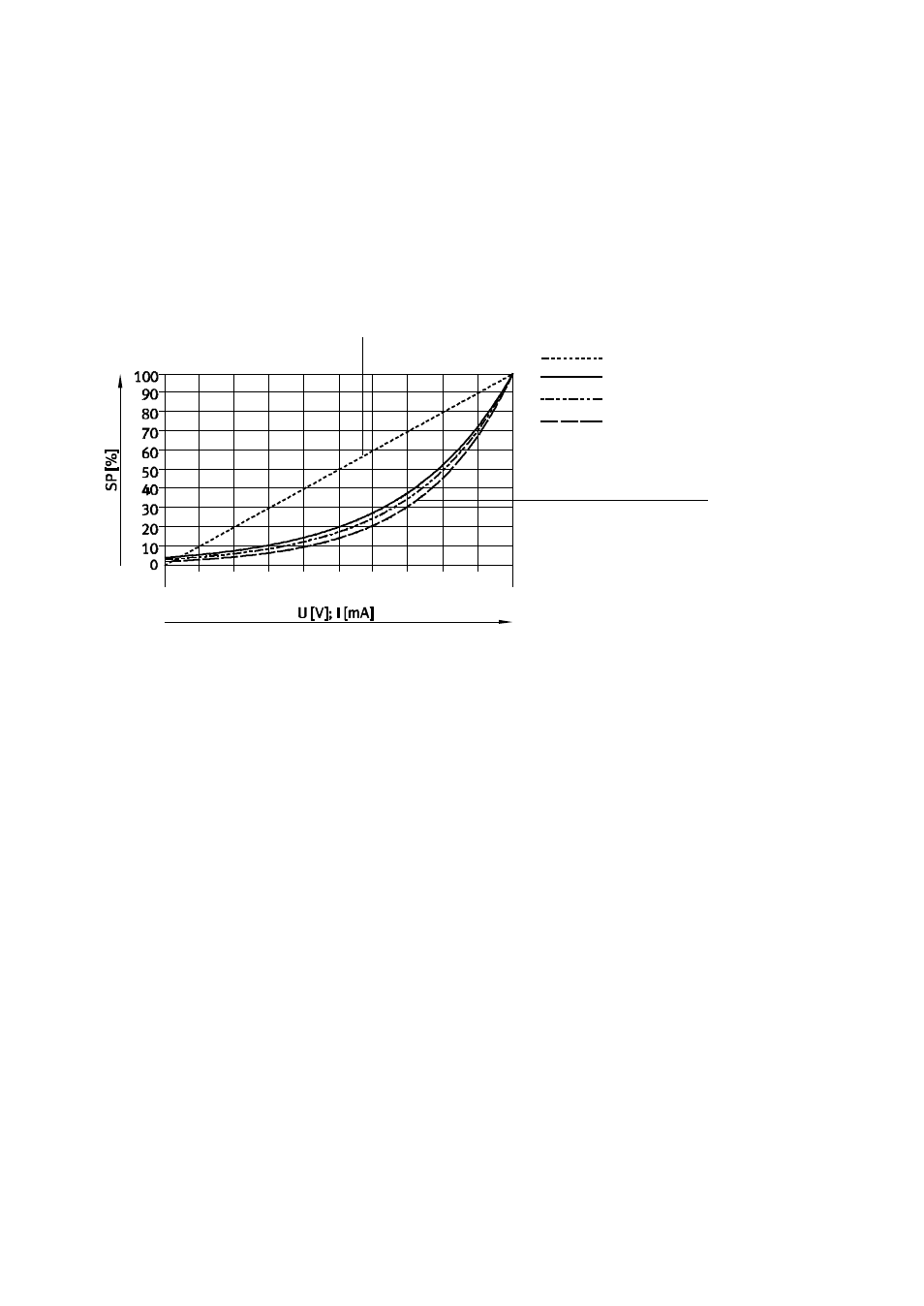

Fig. 19
Характер графика заданных значений – пример (DIRECT = increase)
Посредством User-Def. можно установить определяемый пользователем график заданных значе-
ний по 21 опорной точке (
раздел 7.3.6).
D-Out-1, D-Out-2, D-IN
Эти параметры обеспечивают наличие указанных в Tab. 15 функций. Изменения параметров сразу
вступают в действие после подтверждения кнопкой Set, в том числе – в рабочем состоянии “Регуля-
тор остановлен”.
При изменении параметра OPEN конечные положения (limit1, limit2) и упоры (lmt1, lmt2) меняются
местами.
