CMSX-P-S-A1-C-U-F1-D-...
Festo – CMSX-P-S-A1-C-U-F1-D-... – 1305NH Svenska
65
6.2
Pneumatisk installation
Observera
Trots avstängd tryckluftsmatning kan det finnas tryck kvar hos en av lägesställarens
arbetsanslutningar, eller hos båda anslutningarna – beroende på produktvariant.
•
Avlufta arbetsanslutningarna med hjälp av funktionen Givare (meny 1), innan du
lossar slangledningar (
avsnitt 7.3.3).
•
Använd lämpliga kopplingar (G1/8) och slangar. Vi rekommenderar instickskopplingar av typen
QS-8 och slangar av typen PUN.
Före pneumatisk installation:
1. Säkerställ spänningsfrihet och trycklöshet.
2. Säkra anläggning mot återinkoppling.
1
2
6
5
3
4

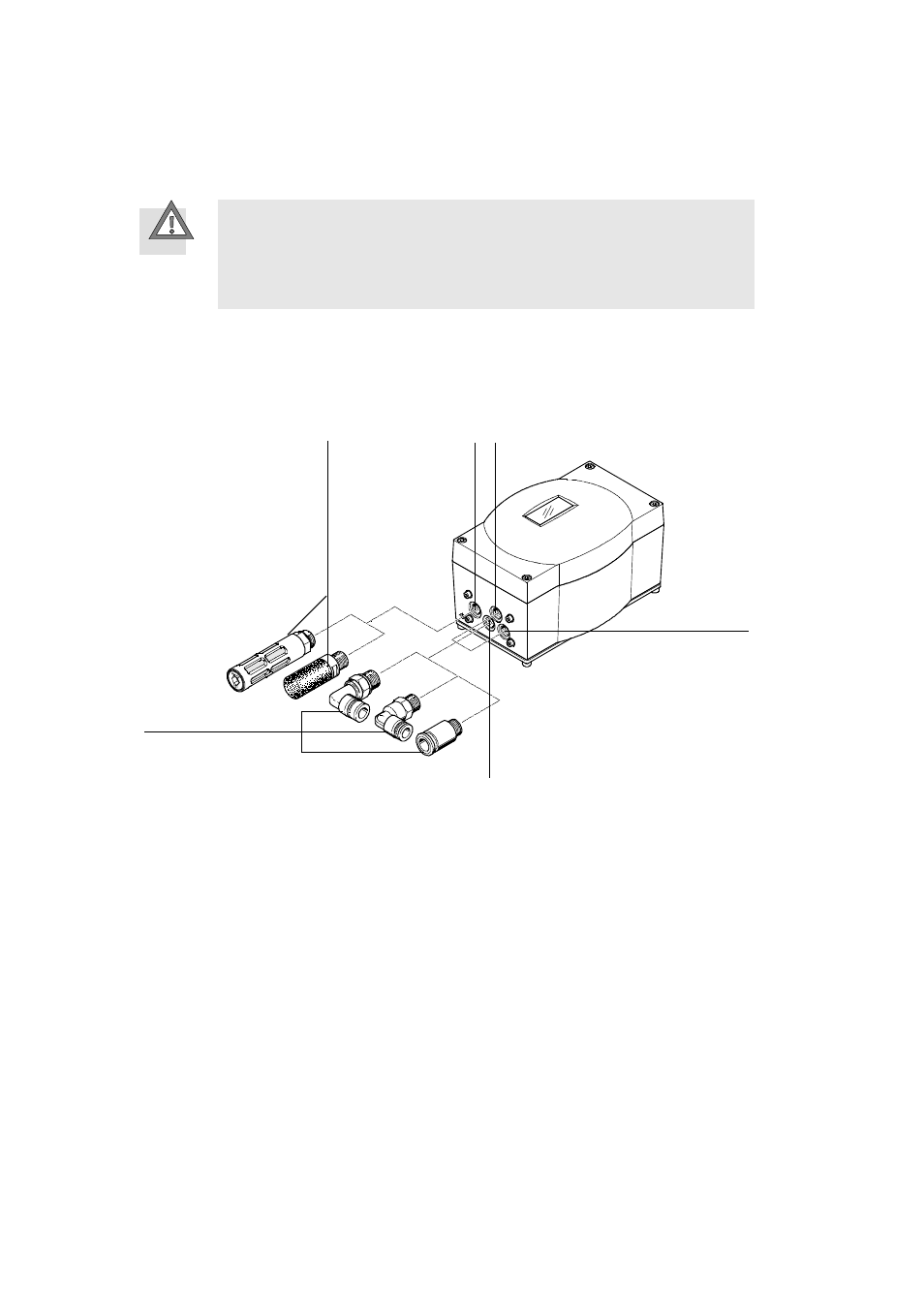

1 Anslutning för tryckluftsmatning (1)
2 Arbetsanslutning (2)
3 Arbetsanslutning (4)
4 QS-instickskoppling (tillbehör)
5 Ljuddämpare (tillbehör)
6 Anslutning för avluftning (3)
Fig. 8
Pneumatiska anslutningar
Anslut slangar till CMSX på följande sätt:
1. Ta bort eventuella skyddsetiketter från tryckluftsanslutningarna.
2. Dra slangar mellan arbetsanslutningarna 2 och 4 och vriddonets arbetsanslutningar.
•
Hos typ CMSX-...-A: tänk på att vid avbrott i matningsspänningen avluftas arbetsanslutning 2 och
arbetsanslutning 4 påluftas (
avsnitt 3.2).
•
Anslut slangarna mellan CMSX och drivenheten symmetriskt.
•
Använd så korta tryckluftslangar som möjligt.
