CMSX-P-S-A1-C-U-F1-D-...
36
Festo – CMSX-P-S-A1-C-U-F1-D-... – 1305NH Русский
Нижний и верхний предел рабочего диапазона распределителя (MIN, MAX)
С помощью параметров MIN и MAX можно установить нижнюю и верхнюю позицию распределите-
ля (физический ход) рабочего диапазона распределителя – независимо от характера графика за-
данных значений. График характеристики полностью адаптируется согласно установленной нижней

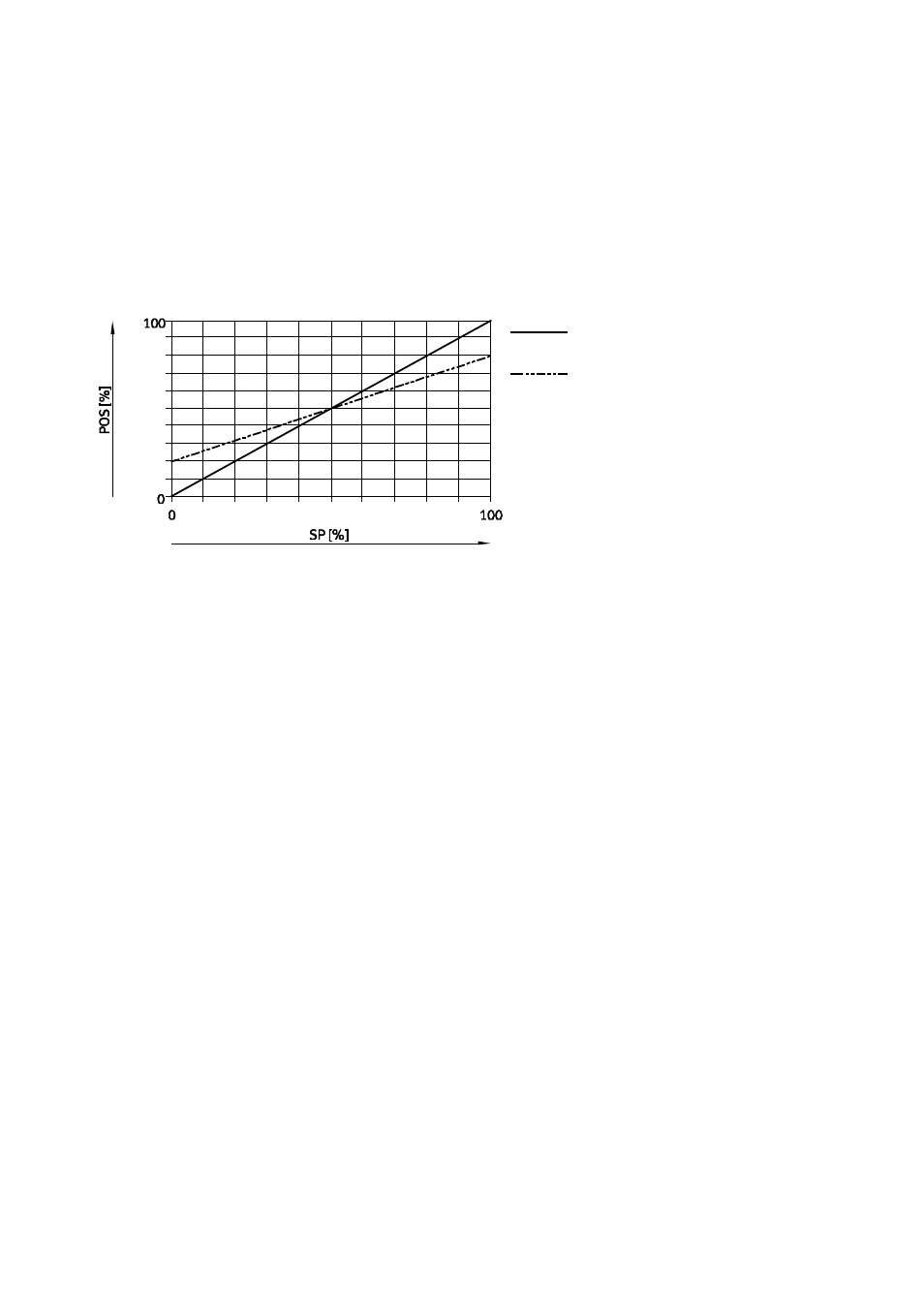

и верхней позиции распределителя. На следующем рисунке в качестве примера показано влияние
параметров на линейный график заданных значений при настройке MIN 20 % и MAX 80 %.
1
2
MAX 80
MIN 20
предварительная
настройка
определяется
пользователем
1 Физический ход [%]
2 Заданная позиция SP в [%] (setpoint
position)
Fig. 22
Влияние параметров MIN и MAX на график заданных значений – пример
Наименьшему заданному значению обычно назначается наименьший физический ход,
а наибольшему – наибольший физический ход – в зависимости от структуры и параметризации
(
параметр OPEN в Tab. 15).
