CMSX-P-S-A1-C-U-F1-D-...
Festo – CMSX-P-S-A1-C-U-F1-D-... – 1305NH Svenska
89
Undre och övre gräns för börvärde-signalområdet (SPMIN, SPMAX)
Parametrarna SPMIN och SPMAX fastlägger den undre och övre gränsen för signalområdet för den
analoga börvärdessignalen – oberoende av börvärdeskurvans karaktär. En överskridning av gränserna
påverkar inte börvärdessignalen. Följande bild visar ett exempel på parametrarnas inflytande på den
linjära börvärde-kurvan vid inställningen SPMIN 20 % och SPMAX 80 % (DIRECT = increase).
1
2
Förinställning
användardefinierad
SPMAX
SPMIN
0/4 mA
10 V
0 V
20 mA
= 20 %
= 80 %
1 Börposition SP i [%]
2 Signalområde

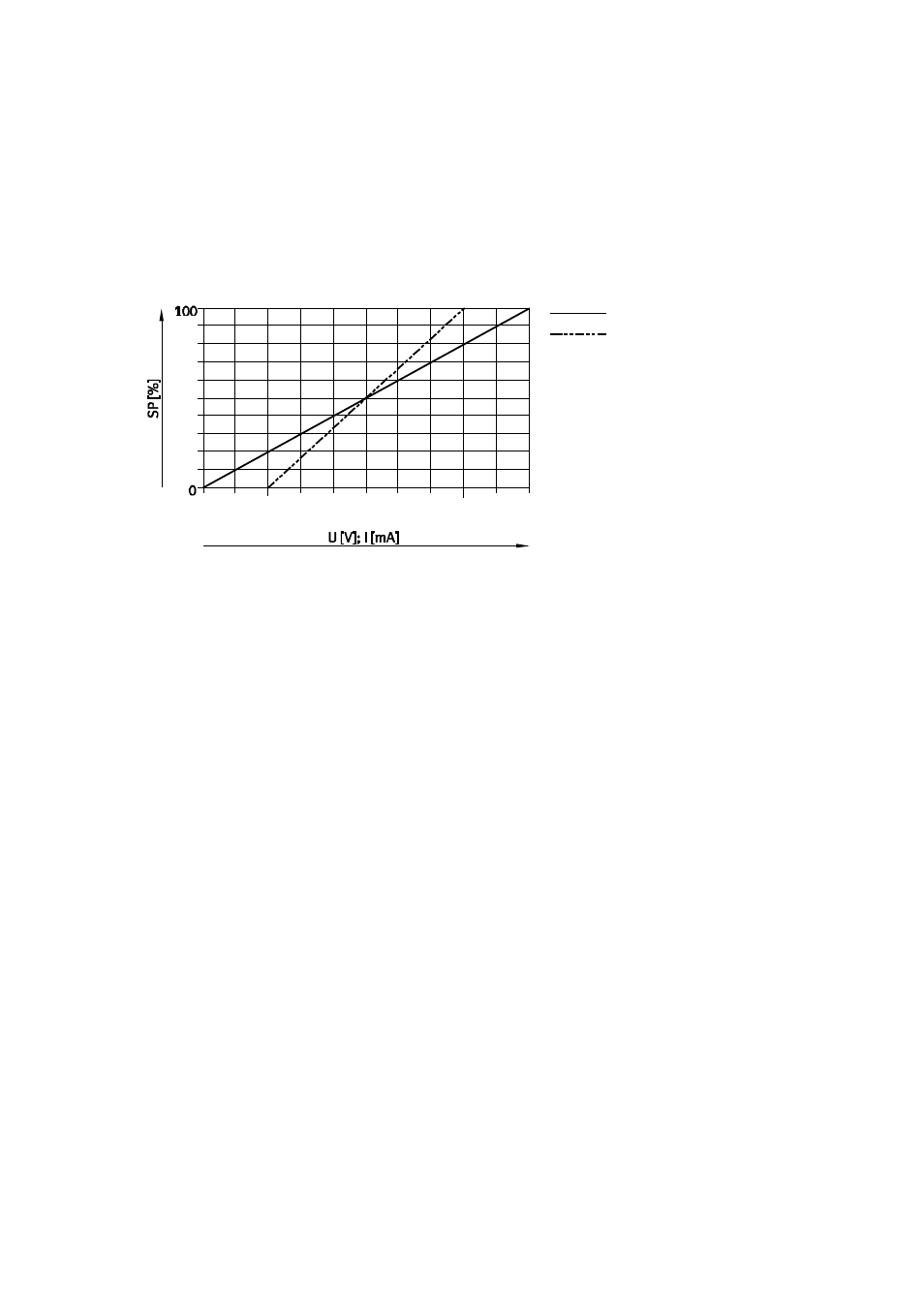

Fig. 23
Parametrarnas påverkan SPMIN, SPMAX på börvärdessignalens signalområde – exempel
Vid förinställd signalriktning (DIRECT = increase) tilldelas signalområdets undre gränsvärde till den
understa börpositionen och övre gränsvärdet till den översta börpositionen.
