CMSX-P-S-A1-C-U-F1-D-...
Festo – CMSX-P-S-A1-C-U-F1-D-... – 1305NH Svenska
69
Matningsspänning och jordning
En korrekt jordning av enheten är viktig för en störningsfri drift. Lägesställaren CMSX har en
funktionsjordsanslutning på vänster sida (
Fig. 9, 2 ).
Information
Installationsfel kan skada elektronik och snabbkopplingsventiler eller orsaka fel.
•
Låt ledningen på stift 9 vara oförändrad (
Fig. 9). Den här ledningen är internt för-
bunden med anslutningen funktionsjord (FE) från tillverkningen.
•
Förbind anslutningen funktionsjord på vänster sida med låg impedans (kort ledning
med stor area) med jordpotentialen.
För att jorda måste du skapa en lågimpedant förbindelse mellan enhetens funktionsjordanslutning och
jordpotentialen. En lågimpedant förbindelse uppnår du bäst med en kort, lågohmig ledning och en stor
kontaktyta.
•
Anslut en lämplig jordningsledare på motsvarande sätt till anslutningen funktionsjord på sidan av
CMSX-huset.

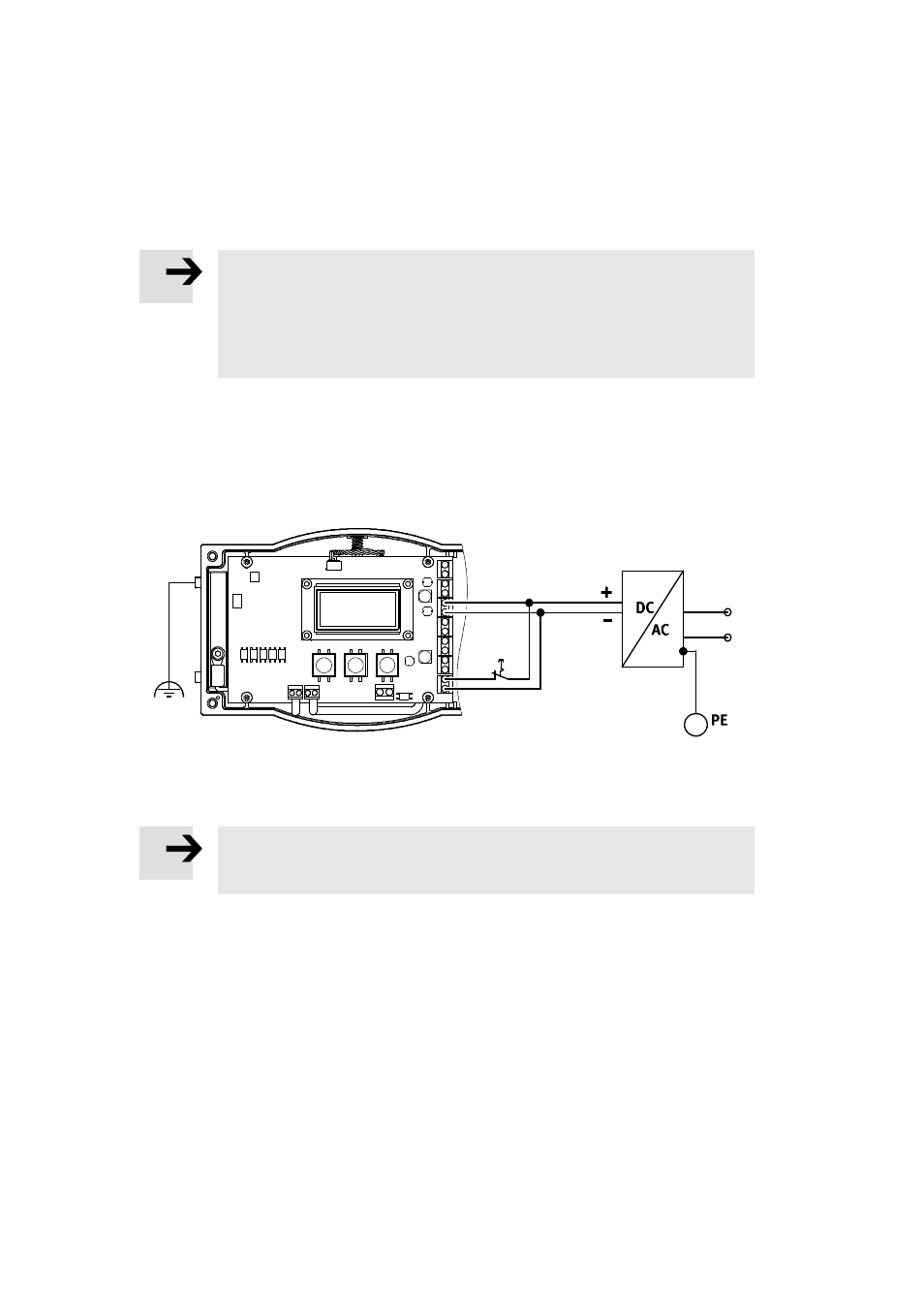

Fig. 10
Matningsspänning och jordning – exempel
Information
Vid anslutning enligt Fig. 10 upphävs strömkretsarnas isolering hos matningsspän-
ningen och lastförsörjningen för utgångarna.
Börvärde-ingångar
stift 1 ... 4 (Den reglerade storlekens börvärde)
Börvärdet kan föreskrivas som extern spännings- eller strömsignal. Båda börvärdesingångarna kan
anslutas. Det är dock alltid bara en av de båda börvärde-ingångarna som är aktiv – beroende på
parameterinställning (fabriksinställning
Tab. 15).
