Страница 57: 1produktbeskrivning
CMSX-P-S-A1-C-U-F1-D-...
Festo – CMSX-P-S-A1-C-U-F1-D-... – 1305NH Svenska
57
1
Produktbeskrivning
1.1
Översikt
1
2
3
4
5
6
7
8
9
aJ
aA
aB
6
6
6
6
3
1 Kåpa
2 Ruta för LCD-display
3 Kåpans fästskruvar (4)
4 Blindpluggar
5 Kabelanslutning
6 Fästgänga (4)
7 Axel
8 Mekanisk koppling
9 Bottenplatta
aJ Hus
aA Pneumatiska anslutningar (G1/8)
aB Anslutning Funktionsjord

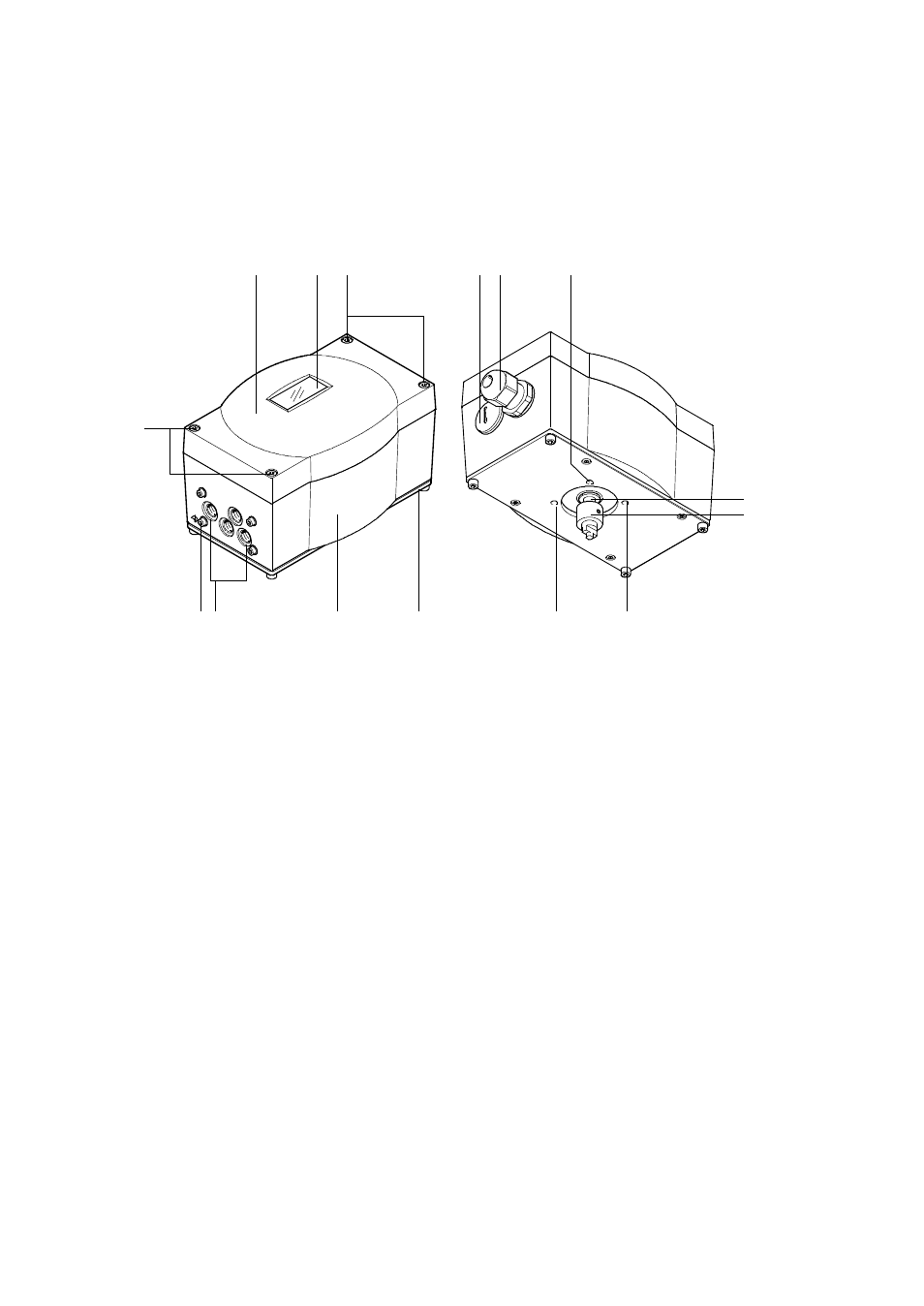

Fig. 1
Komponenter och anslutningar
1.2
Uppbyggnad
Lägesställaren CMSX har ett robust plasthus. Det innehåller alla nödvändiga komponenter för
regleringen av dubbelverkande pneumatiska vriddon. Hit hör:
–
två snabbkopplingsventiler med anslutningsblock och pneumatiska anslutningar (
Fig. 1,
aA ) som
ställsystem för det pneumatiska vriddonet
–
en axel som är monterad utåt (
Fig. 1,
7 ) med potentiometer som återkopplingssystem
–
Enhetselektronik med mikroprocessor samt elektronik för signalbearbetning och reglering
–
Anslutningsklämmor och kabelanslutningar (
Fig. 1,
5 ) för den elektriska anslutningen
–
LCD-display med två rader (
Fig. 1,
2 )
–
3 knappar på kretskortet under kåpan (
Fig. 1,
1 ).
