CMSX-P-S-A1-C-U-F1-D-...
18 Festo – CMSX-P-S-A1-C-U-F1-D-... – 1305NH Русский
Входы заданных значений Контакт 1 ... 4 (заданное значение регулируемой величины)
Заданное значение можно назначить как внешний сигнал по напряжению или по току. Могут
присоединяться оба входа заданных значений. Но во всех случаях только один из двух входов за-
данных значений активен – в зависимости от параметризации (заводская настройка Tab. 15).
Выход фактического значения Контакт 7, 8 (фактическое значение регулируемой величины)
Фактическое значение положения (позиция распределителя VP) представлено для вышестоящих
систем в виде сигнала по току (на него можно повлиять через параметр “Open” Tab. 15).
Дискретные выходы; ALARM, D-OUT1, D-OUT2 Контакт 10, 11, 12 и контакт 14
Выход ALARM обеспечивает высокий уровень (High), если превышается определенное при иници-
ализации максимальное время позиционирования.
Выходы D-OUT1 и D-OUT2 можно подключать как PNP- или NPN-выходы. Их рабочие характеристи-
ки (поведение) могут конфигурироваться ( Tab. 15). Чтобы использовать выходы в качестве PNP-

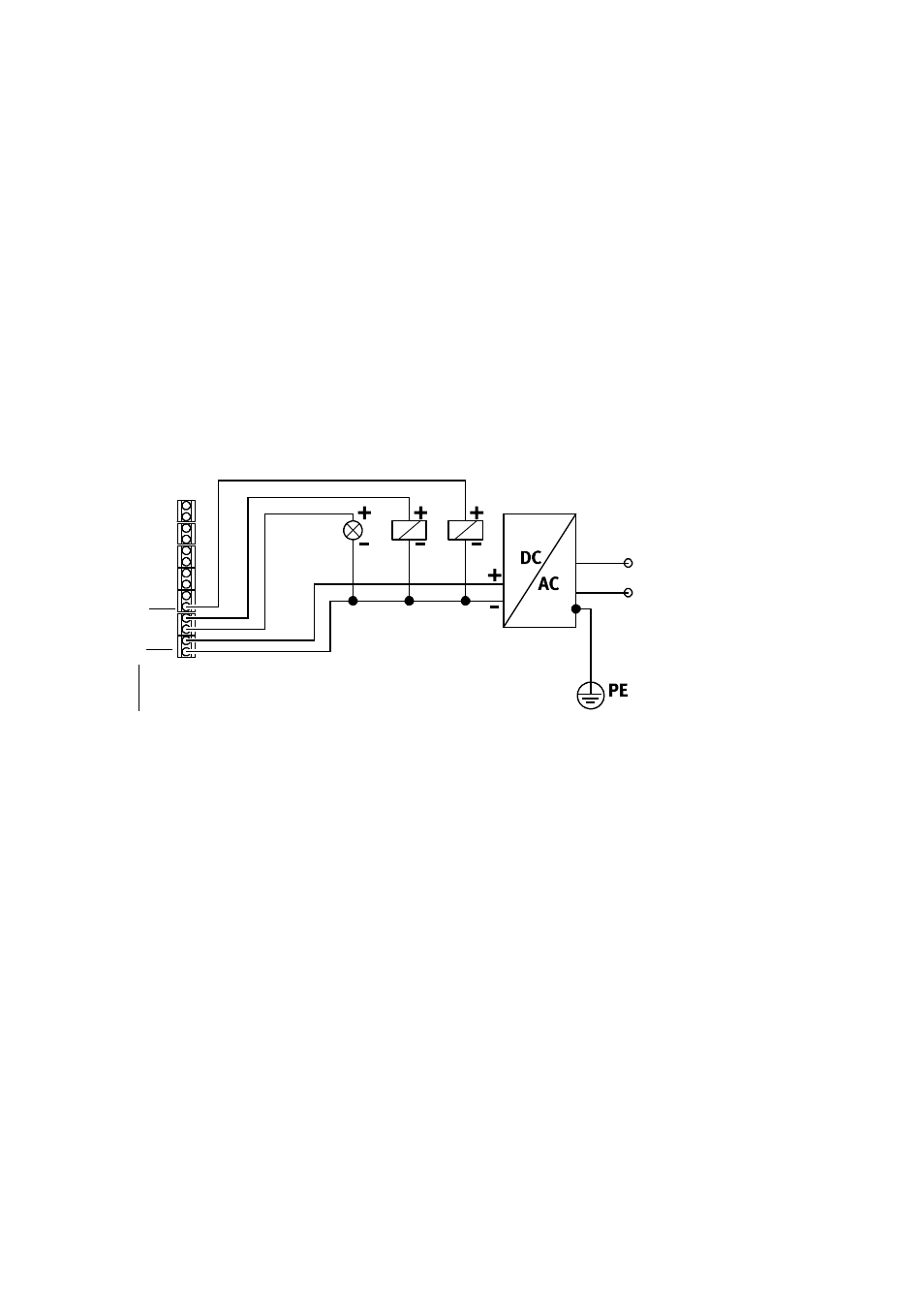

выходов, следует подсоединить нагрузку между выходом и 0 В (контакт 14). На следующем рисунке
в качестве примера показано подсоединение дискретных выходов при использовании как PNP-вы-
ходов.
10
14
1
1 Нумерация контактов клеммных планок
Fig. 11
Подсоединение дискретных выходов как PNP-выходов – пример
Чтобы использовать выходы D-OUT1 и D-Out2 как NPN-выходы, следует подсоединить нагрузку
между выходом и 24 В (контактом 13).
