3.2
Produktvarianter
Produktvarianterna CMSX...-A och CMSX...-C är bestyckade med olika snabbkopplingsventiler. Vid
avbrott i matningsspänningen övergår snabbkopplingsventilerna till normalläge. När
tryckluftsmatningen är inkopplad och matningsspänningen avbryts reagerar CMSX därför på följande
sätt, beroende på den använda produktvarianten:
Hos produktvarianten CMSX...-A
(
Fig. 4,
1 ) avluftas
arbetsanslutningen 4 och
arbetsanslutningen 2 påluftas.
Processventilen öppnas eller
stängs baserat på
slanganslutningen mellan CMSX
och vriddonet (
Fig. 4,
2 ).

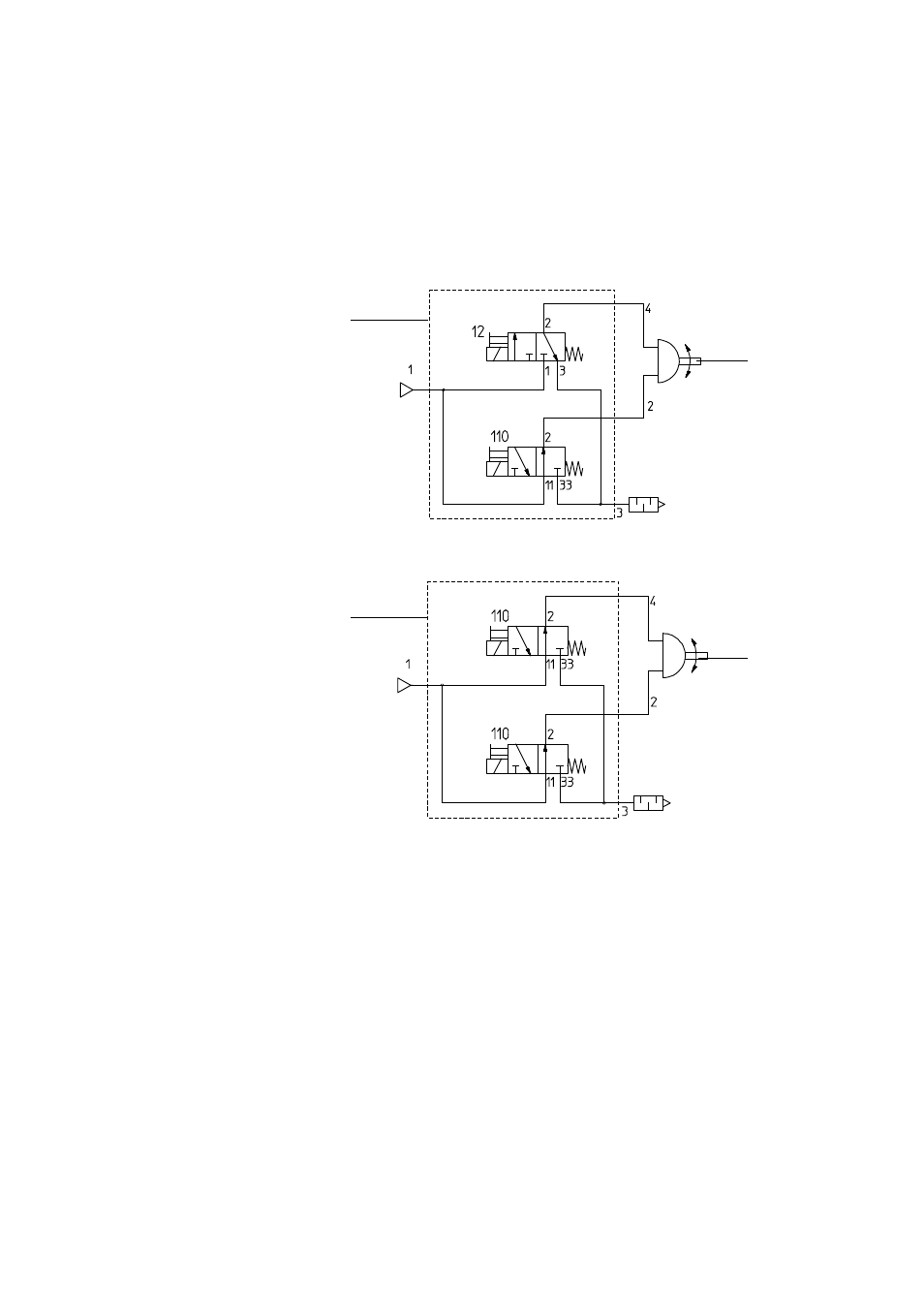

Fig. 4
Normalläge vid CMSX...-A
1
2
Hos produktvarianten CMSX...-C
(
Fig. 5,
1 ) påluftas
arbetsanslutningarna 2 och 4 för
att hålla det aktuella läget för
vriddonet (
Fig. 5,
2 ).
Fig. 5
Normalläge vid CMSX...-C
1
2
Om matningsspänningen åter kopplas på är det senaste driftstillståndet genast aktivt igen. När
styrsystemet är aktiverat gäller det aktuella börvärdet genast igen.
4
Transport och lagring
Se till att produkten lagras under följande förhållanden:
–
kort tid i svala och torra utrymmen som är skyddade från ljus och korrosion.
