Инструкция по эксплуатации Festo Позиционеры CMSX
Страница 12
CMSX-P-S-A1-C-U-F1-D-...
12
Festo – CMSX-P-S-A1-C-U-F1-D-... – 1305NH Русский
Перед монтажом
1. Обеспечьте отсутствие напряжения и дав-
ления.
2. Защитите установку от повторного включе-
ния.
3. Определите направление вращения пово-
ротного привода.
Монтаж
1. Если муфта (
5 ) получена уже предвари-
тельно смонтированной, проверьте, под-
ходит ли ориентация муфты для вашего
случая применения (
Fig. 6). Муфту мож-
но монтировать повернутой на 90°.
2. Закрепите механическую муфту с требуе-
мой ориентацией на вал на нижней сторо-
не позиционера с помощью двух резьбо-
вых штифтов (
6 ; DIN 913 – M3x5) торцо-
вым шестигранным ключом, размер под
ключ (SW) 1,5 мм – момент затяжки
0,5 Н·м ± 10 %.
3. Зафиксируйте монтажный мост (пример
2 ) 4 крепежными винтами ( 4 ) на
позиционере так, чтобы его ребра были
выровнены в направлении трубопровода
– момент затяжки 1,5 Н·м ± 20 %.
4. Выровняйте вал позиционера (
1 ) так,
чтобы зона поворота привода располага-
лась в зоне регистрации (обнаружения)
позиционера. При этом учитывайте
направление вращения поворотного при-
вода и диапазон регистрации встроенного
потенциометра (
Fig. 6).
5. Установите позиционер с монтажным мо-
стом и муфтой на поворотный привод так,
чтобы выступ муфты (
5 ) зафиксировался
в пазе приводного вала (
7 ).
6. Закрепите позиционер с монтажным
мостом на поворотном приводе 4
крепежными винтами (
3 ) – момент
затяжки 3 Н·м ± 20 %.

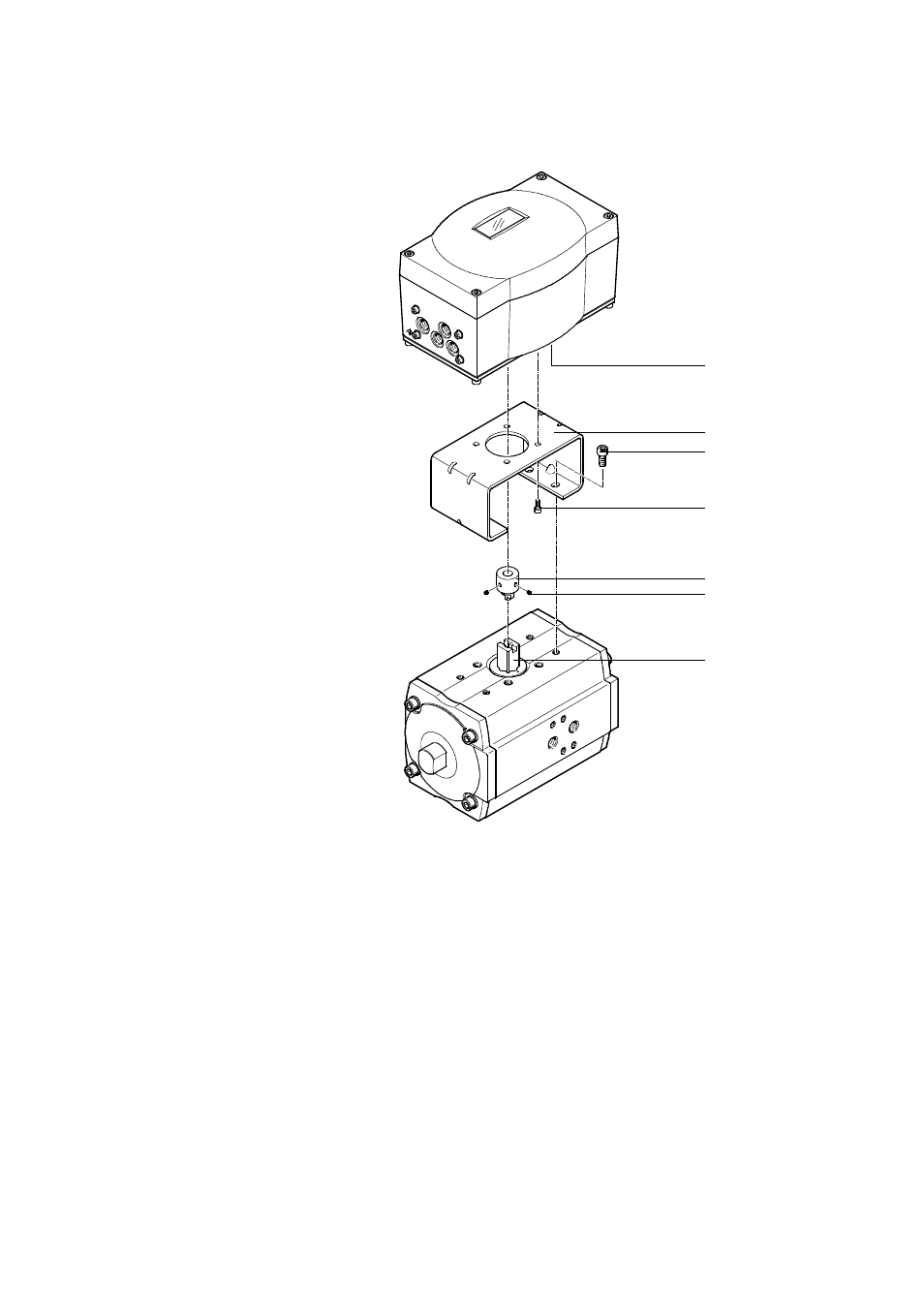

Fig. 7
1
2
3
4
5
6
7
