6.1
Механический монтаж
Примечание
•
Соблюдайте направление вращения поворотного привода.
•
Перед монтажом выровняйте вал позиционера и приводной вал так, чтобы зона
поворота привода располагалась в зоне регистрации (обнаружения) позиционе-
ра.
С помощью вала позиционера встроенным потенциометром регистрируется угловое положение
поворотного привода. Вал позиционера можно вращать произвольно, так как он не имеет механи-
ческого упора. Тем не менее, допустимый диапазон регистрации составляет 100°. Зона регистра-
ции и правильная ориентация вала позиционера указаны на нижней стороне корпуса.
1
2
3
2

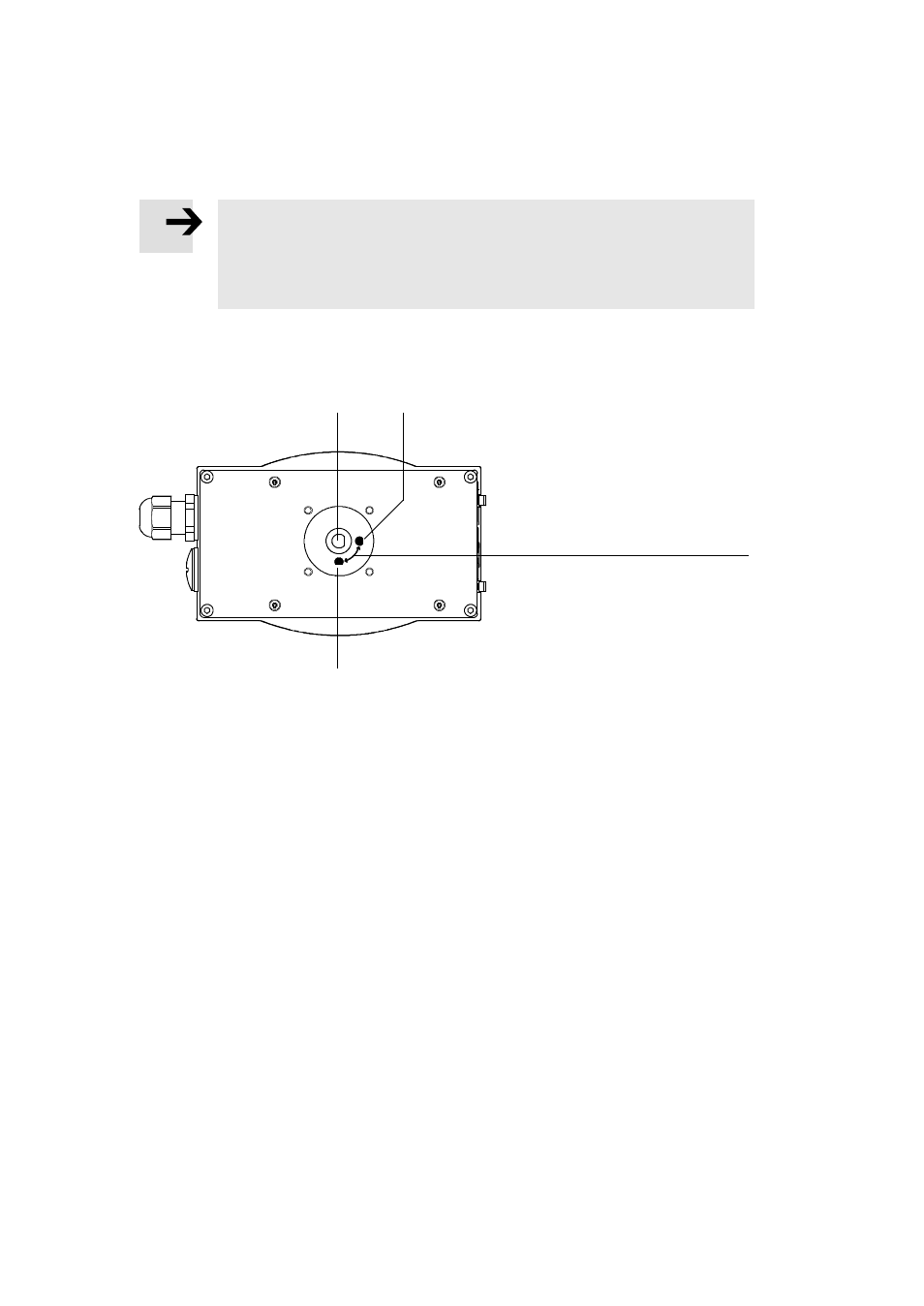

1 Вал с лыской (здесь: без муфты)
2 Лыска изображенного вала
3 Двойная стрелка указывает допустимый
диапазон регистрации
Fig. 6
Обозначение зоны (диапазона) регистрации (на нижней стороне)
При монтаже следует соединить вал позиционера с муфтой и приводной вал так, чтобы зона пово-
рота привода находилась в зоне регистрации.
Прямой монтаж
Для крепления позиционер имеет схему монтажных отверстий согласно Директиве 3845 VDI/VDE.
Монтажное положение – любое. Позиционер монтируется с помощью монтажного моста непосред-
ственно на поворотный привод. Вал позиционера через механическую муфту соединяется с валом
поворотного привода (
Fig. 7).
•
Используйте только специальные монтажные мосты. Выберите соответствующие принадлежно-
сти из нашего каталога (принадлежности
www.festo.com/catalogue).
