Управление
Выбор в меню CURDEF
Add: краткое нажатие
1
повысить опорную точку на 0,1 – с переполнением
1)
Sub: краткое нажатие
2
снизить опорную точку на 0,1 – с переполнением
1)
Set: краткое нажатие
3
подтвердить текущее значение и перейти вперед к следующей
опорной точке
Add: долгое нажатие
4
повышать опорную точку непрерывно на 1 – с переполнением
1)
Sub: долгое нажатие
5
снижать опорную точку непрерывно на 1 – с переполнением
1)
Set: долгое нажатие
6
назад к главному меню
1)
Если достигнуто предельное значение, показатель заданного значения сразу переходит на минимальное или максимальное
заданное значение!
Tab. 20
Управление в меню “График характеристики” (4)
Опорные точки заданных значений расположены другот друга на расстоянии, составляющем 5 %
от установленного диапазона сигнала заданного значения. По опорным точкам строится определя-
емый пользователем график характеристики арматурного клапана в виде линии с 20 отрезками
прямой (
Fig. 25). Определяемый пользователем график арматурного клапана активируется
параметром CHARACTE в меню CONFIG.(
раздел 7.3.4).
1
2
3
4
75 %
SPMAX
SPMIN
1 Заданная позиция SP [%]
2 Опорная точка (здесь: для аналогового за-
данного значения 75 %)
3 Масштабирование зависит от параметров
SPMIN и SPMAX
4 Аналоговый диапазон сигнала заданного
значения

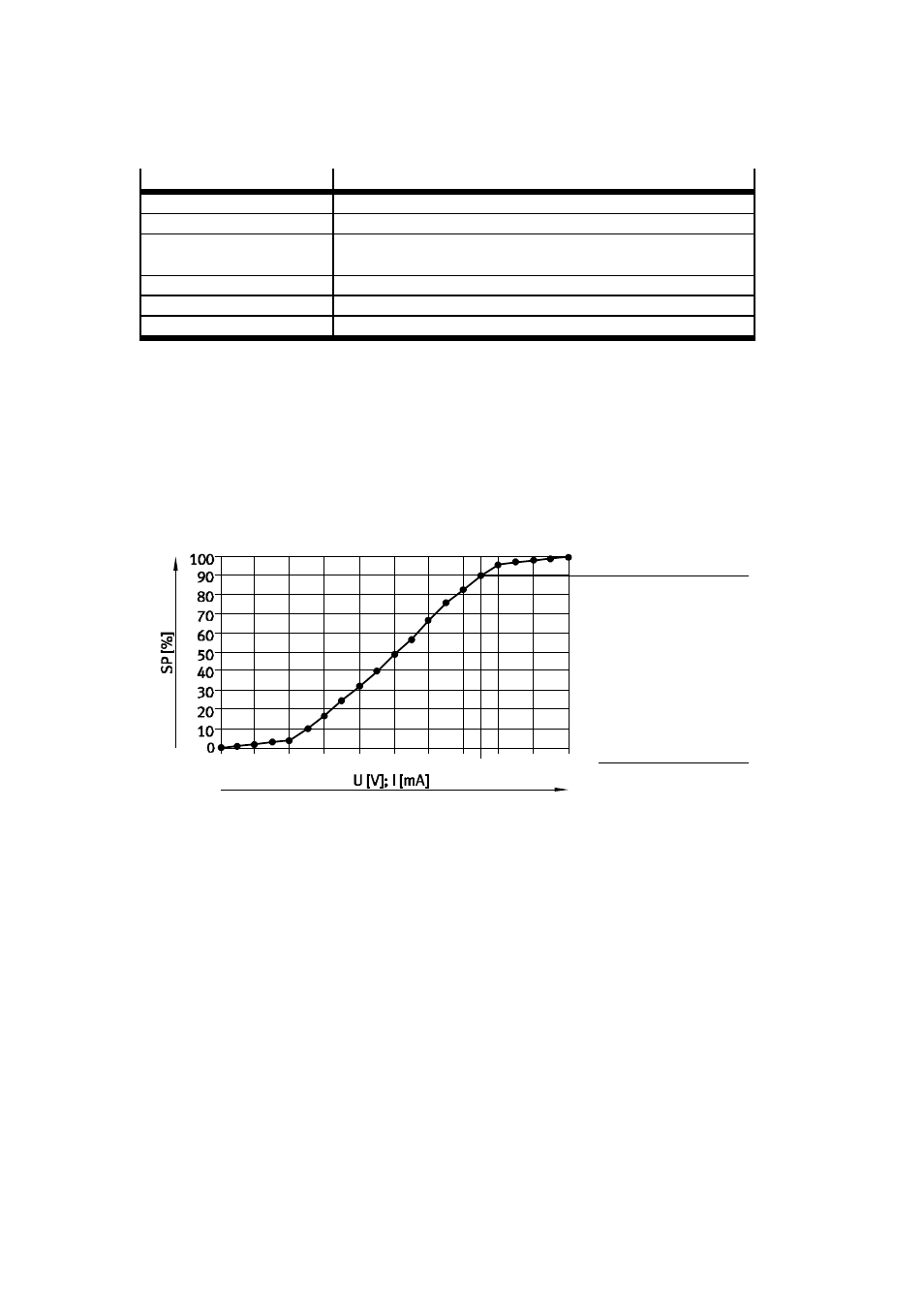

Fig. 25
Определяемый пользователем график характеристики арматурного клапана с 21 опор-
ной точкой – пример
Для опорных точек можно задавать любые значения в порядке возрастания и убывания. Обычно
устанавливаются значения по возрастающей.
