CMSX-P-S-A1-C-U-F1-D-...
6
Festo – CMSX-P-S-A1-C-U-F1-D-... – 1305NH Русский
Помимо кабельного штуцера, корпус имеет заглушку (
Fig. 1,
4 ) – для фиксации дополнительно-
го кабельного штуцера (опция). На противоположной стороне находится разъем функционального
заземления (
Fig. 1,
aB ) и пневматические присоединения ( Fig. 1, aA ) с каналом питания
(сжатого воздуха), рабочими каналами и отверстием для выхлопа.
Под крышкой расположена печатная плата с электроникой устройства. На печатной плате находят-
ся:
–
двустрочный ЖК-дисплей
–
3 кнопки для конфигурирования и ввода в эксплуатацию
–
клеммные планки для электрического подключения.
1
2
3
4
5
6

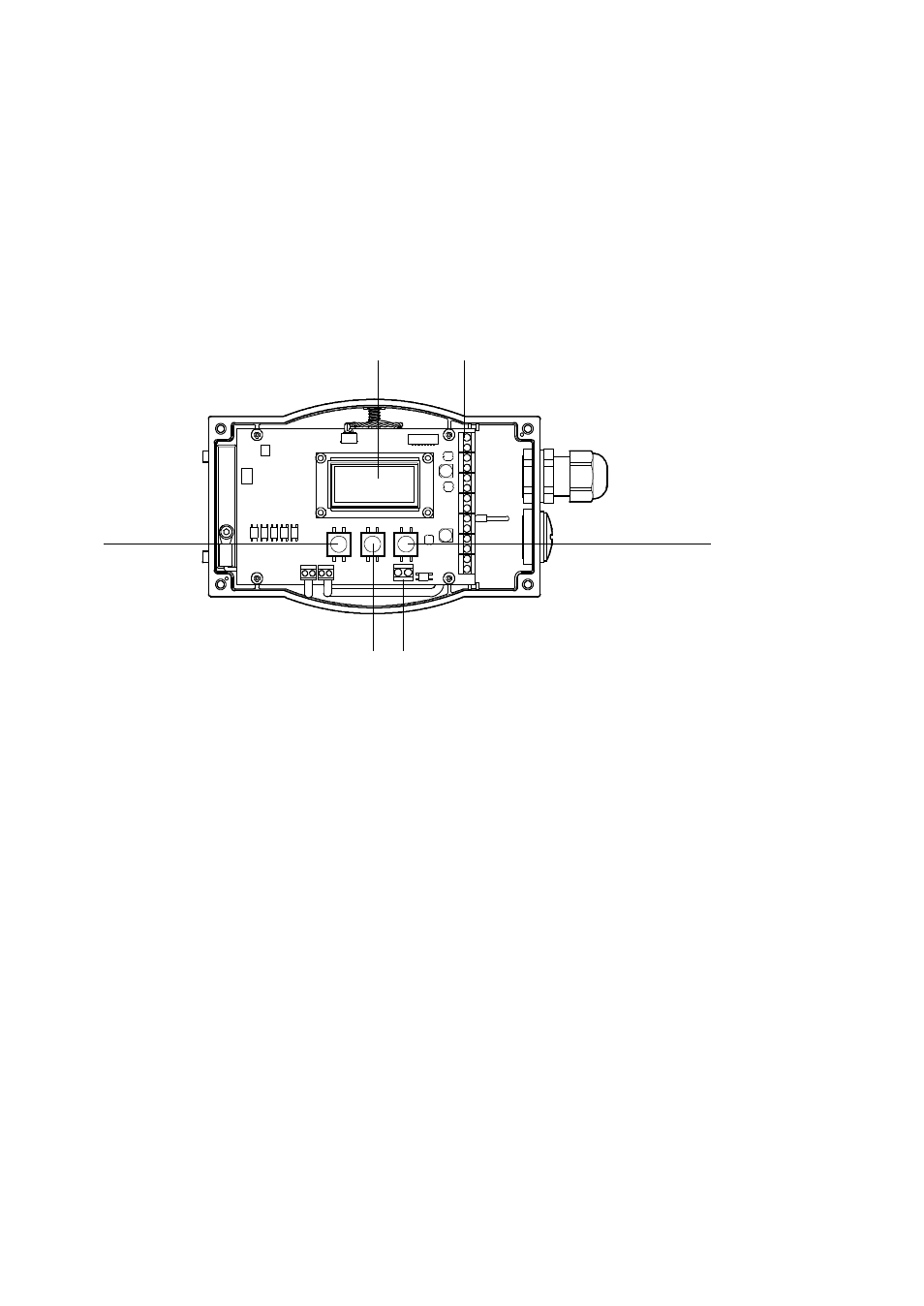

1 ЖК-дисплей
2 Клеммная планка (контакт 1 ... 14)
3 Кнопка “Set”
4 Клеммная планка (контакт 15, 16)
5 Кнопка “Sub”
6 Кнопка “Add”
Fig. 2
Элементы управления и точки подсоединения в устройстве
Через середину базовой плиты наружу выведен вал, который с помощью муфты следует соединить
с валом поворотного привода. Вал имеет механическое соединение со встроенным потенциомет-
ром, который определяет положение (фактическое значение регулируемой величины) вала. Зада-
ющий параметр (заданное значение регулируемой величины) предварительно устанавливается в
аналоговом режиме через один из двух аналоговых входов заданных значений.
С помощью кнопок Add, Sub и Set можно выполнить управляемое через меню конфигурирование
и ввод в эксплуатацию. Во время ввода в эксплуатацию при необходимости с помощью кнопок
могут назначаться заданные значения.
Двустрочный ЖК-дисплей отображает всю текстовую информацию на английском языке в виде
кратких текстовых блоков. Каждая строка может содержать максимум 8 символов.
