8. 4.00" Стальные гофрированные силосы Промышленной серии
PNEG-1420RU Лестницы, Лестничные ограждения и Платформы
99
Расположение Промежуточных Платформ
и изучите его внимательно, чтобы обеспечить правилный переход от лестниц к
промежуточным платформам. Обращайте особое внимание на указанные размеры.

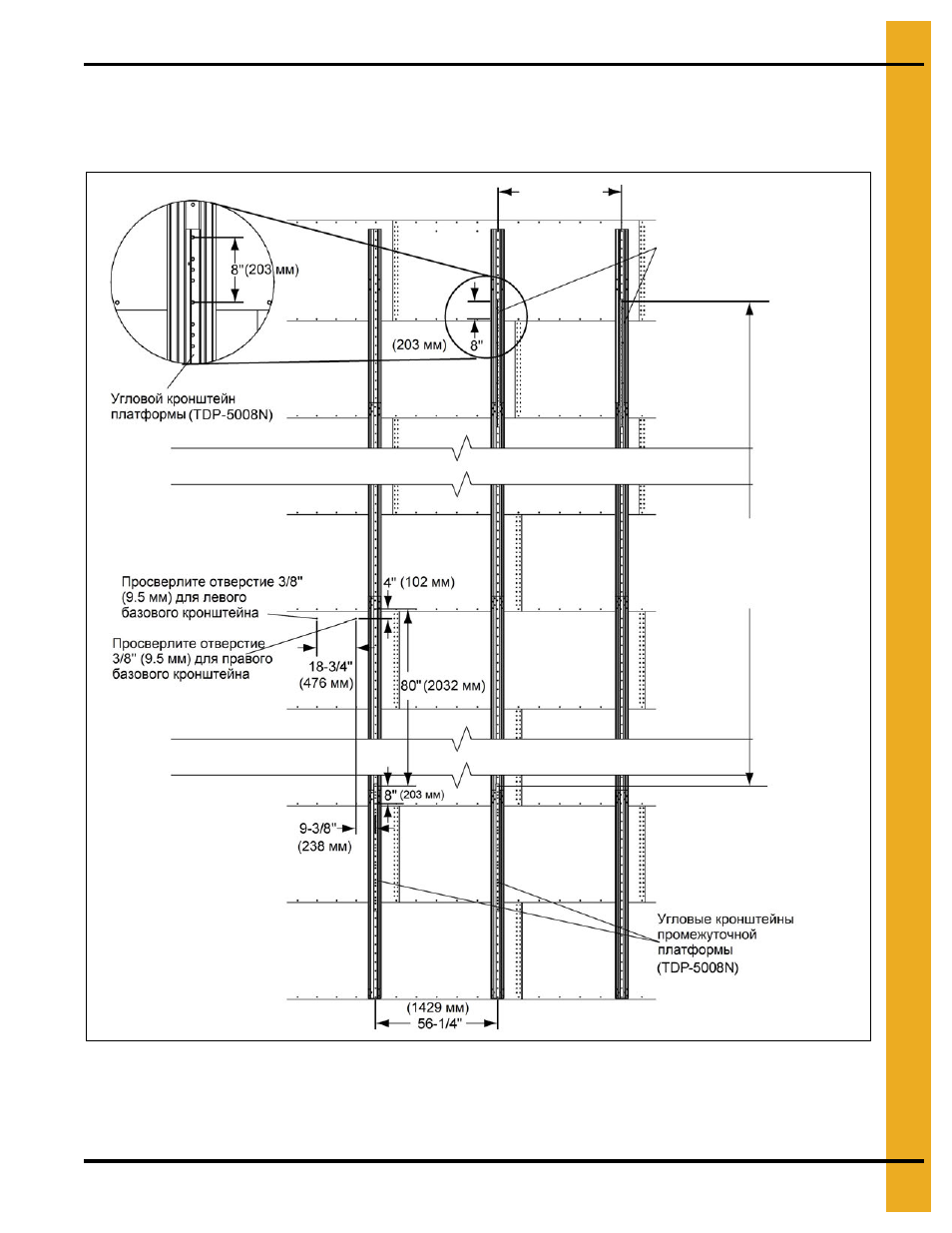

Рисунок 8V
Примечание 1: Смещение 56-1/4" (1429 мм) необходимо при установке каждого
комплекта угловых кронштейнов промежуточной платформы.
Примечание 2: Показан силос с 2 опорами на боковую стенку.
для определения
размещения угловых
кронштейнов
промежуточных платформ.
56-1/4" Смещение
Угловые кронштейны
платформы у карниза
(TDP-5008N) (Показано для
информации. Для сборки
См. Страницу 84
.)
