Нижняя Секция в Виде Колокола: 24'' (610 мм) и 48'' (1219 мм)
Закрепите вертикальные поручни к защитному кольцу последнего собранного ограждения при
помощи болтов и гаек 5/16" x 3/4" (8х19 мм) (головки болтов на внутреннюю сторону). Соберите
специальные полукольца для секции в виде колокола и установите их на другой конец
вертикальных поручней. Трубки поручней необходимо согнуть в плоских участках, чтбы
предусмотреть угол наклона секции. Установите кронштейны защитного кольца на лестницу, как
показано на схеме на
Странице 54
. Как только кронштейны установлены, закрепите собранный
узел защитного кольца на кронштейны и затяните болты.
Примечание: Секция в виде колокола монтируется как завершающая секция конструкции лест.
ограждений и находится на небольшой высоте от фундамента (обычно от 2 до 2.5 м).

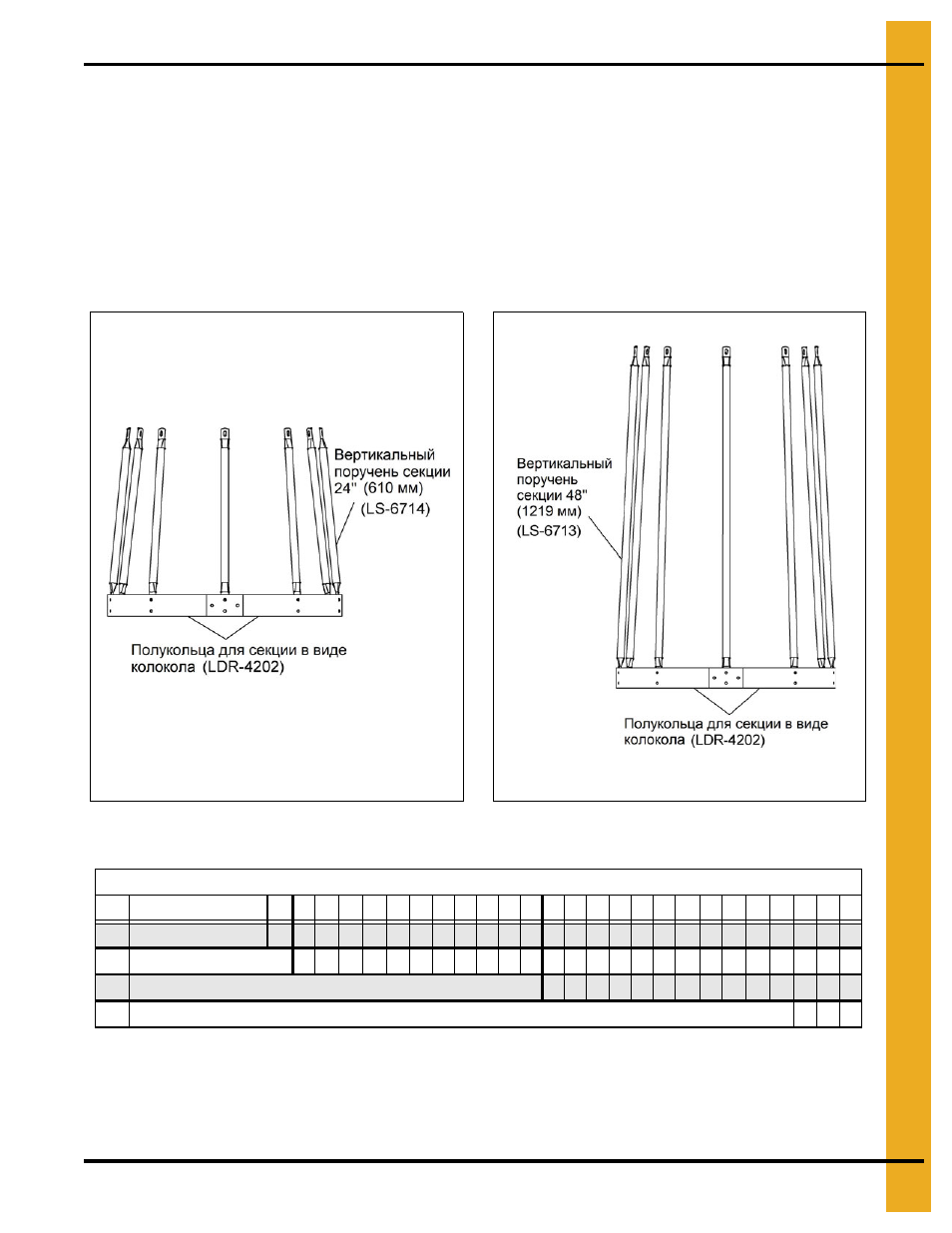

Рисунок 6T Секция в виде колокола 24'' (610 мм)
Рисунок 6U Секция в виде колокола 48'' (1219 мм)
Кол-во Колец Силоса
12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37
A Размер секции-колок. 48 48 48 48 48 48 48 48 48 48 48 48 24 24 48 48 48 48 48 24 24 24 48 48 48 48
B Размер секции-колокола
24 48 24 24 48 24 24 24 48 24 48 48 48 48 48 48 48 24 24 48 48 48 24 48 48
C Размер секции-колокола
48 24 24 24 24 24 24 24 24 48 48 48 48 48
D Размер секции-колокола
24 24 48
24'' = 610 мм
48'' = 1219 мм
