Инструкция по эксплуатации Grain Systems Bin Accessories PNEG-1420
Страница 63
7. 4.00" Стальные гофрированные силосы Фермерской серии
PNEG-1420RU Лестницы, Лестничные ограждения и Платформы
63
Установка Базовых Кронштейнов и Лестницы без Ограждения
или Платформы
Правильная установка лестницы на силосе очень важна. См.
и используйте
указанные размеры. Устанавливайте кронштейны лестницы на одной линии с горизонтальным
швом. Проверьте секцию лестницы 4' (1219 мм) и убедитесь, что рифленая сторона ступенек
повернута вверх. Прикрепите её к базовым кронштейнам, используя отверстие на 1" (25.4 мм)
ниже от верха лестницы. Просверлите в лестнице второе отверстие 3/8" (9.5 мм) для кронштейна
на 2" (50.8 мм) ниже первого отверстия. Опорные кронштейны ставятся через каждые 44" (1118
мм) и крепятся к каждой секции лестницы 4' (1219 мм). Используйте болты 5/16" x 3/4" (8 х 19 мм).

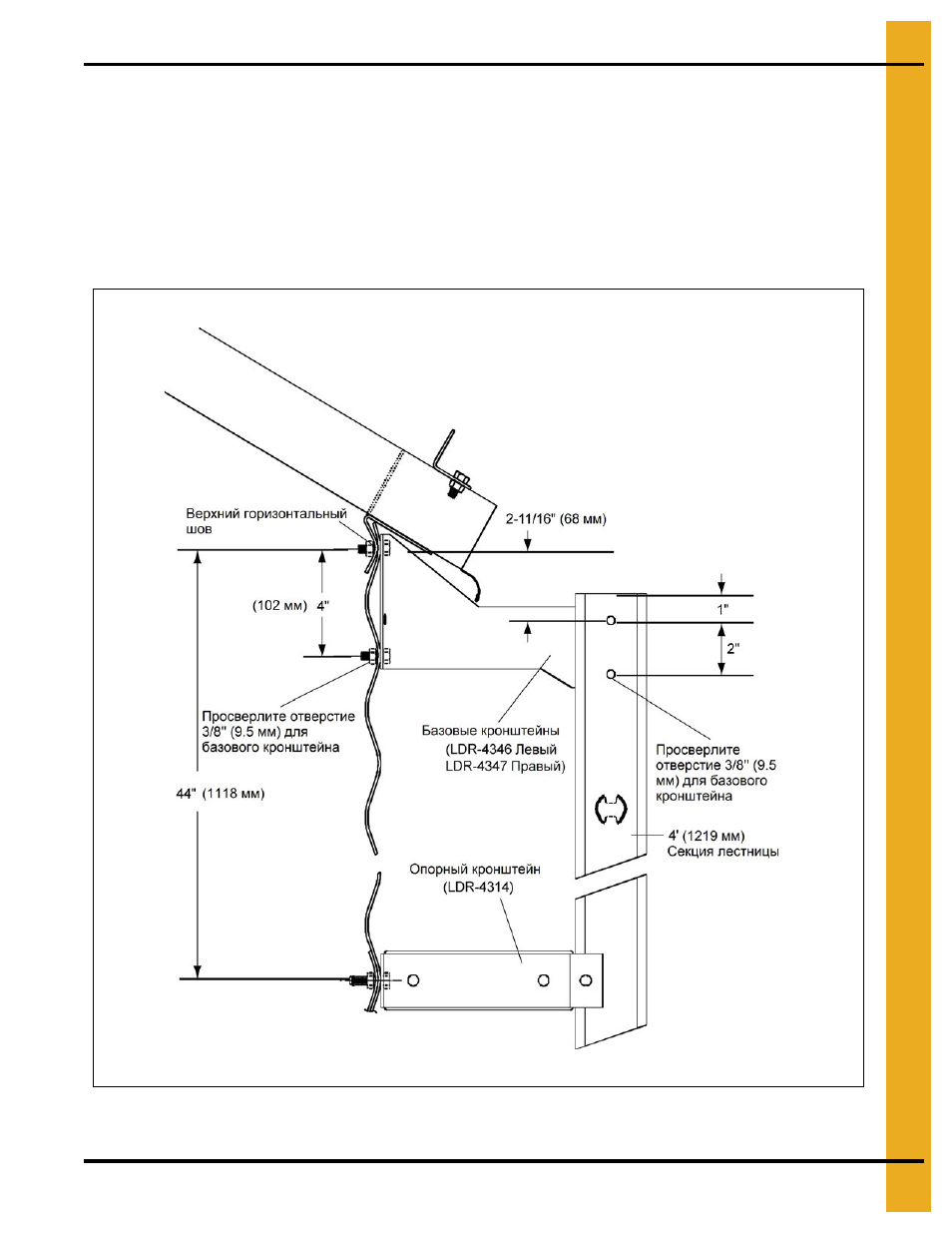

Рисунок 7B
