7. 4.00" Стальные гофрированные силосы Фермерской серии
80
PNEG-1420RU Лестницы, Лестничные ограждения и Платформы
Нижняя Секция в Виде Колокола 24" (610 мм)
Закрепите вертикальные поручни к защитному кольцу последнего собранного ограждения при помощи
болтов и гаек 5/16" x 3/4" (8х19 мм) (головки болтов на внутреннюю сторону). Соберите специальные
полукольца для секции в виде колокола и установите их на другой конец вертикальных поручней.
Трубки поручней необходимо согнуть в плоских участках, чтбы предусмотреть угол наклона секции.
Установите кронштейны защитного кольца на лестницу, как показано на схеме
на Странице 79
. Как
только кронштейны установлены, закрепите собранный узел защитного кольца на кронштейны и
затяните болты.
Примечание: Секция в виде колокола монтируется как завершающая секция конструкции
лестничных ограждений и находится на небольшой высоте от фундамента (обычно от 2 до 2.5 м).

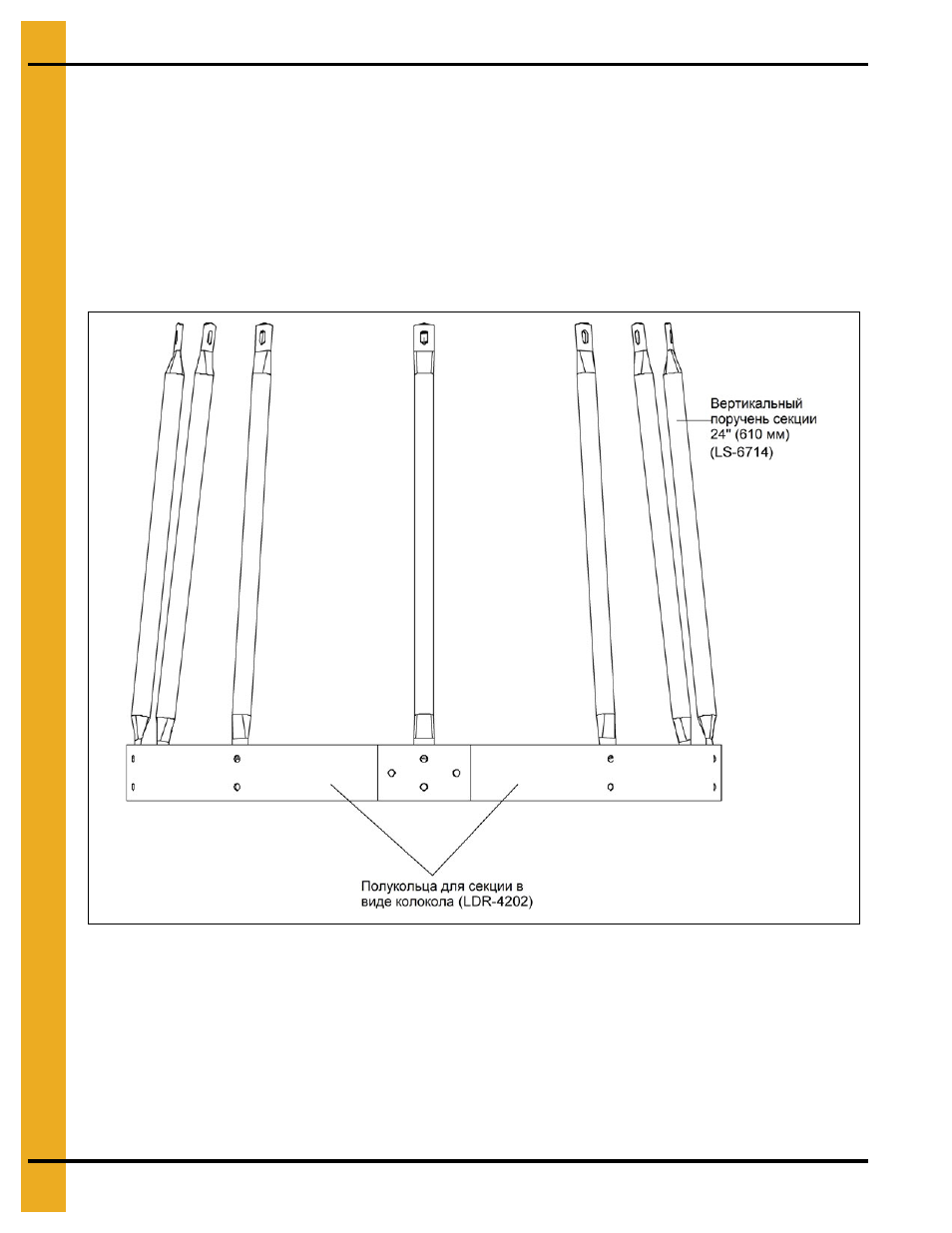

Рисунок 7X Секция в виде колокола 24" (610 мм)
