Нижняя Секция в Виде Колокола: 24'' (610 мм) и 48'' (1219 мм)
Закрепите вертикальные поручни к защитному кольцу последнего собранного ограждения при помощи
болтов и гаек 5/16" x 3/4" (8х19 мм) (головки болтов на внутреннюю сторону). Соберите специальные
полукольца для секции в виде колокола и установите их на другой конец вертикальных поручней. Трубки
поручней необходимо согнуть в плоских участках, чтбы предусмотреть угол наклона секции. Установите
кронштейны защитного кольца на лестницу, как показано на схеме на
Странице 35
. Как только
кронштейны установлены, закрепите собранный узел защитного кольца на кронштейны и затяните
болты.
Примечание: Секция в виде колокола монтируется как завершающая секция конструкции
лестничных ограждений и находится на небольшой высоте от фундамента (обычно от 2 до 2.5 м).

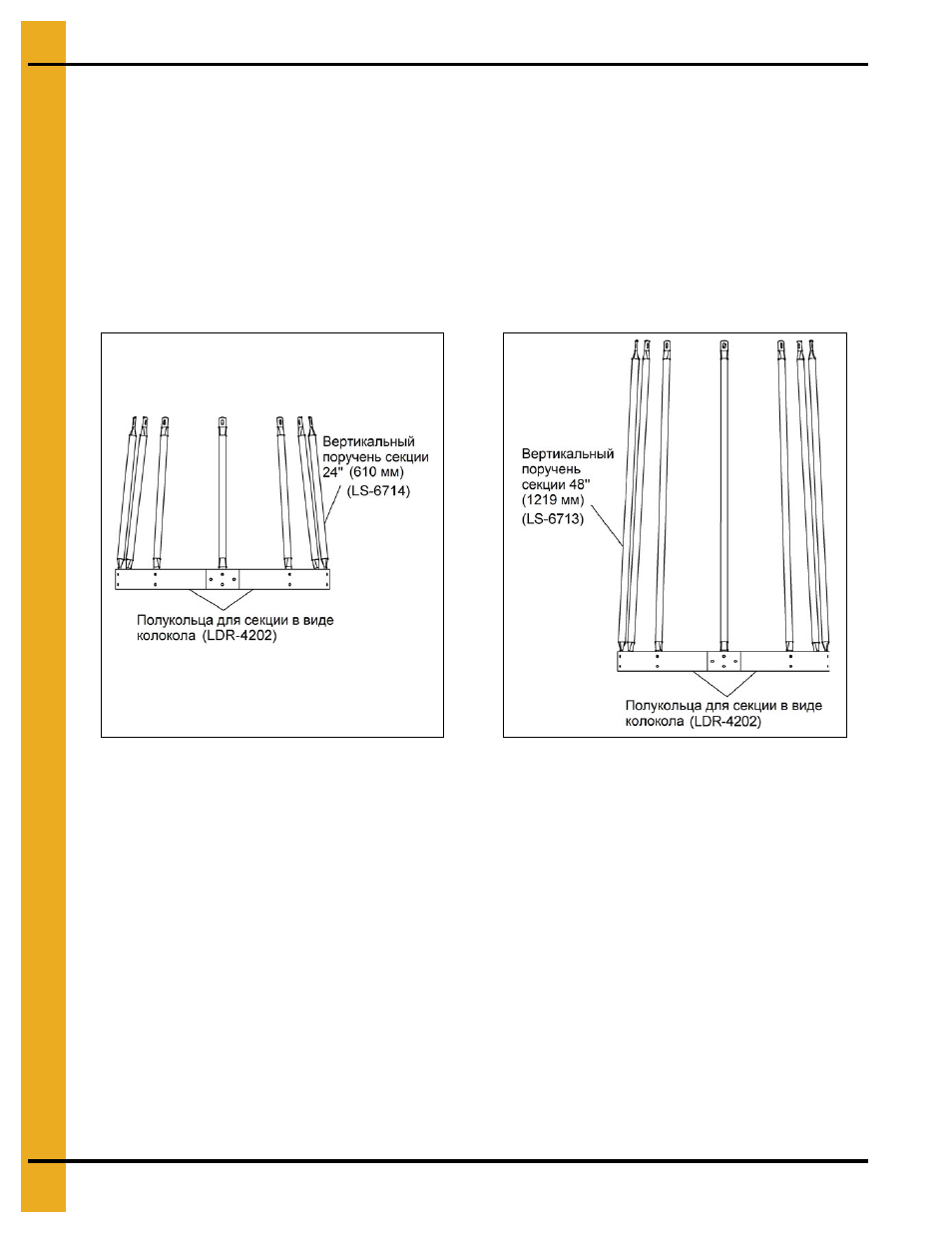

Figure 5T Секция в виде колокола 24'' (610 мм)
Figure 5U Секция в виде колокола 48'' (1219 мм)
