8. 4.00" Стальные гофрированные силосы Промышленной серии
92
PNEG-1420RU Лестницы, Лестничные ограждения и Платформы
Сборка Платформы
Примечание: Сначала установите угловые кронштейны на стенку силоса Затем закрепите
основание платформы на опорную раму. Не затягивайте болты между опорными кронштейнами и
подпорками основания до закрепления основания и торцевых пластин..
Соберите опорную раму платформы при помощи распорных болтов и гаек 5/16" x 3/4" (8х19 мм). При
креплении угловых кронштейнов платформы к рёбрам жёсткости или боковой стенке силоса
установите их согласно инструкциям
на Странице 91
. Совместите отверстия на основании платформы
с отверстиями опорных элементов платформы и скрепите вместе при помощи болтов и гаек.
Установите торцевые пластины платформы одновременно с основанием. Закрепите вертикальный
уголок у входа к основанию платформы, торцевой пластине и поручням. Закрепите угловую опору
поручней к основанию платформы и торцевой пластине (

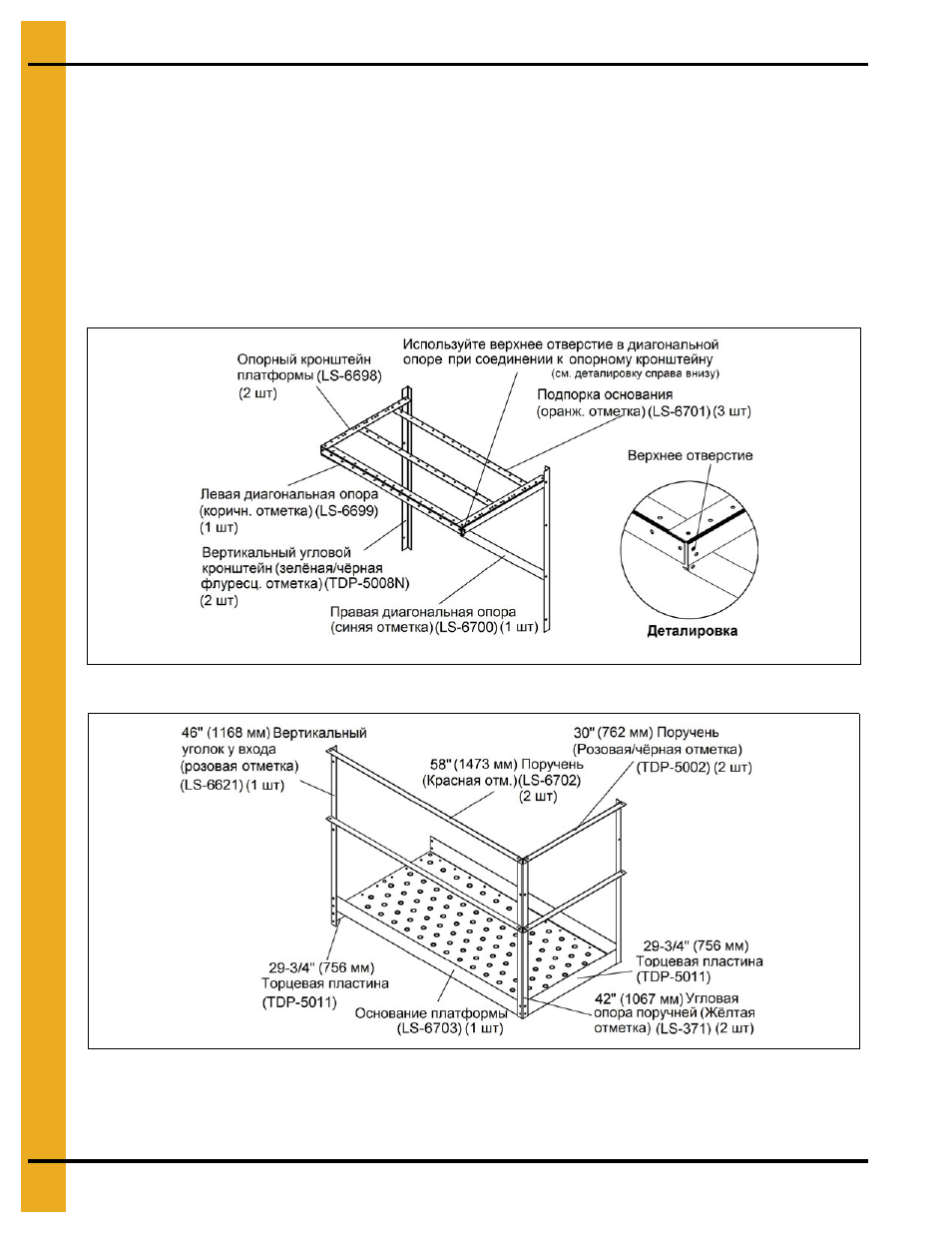

См. Рисунки 8K и 8L
.)
Рисунок 8K
Рисунок 8L
Примечание: Для силосов 18' и менее 3 опор отодвиньте угловые кронштейны
платформы и диагональные опоры от стенки силоса и просверлите отверстия в
вертикальных угловых кронштейнах, чтобы предусмотреть клиренс для ребра
жёсткости.
