6. 2.66"Стальные гофрированные силосы Промышленной серии
56 PNEG-1420RU Лестницы, Лестничные ограждения и Платформы
Расположение Промежуточных Платформ

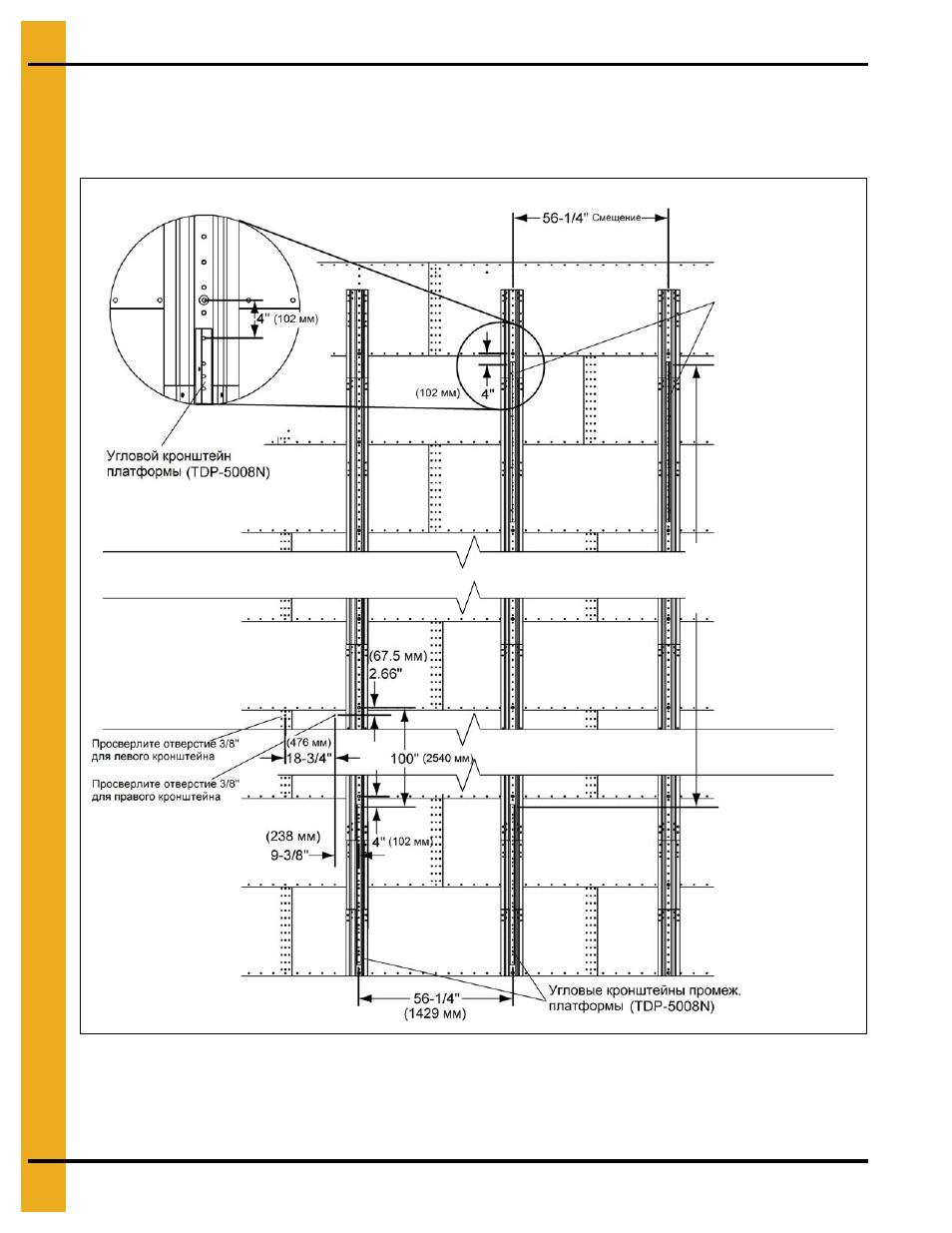

Смотрите Рисунок 6V и изучите его внимательно, чтобы обеспечить правильный переход от
лестниц к промежуточным платформам. Обращайте особое внимание на указанные размеры.
Рисунок 6V
Примечание 1: Смещение 56-1/4" (1429 мм) необходимо при установке каждого комплекта
угловых кронштейнов промежуточной платформы.
Примечание 2: Показан силос с 2 опорами на боковую стенку.
Угловые
кронштейны
верхней
платформы у
карниза
(TDP-5008N)
(Показано для
информации. Для
сборки смотрите
Страницу 42 .)
(
см. примечание)
См. таблицу на
стр. 60 для
определения
размещения
угловых
кронштейнов
промежуточных
платформ.
