Базовые Кронштейны и Лестницы у Промежуточных Платформ
См. Рисунок 6W и Рисунок 6X и используйте указанные размеры. Базовые кронштейны лестницы
должны быть установлены на одной линии с горизонтальным швом. Убедитесь, что рифлёная
сторона ступенек секции лестницы 4' (1219 мм) повёрнута вверх. Прикрепите её к базовым
кронштейнам, используя отверстие на 1" (25.4 мм) ниже от верха лестницы. Просверлите в
лестнице второе отверстие 3/8" (9.5 мм) для базового кронштейна на 2" (50.8 мм) ниже первого
отверстия. Опорные кронштейны ставятся через каждые 32" (813 мм) и крепятся к каждой секции
лестницы 4' (1219 мм).
Примечание: См. раздел со Стр. 13 для информации по сборке опорного кронштейна.

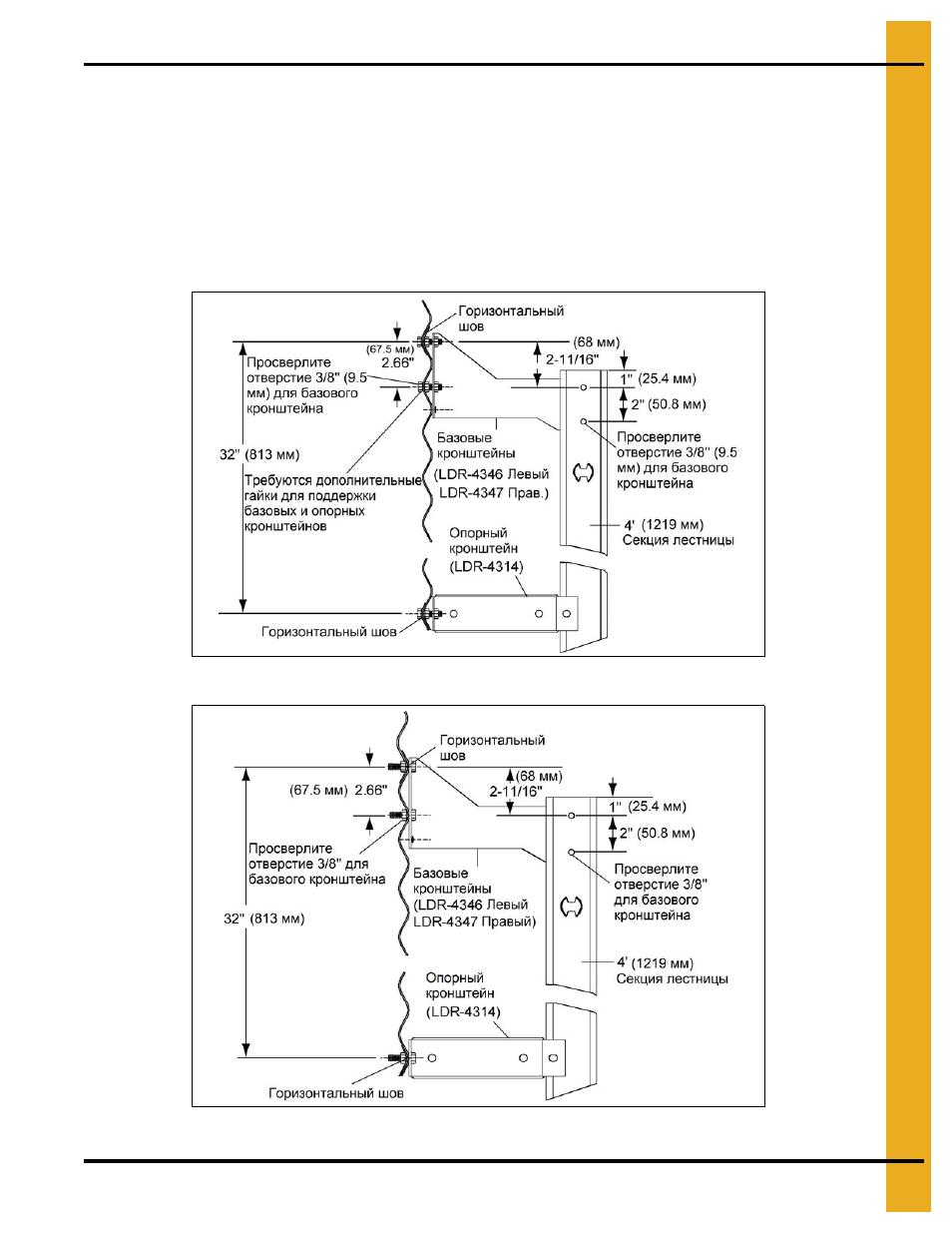

Рисунок 6W Крепление Снаружи
Рисунок 6X Крепление Внутри
