5. 2.66" Стальные гофрированные силосы Фермерской серии
28
PNEG-1420RU Лестницы, Лестничные ограждения и Платформы
Регулируемые Распорки Лестницы
Теперь установите регулируемые распорки лестницы. Распорка состоит из одной трубы большого
диаметра и двух труб поменьше
(
См. Рисунок 5I.)
Вставьте трубы поменьше внутрь большой трубы и
прикрепите одной стороной к верху удлинительного поручня боковой лестницы. Отрегулируйте трубку
на другой стороне так, чтобы её плоский конец доставал до панели крыши. Просверлите четыре (4)
отверстия размером 5/16" (8 мм) в большой и маленьких трубах и скрепите их вместе, используя
болты 1/4" x 1-1/2" (6 х 38 мм). Таким образом распорка не будет раздвигаться
(
См. Рисунок 5J.)
для правильной установки базовых кронштейнов лестницы.

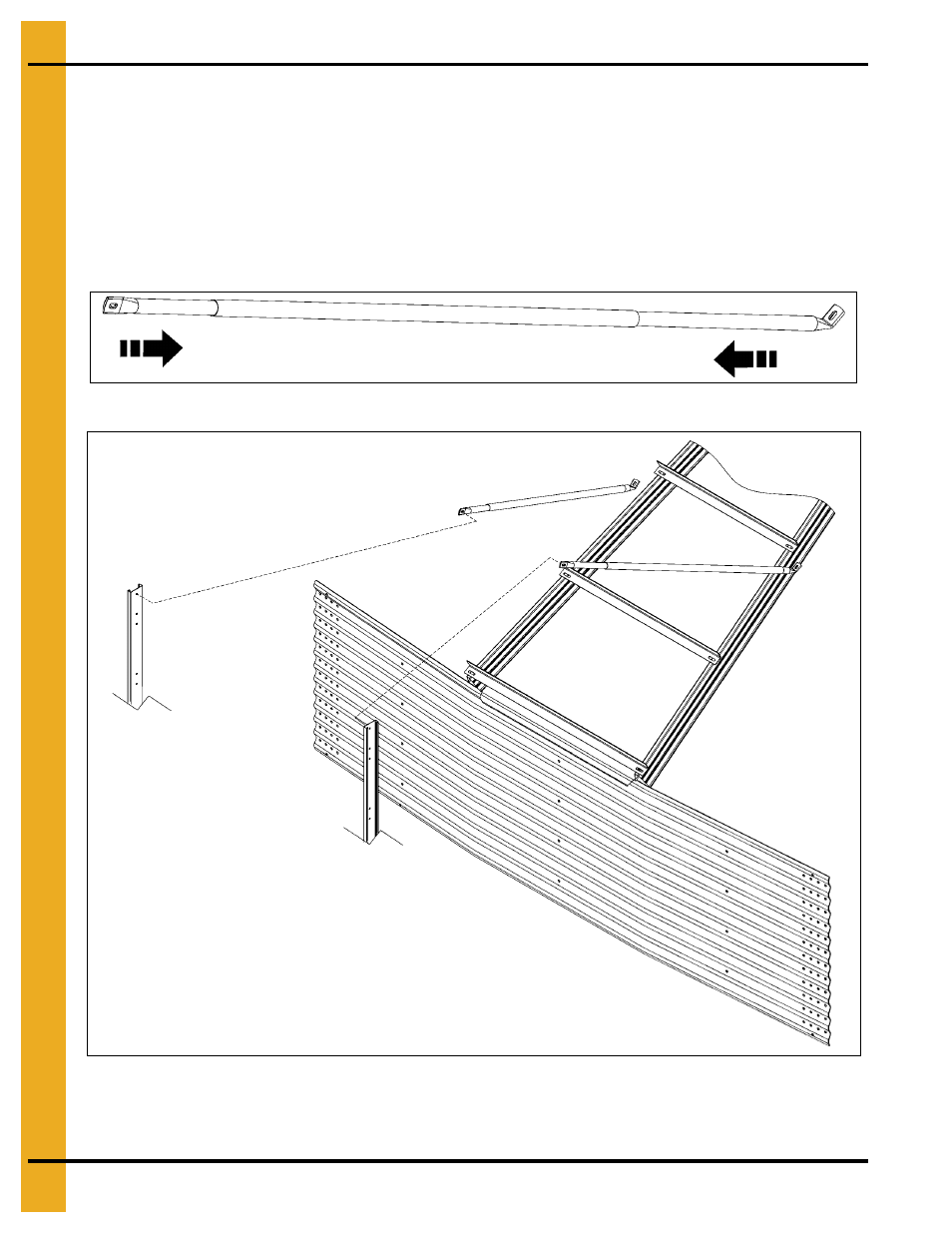

Рисунок 5I
Рисунок 5J
Примечание: Смотрите информацию по сборке узлов на
Странице 13
для дополнительной
информации по установке опорного кронштейна лестницы и кронштейна защитного кольца.
