84 PNEG-1420RU Лестницы, Лестничные ограждения и Платформы
8. 4.00" Стальные гофрированные силосы Промышленной серии
Лестница с Ограждением и Платформой: 10-23 Колец
Все комплекты лестниц от 10 до 23 колец содержат правильное количество компонентов для сборки.
Будьте внимательны при использовании таблиц для определения нужного кличества и размера
деталей в зависимости от количества колец на силос. Несоблюдение этого правила повлечет за
собой неправильную сборку и нехватку частей. Обращайте особое внимание на расположение
лестниц и платформ, так как это влияет на стыковку последующих узлов оборудования.
Начало Установки Лестницы
Установка лестницы очень важна для состыковки остальных компонентов впоследствии при монтаже
ограждений. Места установки лестницы на крыше и смотрового люка определяют место установки
боковой лестницы. Боковая лестница должна находиться по центру лестницы на крыше и
непосредственно под ней. См. схемы ниже на Стр. 84-87 для правильного сверления отверстий 3/8" (9.5
мм). Отверстия должны быть на расстоянии 18-3/4" (476 мм) друг от друга и на 4" (102 мм) ниже верхнего
горизонтального ряда отвертий и ровно в линии с существующими отверстиями в горизонтальном шве.
На схемах также показано, что для платформ используются отверстия рёбер жесткости. На силосах с 2
опорами отверстия рёбер жёсткости используются для обоих угловых кронштейнов платформы, на
силосах с 3 опорами отверстия ребра жёсткости используются для одного углового кронштейна
платформы. Смотрите схемы ниже.

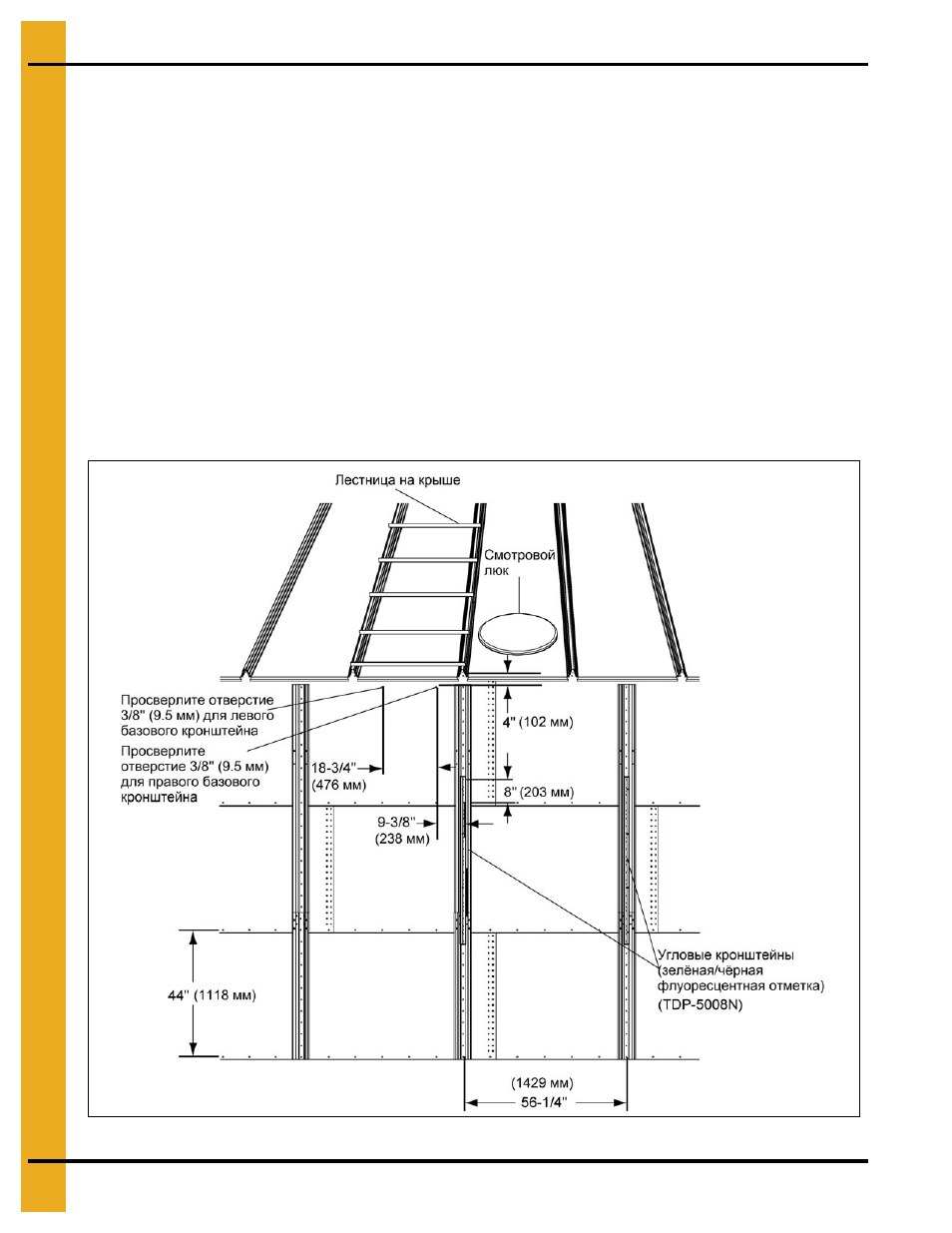

Рисунок 8A 2 Опоры
