7. 4.00" Стальные гофрированные силосы Фермерской серии
PNEG-1420RU Лестницы, Лестничные ограждения и Платформы
73
Сборка Опорных Элементов Платформы
При сборке опорных элементов платформы вы должны установить вертикальные угловые
кронштейны на боковую стенку силоса. Вернитесь на
Стр. 66-68
и проверьте на схеме
необходимые отверстия. Установите угловые кронштейны, используя болты 5/16" x
3/4" (8х19мм), затем затяните. Установите опорные уголки к угловым кронштейнам, следите за
правильностью отверстий. Установите поперечные уголки к угловым кронштейнам, как показано
на
Рисунке 7O
. Использйте болты и гайки 5/16" x 3/4" (8х19 мм) для всех соединений.

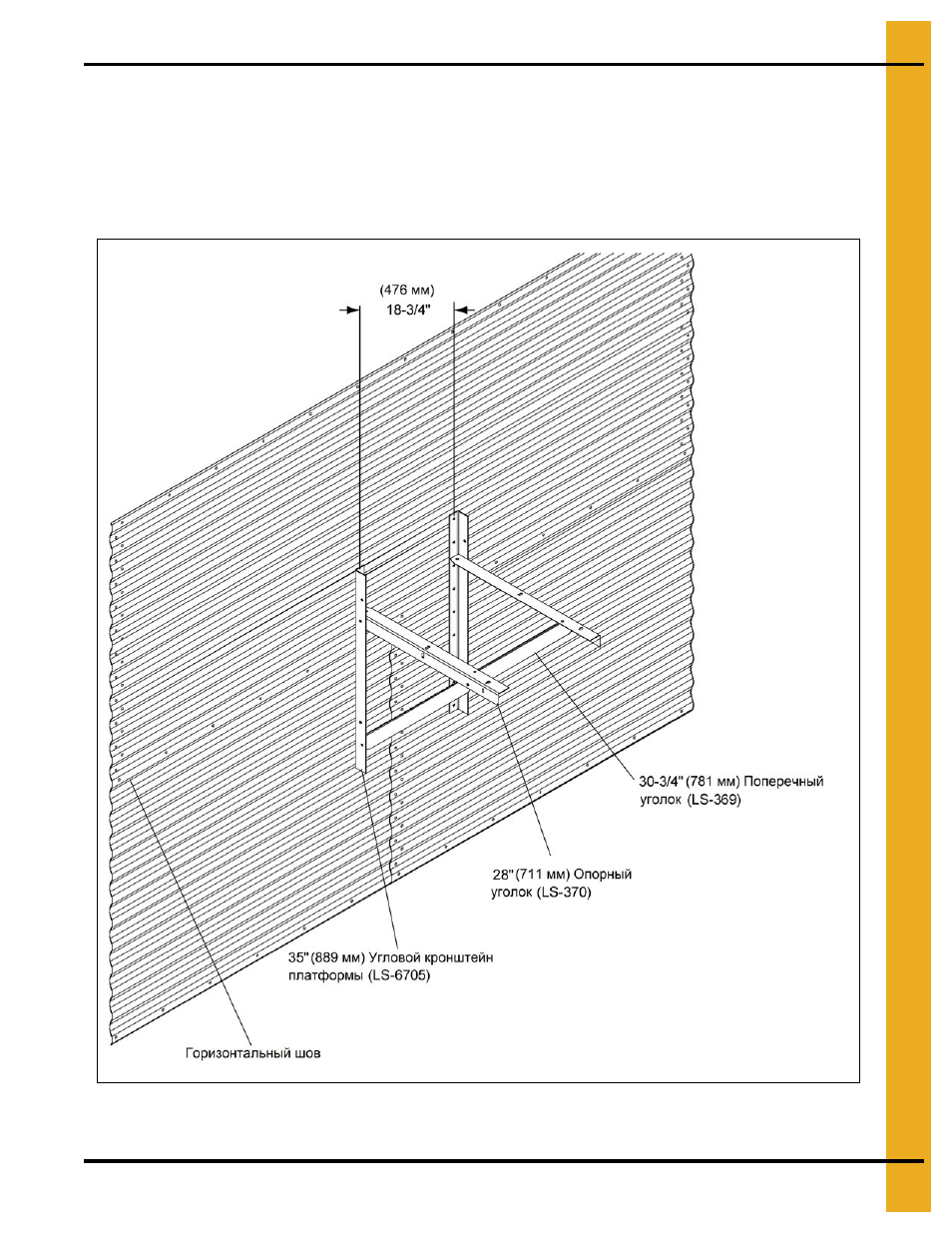

Рисунок 7O
