Инструкция по эксплуатации Grain Systems Bin Accessories PNEG-1420
Страница 25
5. 2.66" Стальные гофрированные силосы Фермерской серии
PNEG-1420RU Лестницы, Лестничные ограждения и Платформы
25
Установка Базовых Кронштейнов и Лестниц с Ограждением
Правильная установка лестницы на силосе очень важна. См.
и используйте указанные
размеры. Устанавливайте кронштейны лестницы на одной линии с горизонтальным швом.
Проверьте верхнюю секцию лестницы и убедитесь, что рифленая сторона ступенек повернута
вверх. Прикрепите её к кронштейнам, используя отверстие на 1" (25.4 мм) ниже от верха
лестницы. Просверлите в лестнице второе отверстие 3/8" (9.5 мм) для кронштейна на 2" (50.8
мм) ниже первого отверстия. Опорные кронштейны ставятся через каждые 32" (813 мм) и
крепятся к каждой секции лестницы 4' (1219 мм). Используйте болты 5/16" x 3/4" (8 х 19 мм).

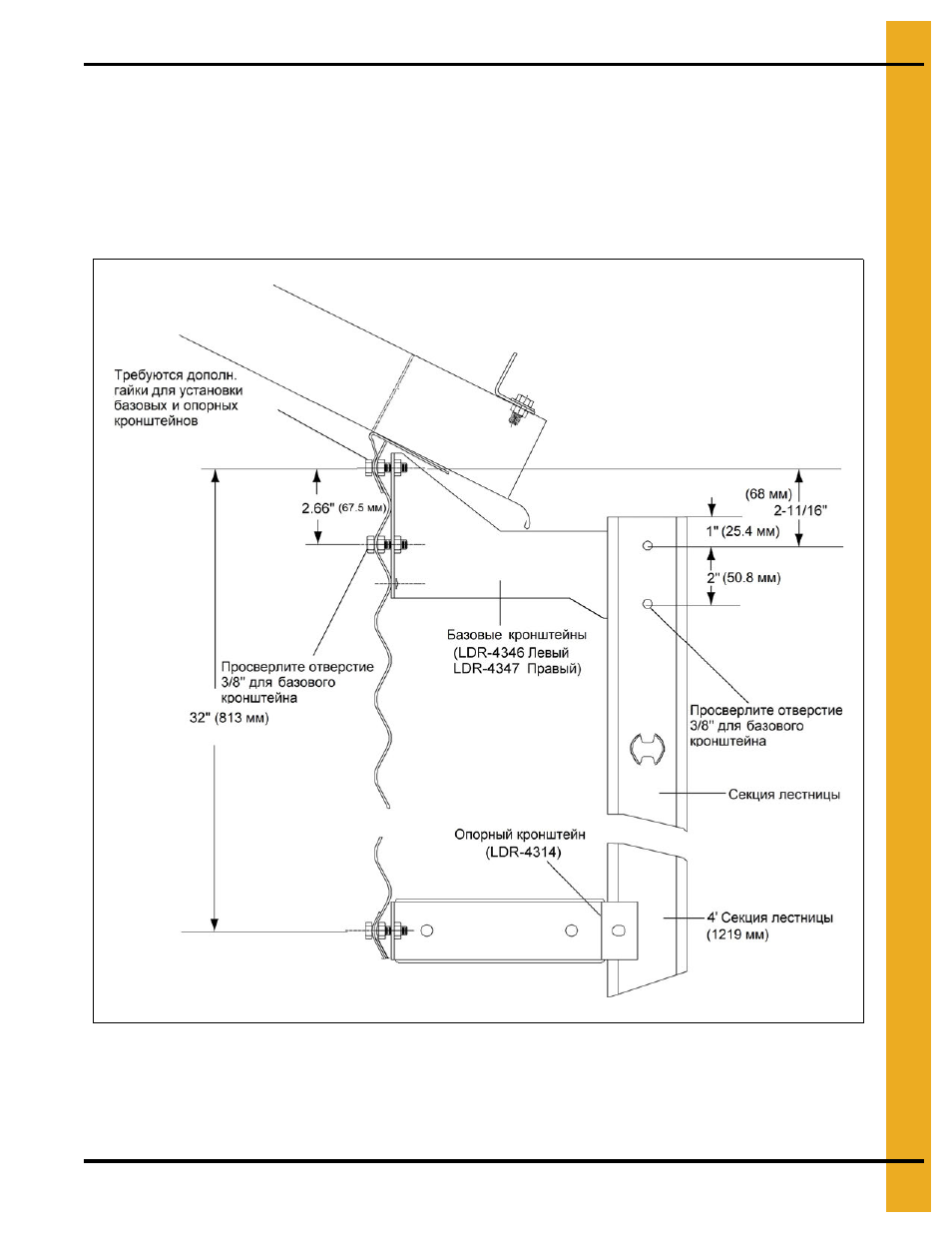

Рисунок 5E
Примечание
: Смотрите информацию по сборке узлов со
Страницы 13
для
дополнительной информации по сборке опорного кронштейна лестницы, а также по
установке удлинительного поручня 8' (не включено в рисунок выше).
