6. 2.66" Стальные гофрированные силосы Промышленной серии
PNEG-1420RU Лестницы, Лестничные ограждения и Платформы
49
Сборка Платформы
Примечание: Сначала установите угловые кронштейны на стенку силоса Затем закрепите
основание платформы на опорную раму. Не затягивайте болты между опорными
кронштейнами и подпорками основания до закрепления основания и торцевых пластин.
Соберите опорную раму платформы при помощи распорных болтов и гаек 5/16" x 3/4" (8х19 мм).
При креплении угловых кронштейнов платформы к боковой стенке силоса установите их
на Стр. 42
и
Стр. 43
. Совместите отверстия на основании платформы с
отверстиями опорных элементов платформы и скрепите вместе при помощи болтов и гаек.
Установите торцевые пластины платформы одновременно с основанием. Закрепите
вертикальный уголок у входа к основанию платформы, торцевой пластине и поручням.
Закрепите угловую опору к основанию платформы и торцевой пластине
(

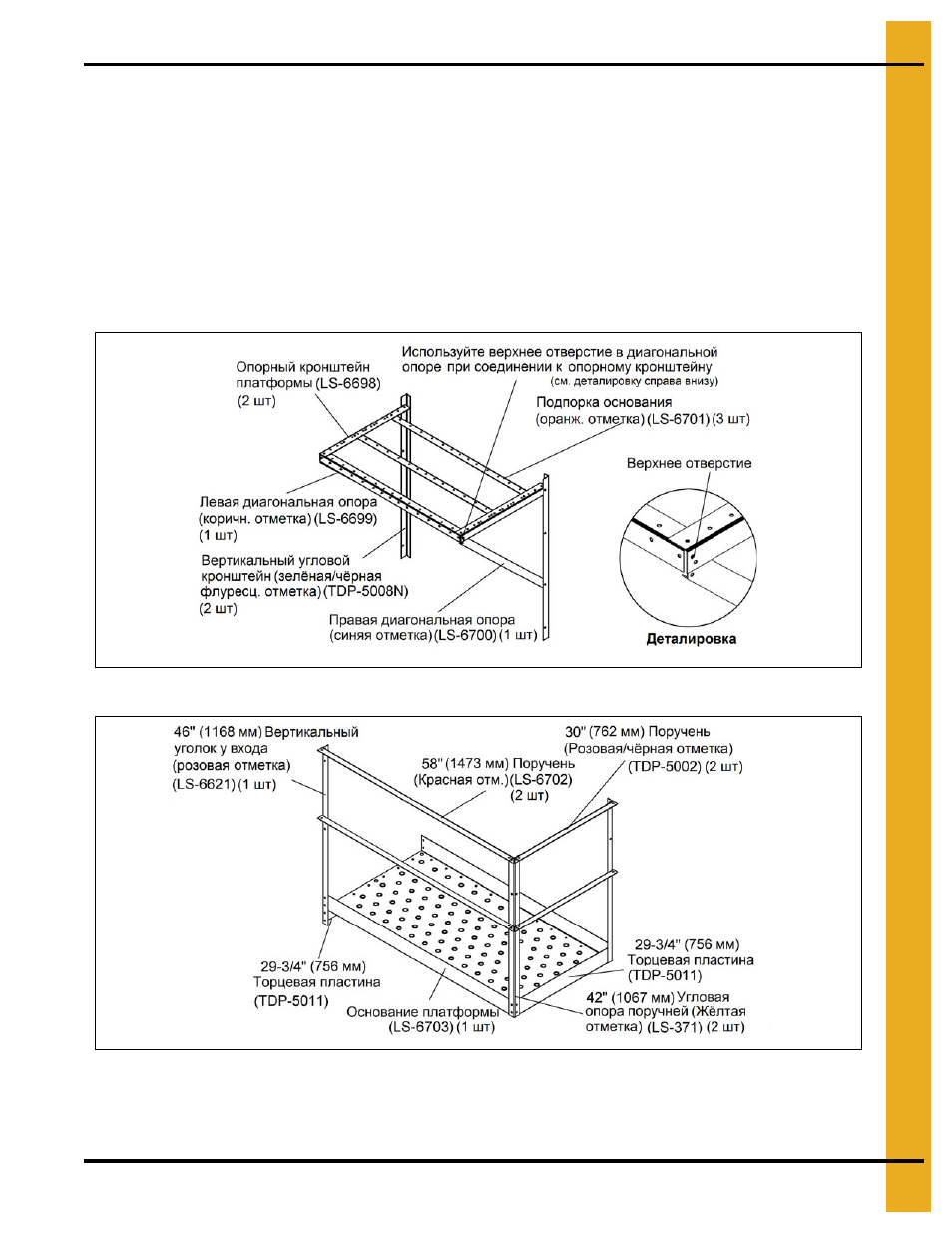

См. Рисунок 6K и 6L.)
Рисунок 6K
Рисунок 6L
Примечание: Для силосов 18' и менее 3 опор отодвиньте угловые кронштейны
платформы и диагональные опоры от стенки силоса и просверлите отверстия
в вертикальных угловых кронштейнах, чтобы предусмотреть клиренс для
ребра жёсткости.
