PNEG-1420RU Лестницы, Лестничные ограждения и Платформы
Вертикальные Поручни
После того, как все три (3) защитных кольца уже собраны, установите вертикальные поручни длиной
48" (1219 мм) от кольца к кольцу, как показано
на Рисунке 7U
. Всего вам потребуется десять (10)
поручней, по пять (5) в каждом пролёте между кольцами. Второй комплект поручней необходимо
согнуть в плоских участках труб, чтобы предусмотреть сужение к нижнему кольцу. Используйте
болты 5/16" x 3/4" (8х19 мм), если не указано иное, так чтобы головка болта всегда находилась с
внутренней стороны элементов лестничного ограждения.

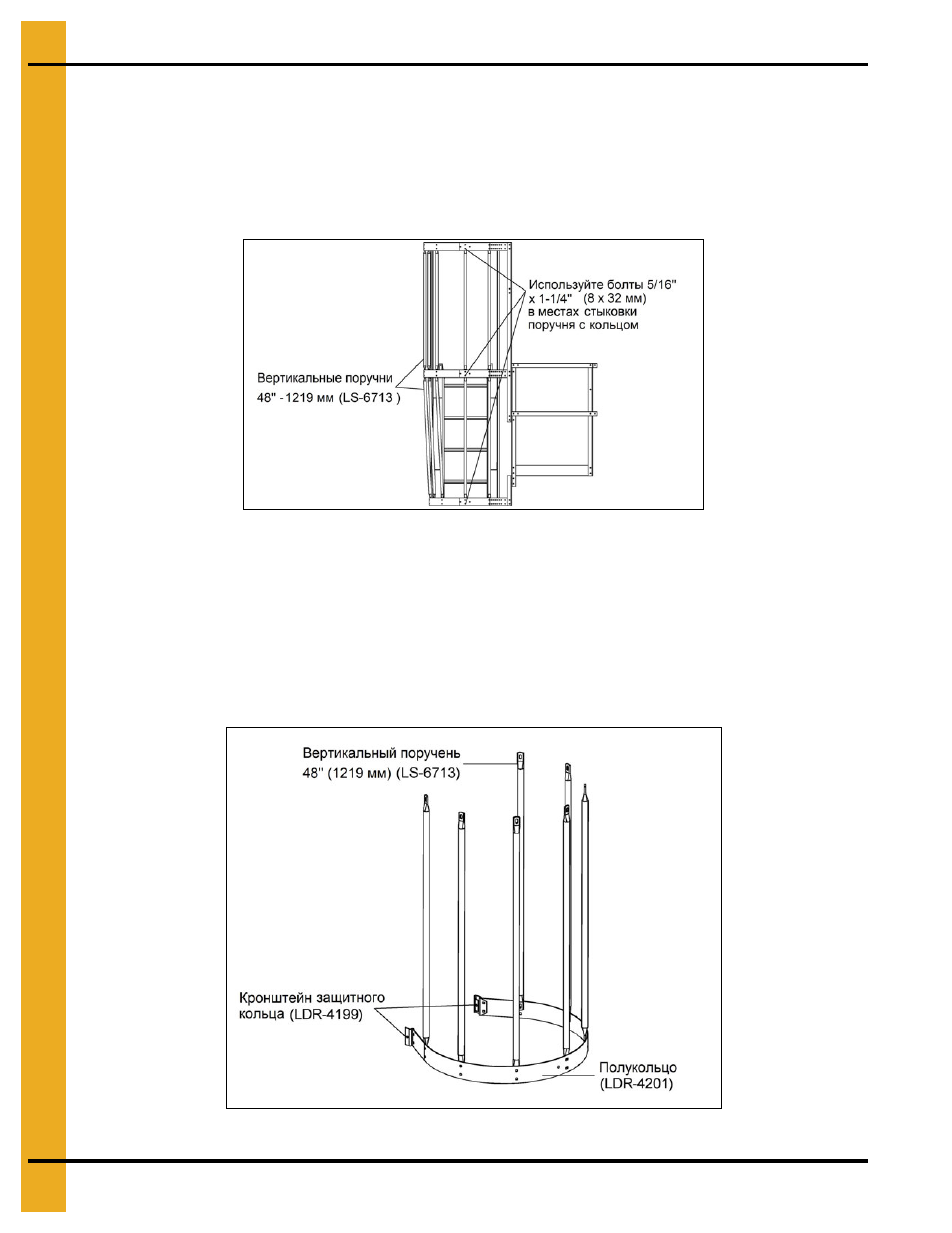

Рисунок 7U
Лестничное Ограждение
Закрепите трубки вертикальных поручней к существующим полукольцам при помощи болтов и гаек
5/16" x 3/4" (8х19 мм) (головки болтов на внутреннюю сторону). Скрепите два полукольца вместе и
привинтите к другому концу вертикальных поручней. Установите кронштейны защитного кольца на
лестницу, как показано
на Рисунке 7V ниже
и
Рисунке 7W на Странице 79.
Как только кронштейны
установлены, установите полукольца и затяните болты. Повторяйте данную процедуру сборки при
установке ограждений.
Рисунок 7V
