62 PNEG-1420RU Лестницы, Лестничные ограждения и Платформы
7. 4.00" Стальные гофрированные силосы Фермерской серии
Инструкции для Наружной Лестницы без Ограждения или
Платформы: 3-5 Колец
Все комплекты лестниц от 3 до 5 колец содержат правильное количество компонентов для сборки.
Читайте и следуйте инструкциям для правильного размещения и установки деталей. Будьте
внимательны при использовании таблиц для определения нужного количества и размера деталей в
зависимости от количества колец на силос. Несоблюдение этого правила повлечет за собой
неправильную сборку и нехватку частей. Обращайте особое внимание на расположение лестниц и
платформ, так как это влияет на стыковку последующих узлов оборудования.
Начало Установки Лестницы
Место установки лестницы на крыше и смотрового люка определяет место установки боковой

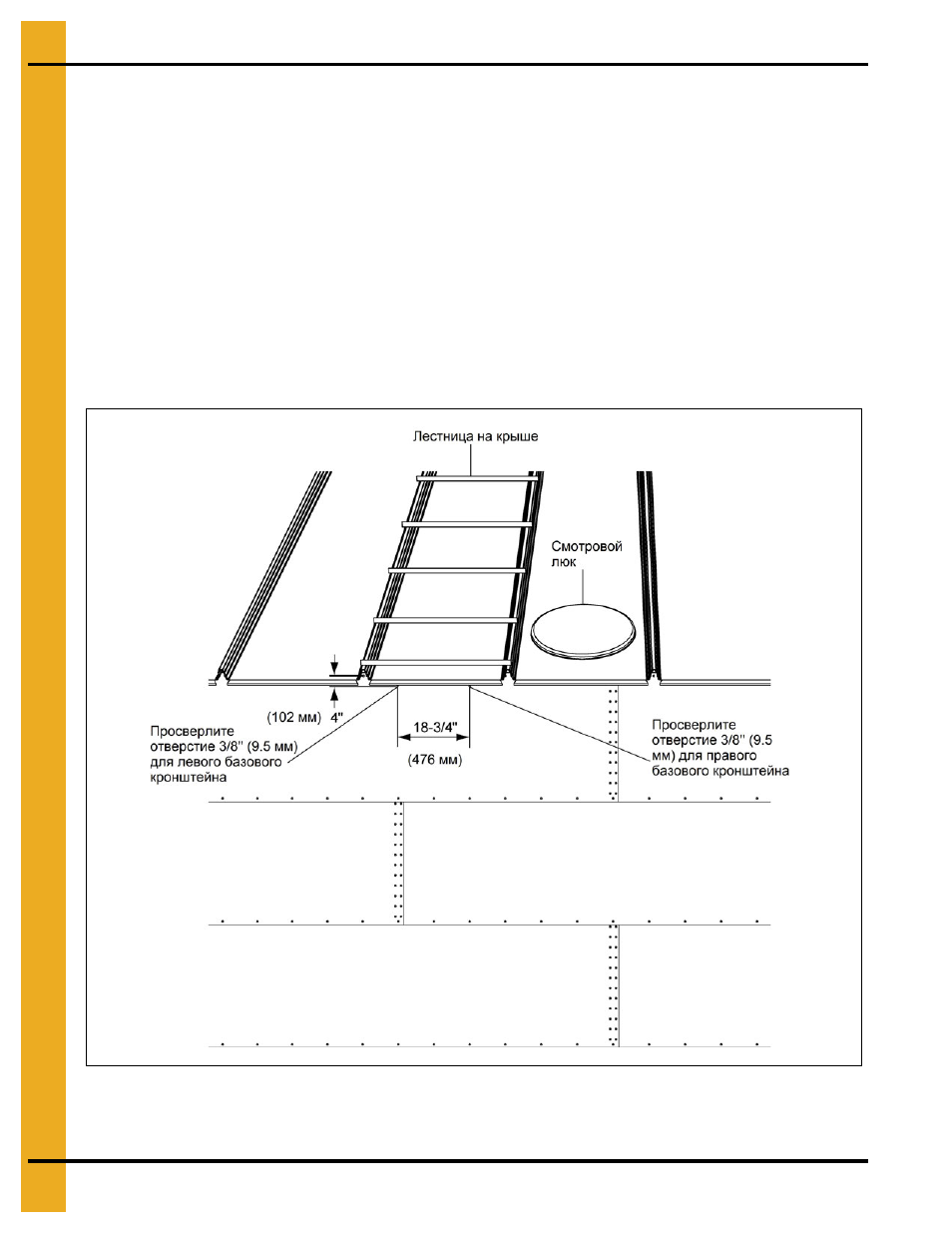

лестницы. Смотрите Рисунок 7A для правильного сверления отверстий 3/8" (9.5 мм). Расстояние между
отверстиями должно быть 18-3/4" (476 мм) и они должны быть на 4" (102 мм) ниже верхнего
горизонтального ряда отверстий и ровно в линии с существующими отверстиями в горизонтальном шве.
Эти размеры очень важны для дальнейшей состыковки всех деталей.
Рисунок 7A
