5. 2.66" Стальные гофрированные силосы Фермерской серии
24 PNEG-1420RU Лестницы, Лестничные ограждения и Платформы
Лестница с Ограждением и Платформой: 5-12 колец
Все комплекты лестниц от 5 до 12 колец содержат правильное количество компонентов для сборки.
Читайте и следуйте инструкциям для правильной установки деталей. Будьте внимательны при
использовании таблиц для определения нужного количества и размера деталей в зависимости от
количества колец на силос. Несоблюдение этого правила повлечет за собой неправильную сборку и
нехватку частей. Обращайте особое внимание на расположение лестниц и платформ, так как это влияет
на стыковку последующих узлов оборудования.
Начало Установки Лестницы
Установка лестницы очень важна для правильной состыковки всех остальных компонентов впоследствии
при монтаже ограждения. Место установки лестницы на крыше и смотрового люка определяет место
установки боковой лестницы. Боковая лестница должна находиться по центру лестницы на крыше и

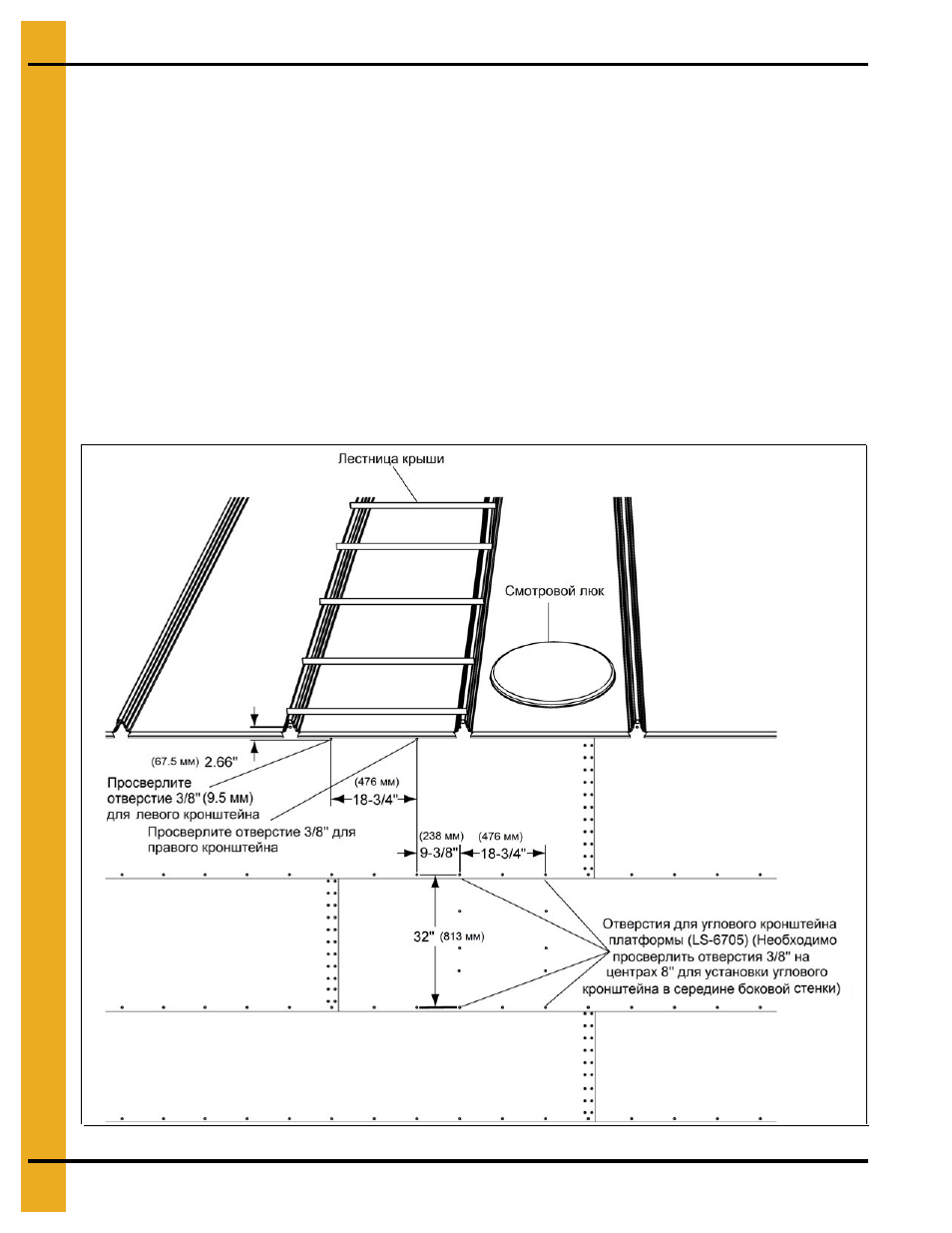

непосредственно под ней. Смотрите Рисунок 5D для сверления отверстий 3/8" (9.5 мм). Расстояние
между отверстиями должно быть 18-3/4" (476 мм) и они должны быть на 2.66" (67.5 мм) ниже верхнего
горизонтального ряда отверстий и ровно в линии с существующими отверстиями в горизонтальном шве.
На схеме ниже смотрите также расположение отверстий для угловых кронштейнов платформы.
Рисунок 5D
